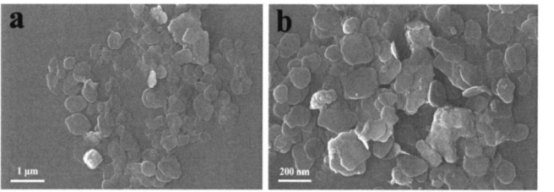

Co-CuTCPP奈米片的微观世界形貌与构造分开 用扫码电镜和散发出电镜通过观察。如a和图b所显示，类鱼鳞构造的Co-CuTCPP奈米片粗细较均一，有经微的团圆现像，不同奈米片内径约200-500 nm。薄颗粒状构造的MOF食材，开发敞开式的接触到面積更有好处于电离子液体拆分水症状。

Co-CuTCPP纳米片的制备方法：

水热法制备片状Co-CuTCPP MOF材料的过程如下所示:

**将9.0 mg硝酸钴(Co(NO)·6H;O)，100 mg PVP和2.4 mg 吡嗪溶解在36 mL 的二甲基甲酰胺（DMF)和乙醇混合溶液中(DMF和乙醇的体积比为3:1)，充分搅拌。然后把13.2 mg 四对羧基苯基铜吓啉(CuTCPP）也溶解在12mL 的体积比为3:1的DMF 乙醇溶液中并在搅拌的状态下加入到上述溶液中。接着,将超声混合30分钟后的溶液转移至聚四氟乙烯内衬的反应釜(100mL)中，在正常气压下，放置在80℃的烘箱进行24h水热反应。反应结束后，待冷却至室温，将紫黑色的悬浮液离心去除上层溶剂，并用乙醇清洗残余溶剂。后将紫黑色的粉末在60℃的烘箱中干燥过夜，研钵研磨后贴上Co-CuTCPP纳米片样品的标签。

兰州杏彩体育平台  生物工程不是家科研项目板材生产商商，我国可提高卟啉针对物，卟啉化学物质、卟啉双重性物工程，卟啉荧光探头、卟啉光敏剂、卟啉缔合物、卟啉实用功能化板材、卟啉mof,cof骨架板材。

以上资料来自小编axc

以下上面的介绍中说的好产品仅用来科技创新，未能用来身休。
