调查借助随时油脂水解法治社会备了OvPOSS。以丁二烯基三氯硅烷为后驱体，在酸的促使下，回收利用同时水解反应法自动合成了OvPOSS;
本测试以丁二烯基三氯硅烷用作主料要发生反应物，无水氯化铁、浓稀盐酸用作促使剂，是由醚、二氯二氧化氮、甲醇等为稀硫酸，凭借可以油脂水解法分解成了OvPOSS。不良反应右图1如图所示B。
步骤之一一、取1000 mL的圆底烧瓶是 作用釜，釜底成分为20 g无水三氯化铁，再逐一填加12 mL浓酸洗，80 mL甲醇，150 mL石化醚和50 mL二氯二氧化氮做反馈;均匀搅拌器以600 r/min的转动速度不间断拌和着。
步骤二、取250 mL的烧杯，放入10 mL氯乙烯基三氯硅烷，再速度慢添加90mL油气醚，完全搅匀溶解完，需要准备滴入到1)中的生理搪玻璃反应釜中:
步骤三、将2)设置好的油品醚氢氧化钠溶液借助窗户玻璃棒就这样地倒恒压滴液漏斗中，再借助分液漏斗在9 h连加连减平均速度滴入到生理反馈罐中。这时加聚物就开始会发生油脂水解反响生理反馈，石油化工醚饱和溶液待滴入达成后，油脂水解反响生理反馈你还在实施，需用让其坚持有力生理反馈，耗时约为48 h。
步骤四、发生反应液按照细度为300的脱水器网脱水器，取滤液于分液漏斗中滤液分液，取第一层溶剂于烧杯里，向烧杯注入5 g NaCO;和5 gCaCl2胶体，坚持攪拌12 h,然后再经由相同细度的滤水网滤水，取滤液备用;
步骤五、用翻转视频化掉掉仪化掉掉滤液，待察觉有一些单晶体从母液中分析出时变慢化掉掉，倘若滤液约5 mL，将乙酰乙酸电量子秤称出其的质量并观察:
步骤六、产物提纯，取适量的二氯甲烷和乙醇的混合溶液对产物进行重结晶，将提纯后的产物进行烘干，然后将产物进行称重，实验制得的产物质量为1.675 g，算出成品率，算出受到实验英文成品率为26.90 %。然后将产物进行表征。
八乙烯基笼形倍半硅氧烷(OvPOSS)的OvPOSS的机构与性能参数剖析

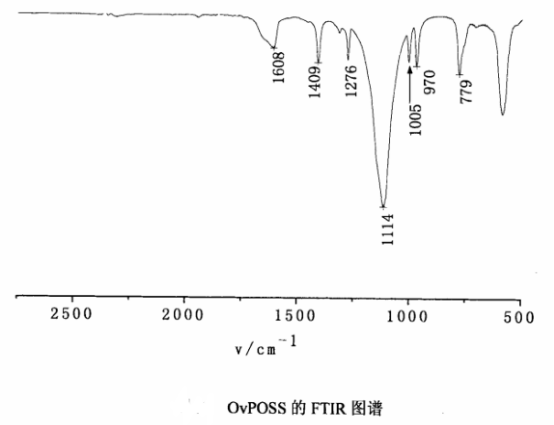

(1) 傅立叶红外光谱分析仪(FTIR)
取几瓶干燥处理的OvPOSS粉沫与常温、干燥的KBr纳米银溶液宽裕研磨设备，采取KBr压片制样;施用Bruker单位Vector-33型傅立叶红外光谱分析仪自测，议器鉴别率2cm,扫锚规模0cm-4500cm
OvPOSS的构造与能数据分析

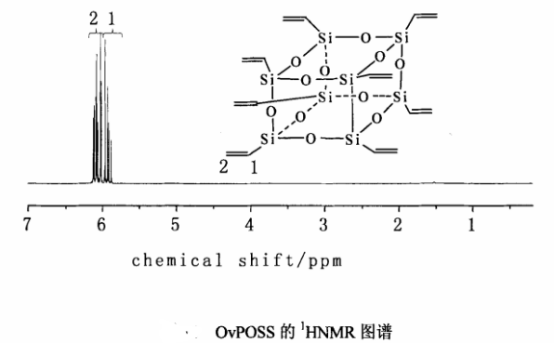

(1) 磁共振现象氢谱(HNMR)
将一定量干燥过的OvPOSS粉末放入核磁管中，使用氘代氯仿(CDCl3)作溶剂，内标物为四甲基硅烷(TMS)，测试温度297K。使用AV 400型傅立叶核磁共振波谱仪测试。

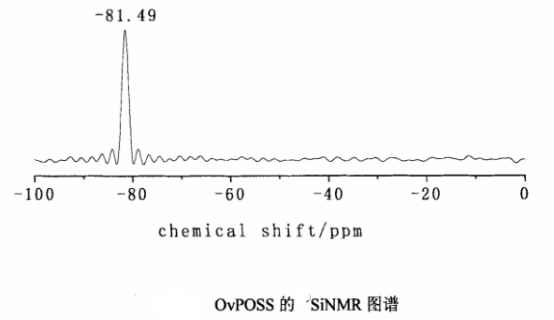

(3) 核磁共振检查现象硅谱(siNMR)
将一定量干燥过的OvPOSS粉末放入直径7mm的核磁管中，测试温度300K，使用AV 400 II型固体核磁波谱仪测试。

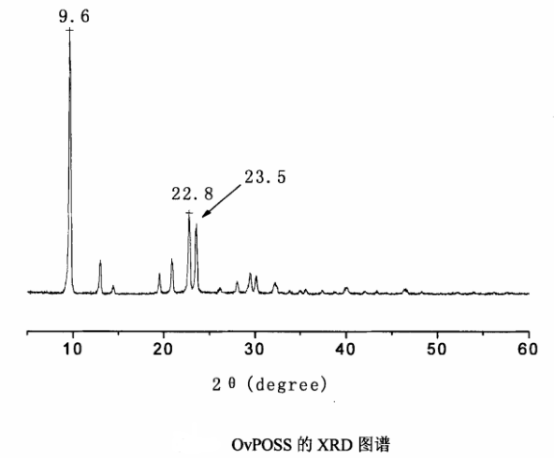

(1) XX射线衍射(XRD)
将只要不过量干热的OvPOSS粉末状原材料放到样品英文室中，选择X电子束衍射仪自测，Cu靶Ka(a=0.15406nm)展开扫码软件，扫码软件浓度为0.5°/s，检测依据为5°-70°。

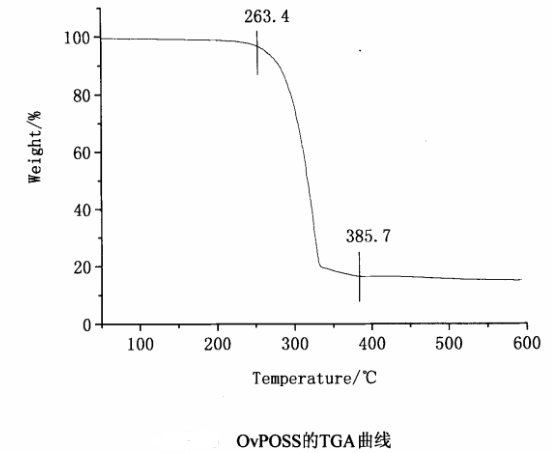

(5)热失重分析(TGA)
称取适量OvPOSS粉末放入坩埚中，25-700C，氮气气氛，升温速率:10°C/min,使用杭州汉泽科技有限公司HCT-2型微机差热夭平测试。
以下是西安杏彩体育平台 生物笼状聚倍半硅氧烷poss材料**产品：
缩率甘油醚氧丙基笼状聚倍半硅氧烷
//cybermotos.com/product/36388
甲基丙烯酰氧丙基笼型聚倍半硅氧烷
//cybermotos.com/product/36380
八苯基笼状聚倍半硅氧烷
八异丁基笼状聚倍半硅氧烷 Octaisobutyl POSS
一百二十七氟癸基笼状聚倍半硅氧烷poss
//cybermotos.com/product/84604
温情表明：成都杏彩体育平台
生物学新材料技术有限责任企业制造的食品仅适用科研项目，并不能适用机体和其余服务业应用axc
杏彩体育平台
微信公众号
官方微信
