以乙烯基三甲氧基硅烷（A-171）为原料，水解缩合合成了笼型八乙烯基倍半硅氧烷（POSS-Vi），进而POSS-Vi与甲基丙烯酸（MAA）发生自由基聚合，制备了多羧基P(POSS-MAA)复合材料。

进行一、在配有拌和器和蒸汽加热系统的500mL三口烧瓶中按序融入270mL二甲苯、26.7mLA-171、45mL浓酸洗、52 mL去阳离子水，在40C影响48h,有黄白色固体颗料小颗料沉淀自己析晶;经无水乙酸乙酯除污，得小白成果产品POSS- -Vi,成品率为27.90%4。

步骤二、在装有搅拌器和冷凝装置的150mL 三口烧瓶中加人0.32g SDS和40g 蒸馏水，设置转速为400r/min,水浴升至60"C，再加入0.13g的POSS. -Vi，搅拌反应1.5h，再分3批加入13.15g的MAA和引发剂水溶液( 1.92g APS、0.48g RH分别用10 倍质量的蒸馏水溶解)，恒温反应3.5 h后，自然冷却至室温，出料，得到多羧基P(POSS -MAA)复合材料。凭借该变POSS- -Vi的質量总分(0.0%， 1.0%,2.0%，4.0%，6.0%，8.0%，10.0%) 收获一编不一样的线质量总分POSS-Vi的多羧基P(POSS- -MAA)pp建材。

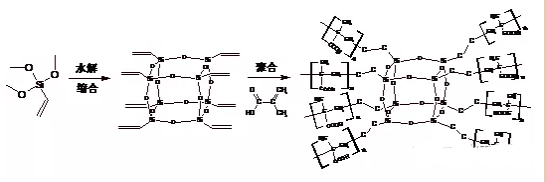

多羧基P(POSS-MAA)复合材料的合成路线

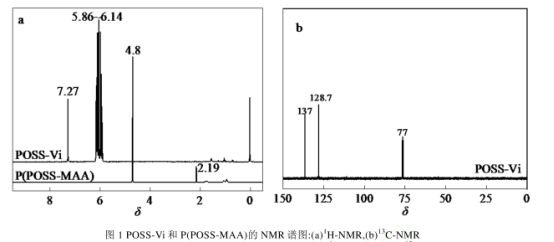

多羧基P(POSS-MAA)符合文件的核磁振动波谱

将POSS-Vi溶于CDCl3中，P(POSS- -MAA)复合材料溶于D.O中，用400MHz核磁共振波谱仪对样品进行氢核磁共振( 'HNMR)、碳核磁共振( "CNMR )测试。

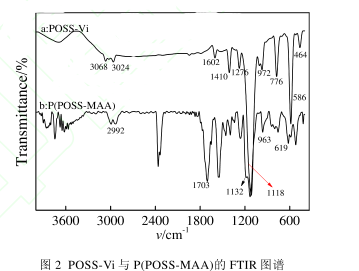

多羧基P(POSS-MAA)pp装修材料的傅里叶调换红外光谱分析

将POSS-Vi、P(POSS-MAA)复合材料和光谱纯KBr固体在105°C烘箱中常压干燥数小时后，研钵压片，采用美国Nicolet 傅里叶变换红外光谱仪对样品进行红外测试。测试条件:波数范围为400 ~4000em"',分辨率为1em'。

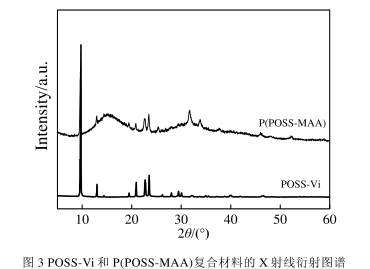

多羧基P(POSS-MAA)结合原材料的X放射线衍射

采用D/max-2200PC 型X射线衍射仪对样品进行测试，Cu靶Ka射线，λ=0.1542nm，电压为40kV，电流为40mA，扫描范围为5°~ 60°，扫描速率为4/min。

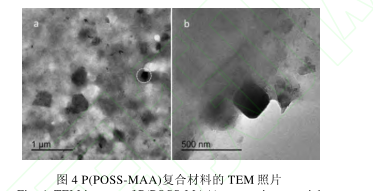

多羧基P(POSS-MAA)黏结用料的散发出电子无线光学显微镜

将复合材料用去离子水稀释至质量分数为5%，滴加两滴于铜网上，真空干燥后使用FEI Teenai G2 F20 S-TWIN透射电镜观察复合材料微观形貌。

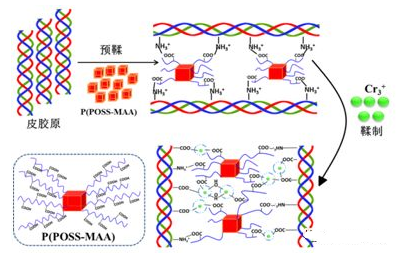

多羧基P(POSS-MAA)复合材料的目的基本原理

昆明杏彩体育平台 生态学产生的poss文件如表：

八异丁基-笼形聚倍半硅氧烷 cas：221326-46-1

聚乙二醇基-笼形聚倍半硅氧烷 cas：1255649-48-9

氯乙烯基异丁基化笼形倍半硅氧烷|VinylIsobutyl POSS

幸福的提示：昆明杏彩体育平台 海洋生物高新科技比较有限司现货供应的护肤品仅主要用以成果转化，不能够主要用以人体本身和各种企业应用领域axc
