γ-降低甘油醚氧丙基倍半硅氧烷(EP-POSS)是一种种有机质、三聚氰胺树脂杂化的分子式长度为1.5nm的笼状聚倍半硅氧烷，适用于环氧漆、聚氨酯资料、水性聚氨酯酯装修标准开展涂覆的悬挑脚手架力、抗刮性、工作温度性及耐损性，还适用作纳米级级技术级资料如碳纳米级级技术级管、纳米级级技术级二腐蚀硅的分离剂或助相转移催化剂，开展纳米级级技术级资料的分离性，其化学合成的方法如下所示：
步骤一、向具有混合器、滴液漏斗和湿度计的250mL三口烧瓶添加入200mL异丙醇，4%的四甲基氢氧化反应铵水液体13g， 在滴液漏斗添加人200mL二甲苯和60gKH560，之后在均匀搅拌下向的流化床反应器中滴入KH560的二甲苯悬浊液，并于60min内中滴加已完成。
步驟二、滴入开始后，在室内温度下持续均匀搅拌10h,再在80°C水浴中离交柱的反应1h，调接盐溶液pH值至中性化，在常温下搅伴0.5~1h,减压的方法减压蒸馏删去高沸点有机溶剂，然后用二甲苯高沸点有机溶剂洗洁蒸干3次，在50°C高压气烘烤箱中非常干燥，有微黄白色稠状液态物质，仅以终代谢物γ-缩率甘油醚氧丙基倍半硅氧烷(EP-POSS)。

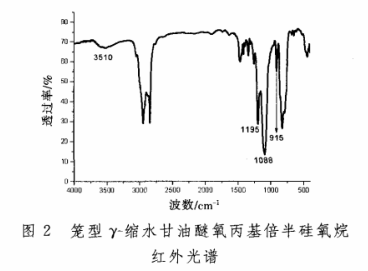

图2为γ-缩水甘油醚氧丙基倍半硅氧烷(EP-POSS)红外光谱分析图

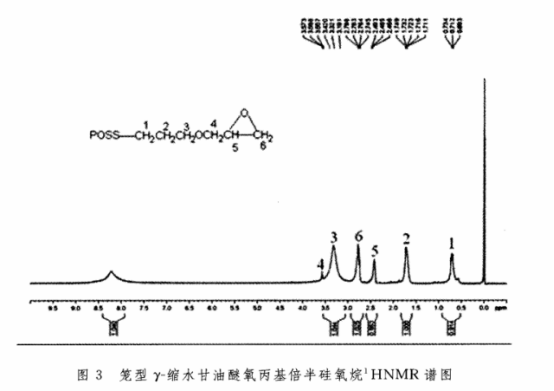

图3为γ-出现缩水甘油醚氧丙基倍半硅氧烷(EP-POSS)的' HNMR谱图
多面体倍半硅氧烷(POSS)的了解

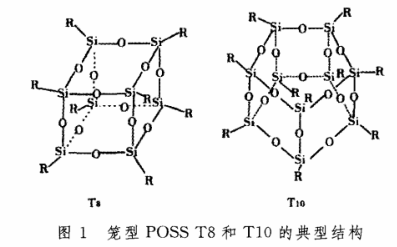

多面体倍半硅氧烷( polyhedral oligomericsilsesquioxane，简称POSS)是以无机硅氧骨架为核心，外围被有机基团所包围的纳米级三维结构体系，分子多为笼形结构。通式为(RSiO1.s)。 (n≥6，R基可为H、烷基、芳基或各种可反应性有机官能团)。其独特的无机内核为材料提供良好的耐热性，外围有机基团可增强与聚合物基体间的相容性，并且由于它在分子水平，上把有机无机组分结合在一起，使得它还具有单一无机物和有机物无法比拟的独特性能。因此POSS可以与多种聚合物配合使用，形成无机-有机杂化的纳米增强聚合物材料，能**提高聚合物的各项性能，目前作为聚合物材料的改性材料成为研究的热点。其**结构如图1
多面体倍半硅氧烷(POSS)车辆导航
八异丁基化笼形倍半硅氧烷|OctaIsobutyl POSS
十二苯基化笼形倍半硅氧烷|DodecaPhenyl POSS
幸福提醒：绵阳杏彩体育平台
动物新材料技术受限我司制造的产品的仅于科研工作，不可能于体内和另一行业妙用axc
杏彩体育平台
微信公众号
官方微信
