石墨相氮化碳(g-C3N4) 看作1种新兴起来的非彩石可以看出光催化反应剂取到了特别关注和调查。它是1种会带隙半导体行业，自然情况下环境温度禁下行带宽度为 2.7 eV 上下，毕竟享有与碳产品相拟的层状堆积作用设备构造和 sp2杂化的π共轭网上可带节构，由此 g-C3N4被指出是有也许当做碳原料的创新用基本功能原料,量子点的独特结构的从而导致了它拥有外面调节作用 、量子长宽调节作用 、介电限域调节作用和经济波动量子所谓的隧道调节作用 ,导致派生出与经济管理管理体系和微观世界管理管理体系有差异的低维物性 ,凸显出多数有所不同于宏观角度块体产品的电磁学化学上基本特征和有趣的发光字性能。
.我供应一些石墨相氮化碳量子点的准备技术，小编将g-C3N4和量子点的好处紧密结合下来，分离纯化出石墨相氮化碳量子点（CNQDs）。溶液中具有荧光性质的石墨相氮化碳量子点在给电子体或者供电子体的作用下会发生荧光猝灭，量子点的这种受到光而发生电子转移的现象，使得量子点能够在光转换和相关应用中发挥重要作用，可以与多种材料复合形成异质结催化材料，具有**可观的应用价值。
本**是根据下方法流程来构建的：
1、称取40g硫脲一致铺满于坩埚下面，将坩埚放于马弗炉中高温高压煅烧，煅烧温差为500℃，回升速度3℃/min，煅烧事件为2h，得以蓝色固态物体（石墨相氮化碳体）；
2、浅黄色固态垃圾蒸发至恒温，将其磨研透亮，之后放入马弗炉中温差煅烧，煅烧温差为520℃，提温数率3℃/min，煅烧时段为2h，能够淡茶色条状无水硫酸铜（石墨相氮化碳条状）；
3、取20—100 mg这些淡黄褐色条状固态物体建立30—50ml水或30ml浓氨水，超声清洗波分离5—9 h，接下来取上一层较一致溶剂转出到50ml聚四氟丁二烯作用釜中，在水热的温度180—200度、水热的时间10-12 h，冷却水至室内温度时需能够 类产品。

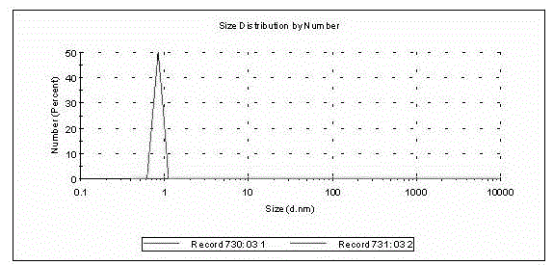

可以达到准备方式的石墨相氮化碳片取使用量为25-35mg、水热温度因素为180度或200度、mri波不集中的时间为5 h。
杏彩体育平台
微信公众号
官方微信
