石家庄杏彩体育平台 微生物社会有限制大集团都需要对很多材質的荧光量子点进行装饰和改良、偶联和唯一性个性高端定制，稀土元素参杂的上互转nm出现发亮粒子小编都需要做很多缔合物装饰，多糖装饰，核蛋白装饰、符合类货品的多样化个性高端定制，金nm团簇是小编大集团新开设发的出现发亮装修材料，也都需要做效果化装饰
他们以巯基乙酸为相对稳定剂,使用水相组成法治社会备夹杂Hg的元素的水无水磷酸氢CdHgTe锰钢量子点，
此制备方法是以巯基乙酸为稳定剂,采用水相合成法制备掺杂Hg元素的水溶性CdHgTe合金量子点,其制备方法及步骤展示如下：
步骤一、在250mL三口烧瓶中,**加入一定体积0.01mol/LCdCl2溶液,一定体积汞离子溶液,并使2种溶液的总体积为100mL,2种金属离子总的物质的量为0.001mol。
进行二、如果,在频频搅匀下下载0.5mL巯基乙酸(TGA),并用1mol/LNaOH饱和溶液调低pH值至10.0,通氦气30min消去饱和溶液中的溶于氧,在连续搅拌装置下向出现稀硫酸里加入1.0mL和1.0mol/L新制法的NaHTe稀硫酸,将此反应迟钝液于100℃体温下加温循环,分离在区别流入时刻取样方法,即得不一试射可见光波长的CdHgTe量子点。

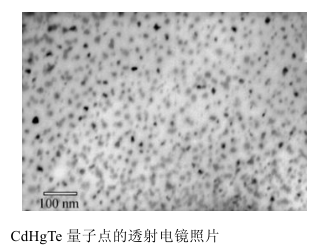

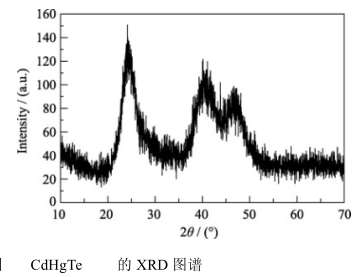

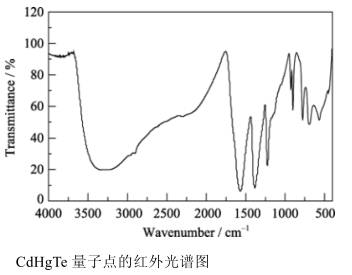

CdHgTe量子点的各种表征图谱
综述：以巯基乙酸为稳定剂,采用水相合成法制备掺杂Hg元素的水溶性CdHgTe合金量子点.XRD分析表明,CdHgTe合金量子点具有和体相CdTe相同的晶体结构;TEM分析表明,量子点近似呈球状,且分散均匀.依量子点大小和成分的不同,量子点的发射波长在536到688nm范围内连续可调;室温下,不同CdHgTe量子点的荧光量子产率介于1.5%到6.7%之间.实验表明,通过控制汞的掺入量,可快速制备长发射波段的量子点,但相较于没有掺杂的CdTe量子点而言,合金量子点的荧光量子产率有所降低.因此,需进一步采取表面包覆手段以形成核壳结构,提高其荧光量子产率,合成**的近红外发射量子点.
以下产品是杏彩体育平台 生物定制量子点产品目录，感兴趣可咨询我们
和谐提升：武汉杏彩体育平台
生物工程科技产业不足科技有限公司批发商的软件仅用做科研管理，没办法用做人体细胞和各种商用贷款用途axc
杏彩体育平台
微信公众号
官方微信
