紫外光激发缺陷态UiO-66用于光催化固氮-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安杏彩体育平台生物

货单热线电话 400-6966-012

您当前所在位置：杏彩体育平台 > 资讯信息 > 科研动态

产品分类

紫外光激发缺陷态UiO-66用于光催化固氮

发布时间：2021-09-15 作者：zhn 分享到：

红外光谱光促进常见问题态UiO-66使用在**光促使固氮

该运作能够水热法治建设备稳定的性不错的UiO-66 (Zr-MOFs)促使氧化剂，能够分光光度计日照时间激活码型成含有簇缺欠和配体缺欠的缺欠态UiO-66。能够后镶嵌装饰实现配体修复系统的探究簇缺欠和配体缺欠对光促使氧化固氮能的业绩，的探究可是说明配体缺欠对光促使氧化固氮有重点业绩。具备配体缺欠的UiO-66促使氧化剂在包含为国牺牲剂工作体系中，全波长光和可看见光能对应符合196 μmol g-1 h-1和70 μmolg-1 h-1。优秀的光促使氧化固氮能是是因为配体缺欠型成了不是处于饱满状态材料活性氧位点，各种不是处于饱满状态态能能向离离氮气反键道路侵入电商最终得以使得离离氮气的产甲烷解离。

背景介绍

氨用以**氮嵌套循环的重点里边体被更密切用以分解化学上品、医药业品、可挥发肥和能量补充等范围。阶段，人力分解氨重点根据于"Haber-Bosch"生理作用来进行，但该技术性生理作用必要条件挑剔，不只是耗电不可估量，且排放物一大批的温室乙炔气CO2。之所以，找到这种可挥发节能环保、低耗电的分解氨手段有重点有何意义。近三以来，光崔化固氮分解氨（在水相中以阳光直晒能为驱动程序力，以水为质子源，低温卧式储罐下生理作用）使得了科研课题的工做者的更密切留意。阶段，固氮光崔化剂的的分析重点集中式在半导崔化剂，而对重金属可挥发结构（MOFs）崔化剂的的分析还更稀少，这重点是所以MOFs的可靠性达不到，在采光和水环境下比较容易发现配位键的断和解协议离。

实验设计思路

近两年里来，学习成员早已经将固氮光促使剂从半导体行业芯片产品拓宽在MOFs产品，如果对其固氮基理的学习即使相较短缺。受半导体行业芯片促使剂中空夹胶玻璃位常见问题对光促使固氮有**供献的启迪，当我们进行了如今可靠性更加好的的Zr-UiO-66产品，研究性了这之中多方面存在的的簇常见问题和配体常见问题对光促使固氮的损害。能够比较巧妙的实验性的设计证明材料配体常见问题态的呈现是固氮耐热性多的真正病因。

图文解析

1. 太阳光的紫外线光引起后UiO-66簇一些缺陷的结构类型表现

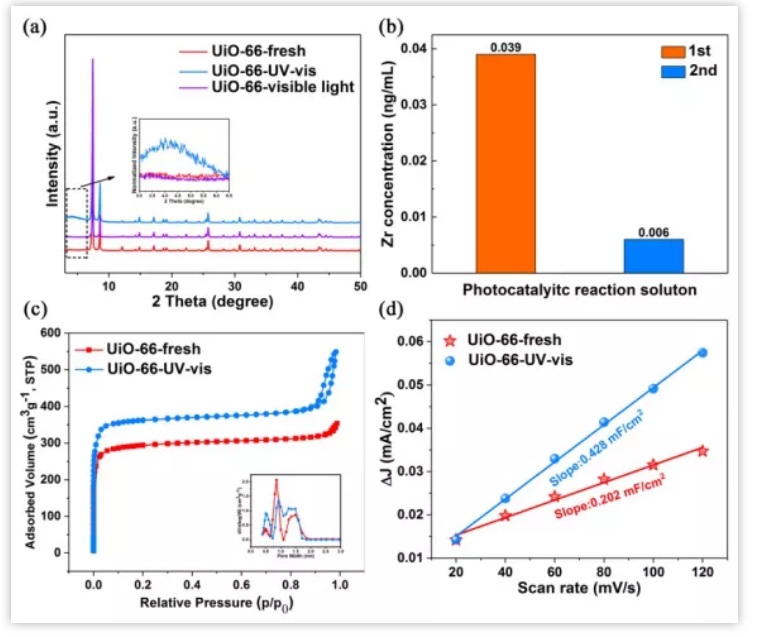

▲Fig. 1 (a) XRD patterns of UiO-66 before and after UV-Vis light andvisible light irradiation. (b) The concentrations of Zr elements in the firstand second photocatalytic solutions determined by ICP-MS. (c) N2adsorption–desorption isotherms UiO-66-fresh and UiO-66-UV-vis,and (d) plot of the scan rates against the differences in the double layercharging current of UiO-66-fresh and UiO-66-UV-vis.

分解成的UiO-66具备有比较好的单晶体结构的(图1(a))。在红外光谱太阳太阳光晒射后XRD衍射图谱导致低斜度宽峰，这说明白在红外光谱太阳太阳光晒的过程中促进了簇不足的养成（由此可见太阳太阳光晒并难以致使簇不足养成，其XRD图谱无变迁）。对太阳太阳光晒氢氧化钠饱和溶液去Zr物质ICP考试，会看内容中第一次太阳太阳光晒氢氧化钠饱和溶液中有较高溶液浓度Zr物质，进的那步说明白太阳太阳光晒能有簇不足(图1(b))。会看簇不足的养成致使了离子液体剂比面积和分析化学上的面积的变高，进的那步确认了簇不足的有(图1(c),图1(d))。

2. 太阳光的紫外线光提升后UiO-66配体瑕疵的成分定性分析

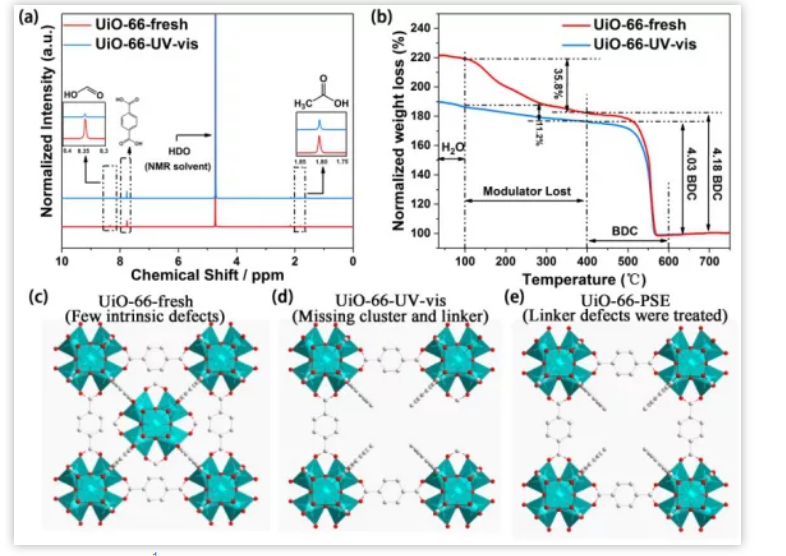

▲Fig. 2 (a) Dissolution/1H NMR spectra, (b) thermo gravimetric analysis(TGA) curves of UiO-66-fresh and UiO-66-UV-vis. Illustration of thecrystal structures of (c) UiO-66-fresh, (d) UiO-66-UV-vis, and (e)UiO-66-PSE.

在判断了UV紫外线光光培养后UiO-66中簇不足的有着，，小编对UV紫外线光光培养后的产品开展了有关系定性分析来进那步阐明里面不有着簇不足，可是有着过量的配体不足。图2(a)中1H NMR结杲表明太阳光线晒培养进程中带来了单齿配体-甲酸（出自于萃取剂热进程中DMF的裂解）、乙酸调结剂（在聚合进程中控制加上乙酸）的不足，而双齿配体（对苯二甲酸）也就没有很大波动。图2(b)的TGA结杲阐明太阳光线晒培养带来了调结剂失重范围之内的很大波动，和NMR结杲保持一致。是为了呈现甲酸乙酸配体不足的主要原因和基理，小编在光离子液体体系中内加入了空穴捐躯剂，出现太阳光线晒后并也就没有突发甲酸乙酸配体的掉下来，产生看得见，更是这是由于在太阳光线晒进程中空中穴氧化物分析甲酸乙酸带来单齿配体不足。图2 c-e区别是UiO-66-fresh, UiO-66-UV-vis和UiO-66-PSE机构图例，UiO-66-fresh有少许本征不足，UiO-66-UV-vis有过量簇不足和配体不足，UiO-66-PSE为配体更换离子液体剂，仅有着簇不足。

3.促使性能参数测验

在紫外光照激发后，催化剂的固氮性能大幅提高并且稳定性良好，4次循环后没有明显降低(图3(a))。在不含牺牲剂的体系中，氮气和空气气氛下激活后的催化剂固氮性能分别为256 μmolg-1h-1和198 μmolg-1h-1（图3(b)）。如图c所示，可以看到紫外可见光交替测试过程中性能保持稳定，并且激活后的材料可见光性能也有明显提升。图3(d)控制实验表明实验过程没有引入其他杂质干扰。

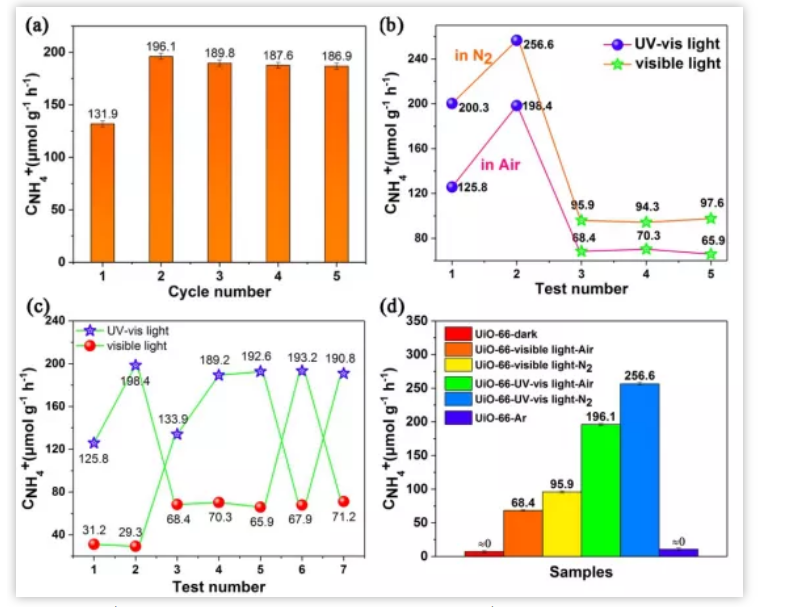

▲Fig. 3 (a) NH4+ production rate under ambient air condition forUiO-66, (b) NH4+ production rate under UV-Vis light and visible light inair and N2, (c) UV-Vis light and visible light alternate experiment underAir, and (d) the control experiment.
