科学研究亮点纷呈：

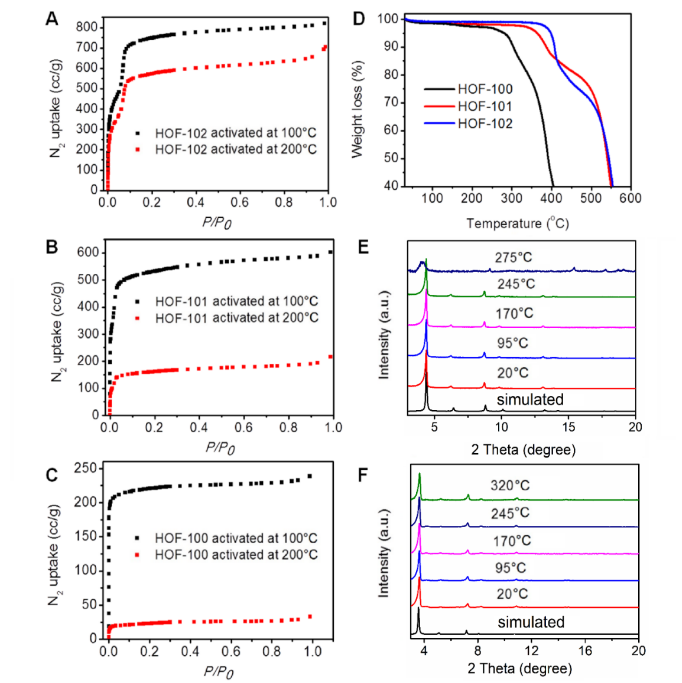

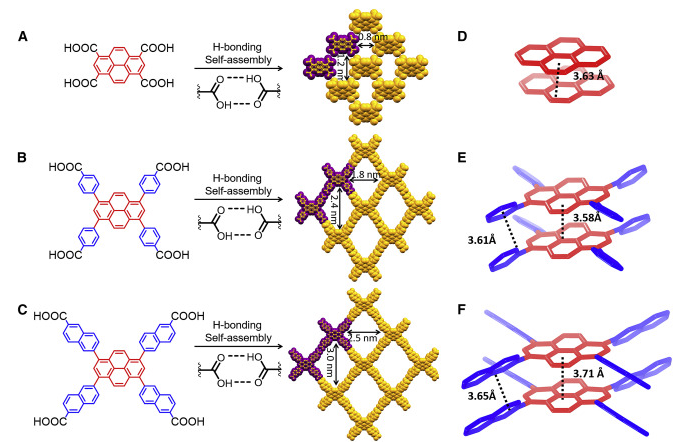

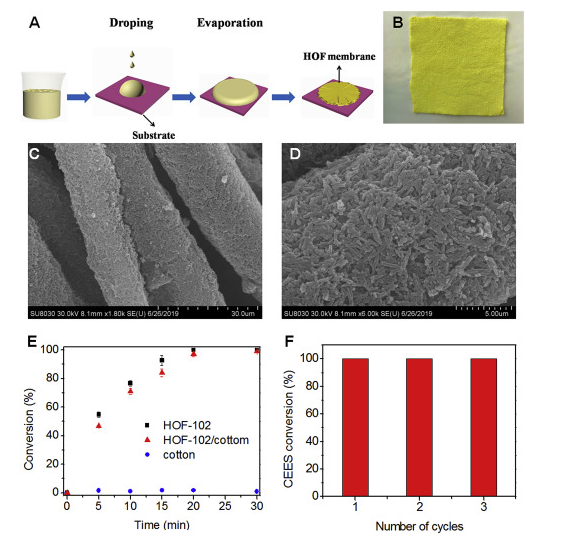

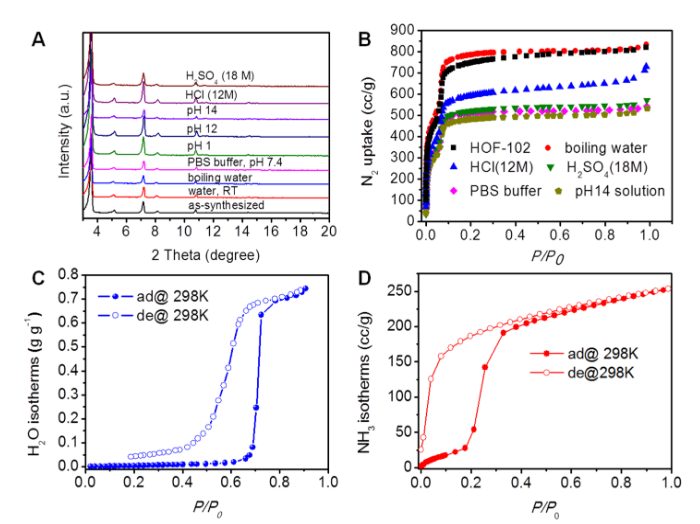

2. “外形配备”累加规避了错落累加，将孔直径不断扩大到3nm，“外形配备”的累积增长了HOF装修材料的热保持稳判定和化学式保持稳判定。3. 将HOF-102备制成在芥子气模拟仿真生物降解的化学纤维塑料装修材料。近些近些年来，氢键充分知识体系（Hydrogen-bonded organic frameworks, 也叫HOF）看做一类更能分开纯化的新兴的多孔建材在气休永久保存，手性分开，质子电荷转移，有机化学感测器和催化氧化这个领域受到得有很大关注公众号。但是，主要是因为HOF建材经过氢键类似这些弱相互之间功能整合的时候，其安全承载能力处理比较差的弊端较为严重引响真实应用软件。有科研项目组开发建设新一种进行形壮适合π-π积聚提高自己氢键充分结构框架平稳性的策略性。小说作家开发分解成了五种HOF前轮驱动体：四甲酸芘，四苯甲酸酸笓和四萘甲酸笓，随即采用简略的高速 沉定法分解成五种一样的构型的HOF (HOF-100, HOF-101,HOF-102)。该题材HOF以芘环做π-π沉积重点，凭借上升和加长筛选的π-π沉积侧臂的方式 来升高平衡性，以及**地上升了用料的渗透系数率和比接触面积。凭借DFT计算，HOF双聚体的π-π沉积通过能从−53.4kJ/mol (HOF-100) 提高到−137kJ/mol （HOF-101）和−208 kJ/mol （HOF-102）。后两者的π-π堆积的键能甚至超过了氢键键能(−99.4kJ/mol)。与此同时，材料的BET比表面积从900 m2 /g （HOF-100）,提高到了 2,100m2 /g （HOF-101）和2,500 m2 /g （ HOF-102）。其中HOF-102的孔隙率达到1.3 cm3/g，处于同类材料的高水平。作者发现随着形状匹配π-π堆积面积的增加，材料的热稳定性和化学稳定性获得将**的提升。经过200oC热处理，HOF-102的氮气吸附量只降低了13%，而HOF-101和HOF-100分别降低了67%和84%。同时，HOF-102在严苛化学环境下呈现出良好的稳定性。例如，经过沸水处理24h, 氮气吸附量几乎没有明显降低。图4. HOF/钎维复合型物料的制取及光化工离子液体。指导思想3：分离纯化HOF/纤维棉挽回涂料及在光崔化光降解芥子气摸拟物的软件应用长期以来HOF-102的优渥无机生物学增强性和缝隙率，笔者深入分析了该素材中用有机染料（阳铁正离子亚甲基蓝和阴铁正离子试卤灵钠）的水相气体吸附剂和酶（Cytochrome c）的封装形式。素材呈现出贼快的气体吸附剂强度和可二次利用性，现示出其在水量净化和海洋生物无机生物学上的存在價值。与此同一时间，作著采用简单的水溶液工艺法把HOF-102微米颗粒肥料刷抹到棉仟维上定义软型素材素材。看作是一种适于采用和回收公司的异相崔化氧化反应剂，该软型素材素材能够最快崔化氧化反应芥子气虚拟物的氧化反应吸附，而且在五个崔化氧化反应周期怎么算内都没有凸显崔化氧化反应质量的减低。这个运作为动态平衡HOF原料的有效开发和有关于挽回原料的手工加工供给好几个种有总价值的考虑。对应类产品：HOF-1 氢键有机骨架材料
HOF-2 氢键有机骨架材料
HOF-3 氢键有机骨架材料
HOF-4 氢键有机骨架材料
HOF-5 氢键有机骨架材料
HOF-6 氢键有机骨架材料
HOF-8 氢键有机骨架材料
HOF-7,9,10 氢键有机骨架材料
HOF-11 氢键有机骨架材料
HOF-100 氢键有机骨架材料
"HOF-14HOF-102" 氢键有机骨架材料
HOF-BTB 氢键有机骨架材料
HOF-TCBP;X-Ph-1 氢键有机骨架材料
TTBI;T2-γ 氢键有机骨架材料
CPHAT-1a 氢键有机骨架材料
X-TTF-1;X-PyQ-1 氢键有机骨架材料
TCF-1 氢键有机骨架材料
TCF-2 氢键有机骨架材料
TCF-3 氢键有机骨架材料
PFC-1;HOF-101 氢键有机骨架材料
以上资料来自小编zhn2021.09.08
杏彩体育平台
微信公众号
官方微信
