表面带有-O和-F官能团的Ti2C MXene纳米片合成及实验探究(含电化学性能测试)-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安杏彩体育平台生物

让我们制做了外层携带-O和-F官能团的Ti2C MXene微米片，应用在锂二氧化氮动力电池正极铁离子液体剂的作用氧化剂荣获了的电铁离子液体剂的作用氧化特异性，并充分利用一性机制策略来计算出，深入分析了区别外层情况下ORR/OER的症状线路与铁离子液体剂的作用氧化特异性。DFT来计算出显示，与Ti2CF2外层相对来说，Ti2CO2外层最为主要铁离子液体剂的作用氧化位点为Li2O2的树脂吸附成核-转化操作过程出具数据了的单微微电子症状路径，而Ti2C的裸露出外层基于与Li2O2的強化学键相结合引发铁离子液体剂的作用氧化意识减轻。不仅而且，不竖直的外层情况被人认为会充放生成物的极化成核和生长期，铅垂于片层路径累计的微米薄片建立多孔结构特征的充放生成物，于是为微微电子与铁离子接入出具数据了路径。

如下图如图是，合理利用刻蚀-剥落-退火工艺法赢得了含有外壁含有-O和-F官能团的Ti2C MXene纳米级片，剥落前的原材料屏幕上显示离手风琴状的堆叠结构特征，其评均壁厚少于500nm。而整理后Ti2C MXene壁厚显著的的降，如此就能够赢得更广的比外壁积并能提供太多的项目位点。XRD然而查验了对Al的完成刻蚀，且（002）峰显著的左移是因为Mxene相的转变成与晶面高度增强密实关于。XPS然而是因为，面对Ti2C MXene赢得了由-O和-F基团为之主要且近乎没得外壁的比调外壁具体条件。

图1. （a）Ti2C MXene的合成过程示意图; Ti2C Mxene的（b）SEM图像、（c）TEM图像、（d）HRTEM图像和对应的SAED图案; （e）前体Ti2AlC MAX、 Ti2C MXene剥离前和热处理前后的XRD图谱；（f）Ti2C MXene剥离前和热处理前后的XPS全谱；热处理后Ti2C MXene的高分辨率XPS光谱：（g）Ti 2p，（h）C 1s，（i）O 1s和（j）F 1s。

电物理效果公测Ti2C Mxene正极的CV弧线成绩出会高的基线直流电和较少的积分查询适用面积，得出结论还具有更佳的离子液体可溶性和大些的比余量，EIS结果表示得出结论Ti2C MXene的Rct值（34.3Ω）底于扩层前备样的Rct值（43.6Ω）同时在CV再循环系统接下来Rct值有些许增强。Ti2C Mxene正极在100 mA g-1的直流电导热系数下可供给15635.0 / 14145.2 mAh g-1的蓄电池能充电/能充电余量，库仑成功率为90.5％。Ti2C MXene电极片在直流电导热系数区别为100、200、500和800 mA g-1时区别表示出15635.0、12670.6、6585.2和5879.5 mAh g-1的比蓄电池能充电余量，欧亚于扩层前备样。当特定600 mAh g-1的比余量时，Ti2C Mxene正极在不一样直流电导热系数下都成绩出比较稳定的再循环系统特性。

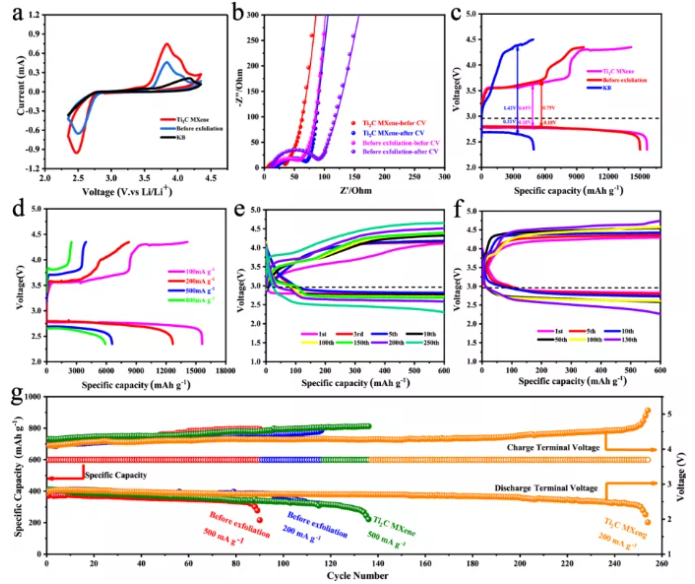

图2.（a）在2.35和4.35 V内的0.1 mV s-1扫速下与众的有差异试品英文的CV弧线；（b）Ti2C MXene和扩层前试品英文的EIS光谱分析；（c）KB、Ti2C MXene和扩层前试品英文在100 mA g-1时的初始值蓄电池快充/快充弧线；（d）Ti2C MXene在2.35至4.35 V直流电阻值电阻值使用范围内的与众的有差异直流电阻值溶解度下的充蓄电池快充弧线；Ti2C MXene在（e）200和（f）500 mA g-1时稳固使用量为600 mAh g-1时的循环往复法功效；（g）在600 mAh g-1的某些使用量**下，Ti2C MXene和扩层前试品英文以与众的有差异直流电阻值溶解度循环往复法的蓄电池快充/快充POS机终端直流电阻值电阻值。

充放电过程探究

不同阶段的SEM、XRD和EIS结果揭示了放电产物形貌和结构演变，**观察到沿空间方向累积的纳米薄片，随着放电程度加深形成多孔放电产物，而充电至1000 mAh g-1后放电产物基本消失，露出Ti2C MXene的表面。多次循环后的XRD谱和EIS图表明可逆性好，副反应少。高结晶放电产物Li2O2的形成和完全分解有助于Ti2C Mxene正极在锂氧电池中保持的循环性能。

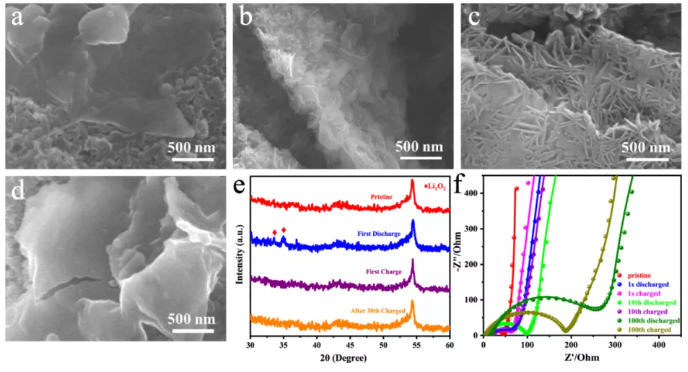

图3. Ti2C Mxene电极片在相对应的于的不一样的关键时期的SEM图像文件：（a）原，自自放电至（b）100 mAh g-1，（c）4自自放电100mAh g-1，（d）立即续航后。（e）在反复的的过程中不一样的关键时期的Ti2C MXene负极的XRD图谱和（f）无机化学物质特性阻抗。

DFT理论计算

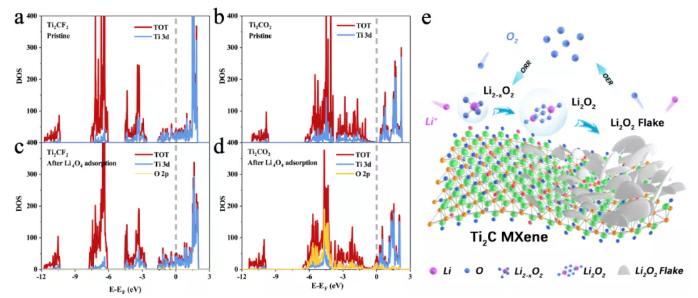

会根据DFT计算方式和实验室所结果显示，锂氧充电电池中Ti2C MXene的渗透性重心基本是Ti2CO2，在当中Li2O2的成型完成单电子技术反馈条件实行，有时候转为LiO2当做中部体。然而先要完成实验室所手工制造出均一的富氧外层，但不饱满的Ti2C MXene外层会决定蓄电池蓄电池充电生成物的形核和成长。蓄电池蓄电池充电生成物的成核将基本在Ti2CO2渗透性位点实行，并在蓄电池蓄电池充电的一开始的时候导至蓄电池蓄电池充电生成物在的空间方积极向上沉积，并成型多孔机构。与在饱满外层上成型塑料膜状蓄电池蓄电池充电生成物区别，在Ti2C MXene上成型蓄电池蓄电池充电生成物就是一种极化成核方式。
