PA66(聚酰胺树脂66)的损害要素

试样制备

将PA66、阻燃材料剂、增韧剂、抗氧剂及及耐红外光谱老化试验分散剂按特定配方内容称取，在绕城高速混机中混5～6 min，卸料，将混物品在260℃下经双丝杆挤压出机挤压出、冷却塔、切粒。在120℃烘料1 h，然而于270℃注塑加工成特定的标准规定钢材拉伸试验。

一、无卤阻燃剂含量对PA66性能的影响

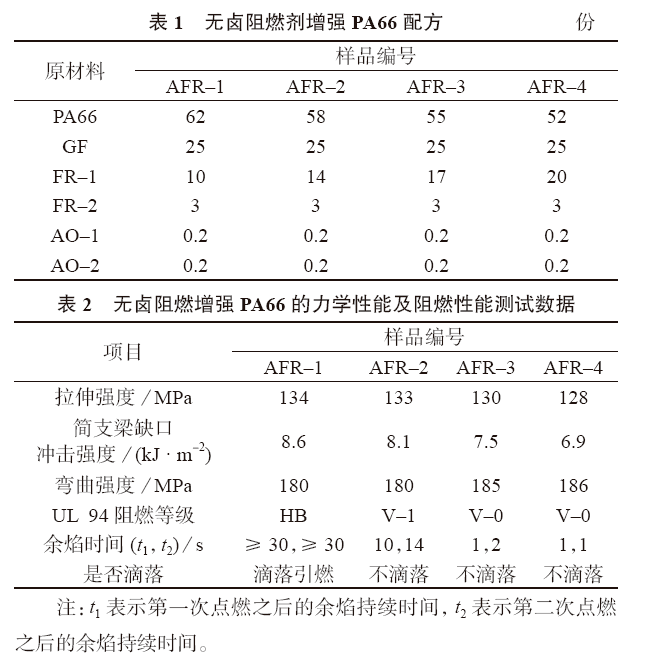

差异无卤防火等级剂量的增进PA66配料见表1，无卤防火等级增进PA66的力学性耐热性及防火等级耐热性测量数据库见表2。

从表2能否确定，渐渐无卤防火无卤耐燃剂FR–1水分含量的加入，无卤防火耐燃提高PA66的伸拉刚度和简支梁收窄震荡力刚度下降，耐折刚度提高。这注意是所以生成的无卤防火无卤耐燃剂并不会是完完全全结实无问题的，渐渐无卤防火无卤耐燃剂生成量的加入，无卤防火耐燃提高PA66基里面部会引起高斯模糊问题，关键在于从而导致伸拉刚度及简支梁收窄震荡力刚度下降。

跟时间推移无卤安全性能好剂FR–1的量的增长，减弱PA66的安全性能好会员等级划分越高，当更改17份无卤安全性能好剂FR–1时，减弱PA66的安全性能好会员等级划分超过UL 94 V–0级。这是而且无卤安全性能好剂FR–1为有机的次聚聚磷酸盐，跟时间推移FR–1的量的增长，无卤安全性能好减弱PA66中的磷风格的量增长，在耐高温下就能降解其他的磷酸，并变成磷酸的非燃性稠状液态氨膜，覆盖住于焚烧人体面，阻挡气体；在色谱中，二乙基次聚聚磷酸盐**自由权基直营的反应，保持热降解。时候，磷酸缺水转换的水水蒸汽既都可以减轻疑聚相的温暖，又就能直接稀释就可以色谱中可*物的浓硫酸浓度，若想有着安全性能好使用。

二、增韧剂含量对PA66性能的影响

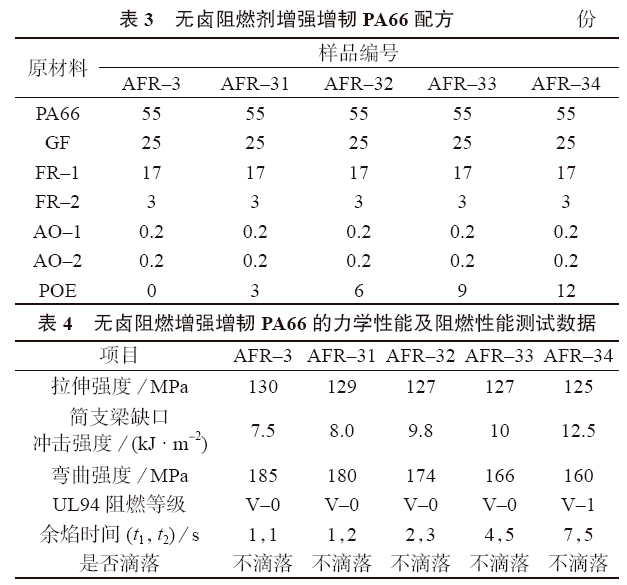

差异增韧剂含铁的无卤无卤材料性好增进PA66配料见表3，无卤无卤材料性好增进增韧PA66的测力的机械性能及无卤材料性好的机械性能考试数据显示见表4。

从表4能否查出，随着时间的推移增韧剂分子量的曾加，无卤无卤强化增韧PA66的简支梁矛盾挑战刚度扩大，当POE分子量为9份时，无卤无卤强化增韧PA66的简支梁矛盾挑战刚度与未含有时相较提供了33.3%。增韧剂的放入使其做剪切力网络化点，将面临的挑战力疏散在基体中去，凭借基内部部的塑性形变及剪切力传输降解，使共混制度就能不错地降解挑战能而有品质的耐磨性。

从表4还可查出，逐渐增韧剂的不断增加，无卤无卤性好促进增韧PA66的无卤性好耐腐蚀性没有那么好，增加12份POE时原料无卤性好游戏等级降为UL 94 V–1级。这是鉴于所配增韧剂为烯烃汇聚物，在自燃时易宣泄出较多热能量，自燃烈火在多日间没办法变暗，这与无卤性好剂的使用相同，增加量增高从而导致原料自燃期限变大。

三、耐紫外老化助剂对PA66性能的影响

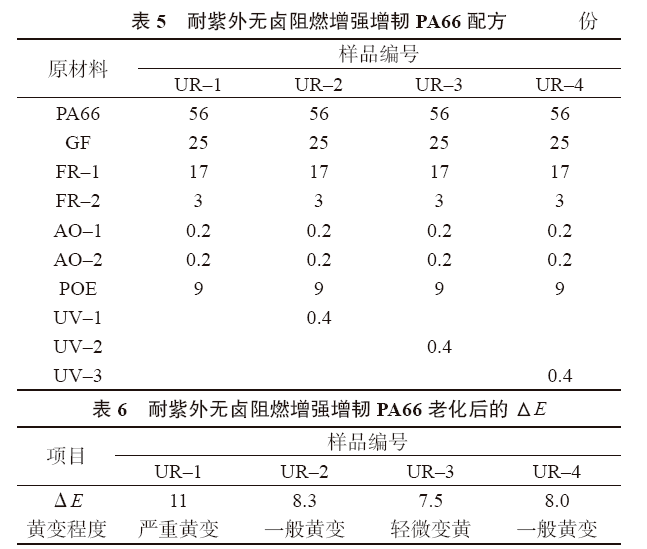

生成与众不同耐分光光度计光退化测试改性剂的无卤耐燃资料增韧PA66配法见表5，仍然耐分光光度计光退化测试改性剂的生成量很多，其对无卤耐燃资料增韧PA66的磁学能以其耐燃能影晌较小，耐分光光度计光无卤耐燃资料增韧PA66退化测试后的ΔE见表6。

从表6会判断出，耐UV太阳光的紫外线线线无卤安全性能好提高增韧PA66破裂后的ΔE发生变化很高，未放入耐UV太阳光的紫外线线线破裂促进剂的UR–1的ΔE为11.0，放入耐UV太阳光的紫外线线线破裂促进剂的UR–2，UR–3，UR–4的ΔE取决于较小，对应为8.3，7.5，8.0，其中的UR–3样本的同比变低小，下同比变低度为31.8%。

进一步通过FTIR分析发现，老化后，耐紫外无卤阻燃增强增韧PA66的羰基在1 730 cm^-1处随着ΔE的增加面积不断增大。TG分析显示，老化后耐紫外无卤阻燃增强增韧PA66的起始分解温度降低，说明在紫外老化作用下生成的基团诱导材料提前分解。

温馨提示：西安杏彩体育平台 生物科技有限公司供应的产品仅用于科研，不能用于人体和其他商业用途
