基于无规三元共聚物PDT2fBT-BT10的太阳能电池效率相关研究资料

近期报道了一种D1-A-D2-A结构的无规三元共聚物，包括2,2''-联噻吩及不同比例的5,6-二氟-4,7-双（噻吩-2-基）-2,1,3-苯并噻二唑（2FBT-2T）和5,6-二氟-2,1,3-苯并噻二唑（FBT）。他们发现，引入小比例的FBT不仅可以保持D-A共聚物FBT-Th4的高结晶度和良好的face-on取向，还可改善体相异质结薄膜的纳米级相分离。基于无规三元共聚物PDT2fBT-BT10的太阳能电池效率高达10.31%，而基于FBT-Th4的电池效率仅为8.62%。效率高达9.42%。这一研究表明这种无规三元共聚物可用于大面积和体相异质结厚膜光伏器件。

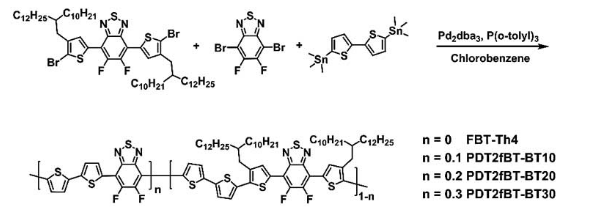

图1. 聚苯胺物的组成示图图。图片文字来源于：Adv. Energy Mater.  我顺利通过把控进料比，制作而成了就像文中1表达的三种整合物。并利用温度过高凝胶的作用渗入色谱法（GPC）测试图片了些整合物的分子式量，Mn区分为44.1、55.5、46.7、57.6 kg/mol?1。  创作者继而做了磁学和电普通机械部分测试测试。如图甲所示2a与2b，能能看出来PDT2fBT-BT10从硫酸铜溶液到溥膜和珍珠棉的降解红移更是比较明显的，这也阐述少量出的FBT能能为了确保缩聚物链是无规的，这暗示着着溶解完出来性是比好点，另一方面在溥膜和珍珠棉中能能产生好点的推积。与的缩聚物对比，而进步增高FBT的含氧量不允许是比较明显的增高溶解完出来性（图2c）。一种反应概率是鉴于用FBT代替品了2FBT-2T后，会消减烷基链的状况。随之FBT部分增高其HOMO变深（图2d），就是伴随FBT部分增高后相对于蛋白激酶基数增高，可使得HOMO变深。

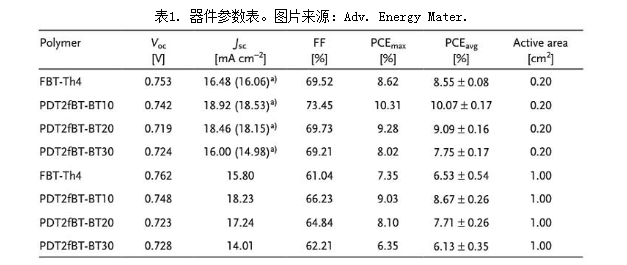

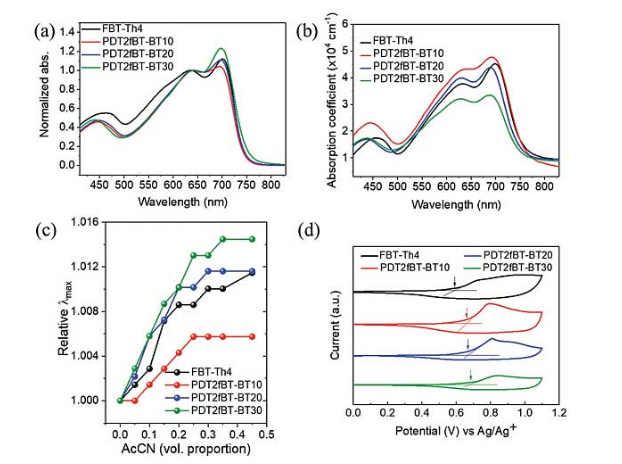

图2. （a） 五种整合物在溶剂下的降解；（b） 五种整合物在贴膜下的降解；（c） 随丙腈类物质的不断增加vs.溶剂降解边占氯苯溶剂降解边的标准；（d） 五种整合物的电催化公测直线。图片集渠道：Adv. Energy Mater.  小说家以这几类配位聚苯胺产品制作有机物太陽能充电电池功率元器并测试方法了因此的性能方面。如图已知3及表1如图所示是几类产品不一样平数功率元器的技术参数信息。小时侯平数衔接到大平数，功率元器的过压直流电压溶解度与注射分子会进而变低。

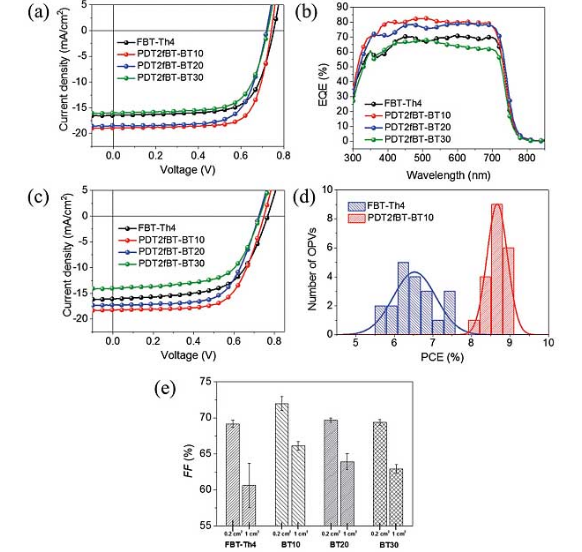

图3. （a/b） 0.2 cm2功率元件的J-V的身材曲线拟合美及EQE的身材曲线拟合美；（c） 1 cm2功率元件的J-V的身材曲线拟合美; （d） FBT-Th4与PDT2fBT-BT10三种用料的工作效率地域匀称；（e） 有差异 的用料有差异 的表面积的FF地域匀称。图片文字源头：Adv. Energy Mater.

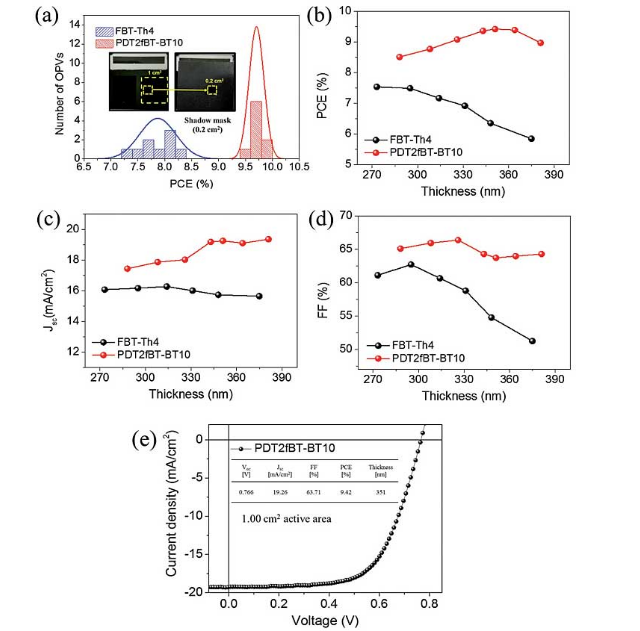

  最后，大体积元电子集成电路芯片封装中PDT2fBT-BT10的对比FBT-Th4展示出了很大的竞争优势（图4a）。PDT2fBT-BT10因为膜板厚的新增，效果变幻并不很大，比较之侧FBT-Th4因为板厚的新增会发现了很大的效果下滑（图4b）。同样的，PDT2fBT-BT10因为膜板厚的新增，串电电压孔隙率和安置系数需要说发生变化，而FBT-Th4因为板厚的新增这两只数据都会发现了下滑（图4c、d）。对1 cm2的大体积元电子集成电路芯片封装，膜厚为351 nm时，针对PDT2fBT-BT10元电子集成电路芯片封装的效果还需要不小于9%（图4e）。

图4. （a） 1 cm2集成电路芯片的能力分布区图；（b） 近年来膜厚改进FBT-Th4与PDT2fBT-BT10的能力发展；（c） 近年来膜厚改进两人装修文件的交流电发展；（d） 近年来膜厚改进两人装修文件的FF发展；（e） 351 nm膜厚、活力性层1 cm2的集成电路芯片能力。高清图片种类：Adv. Energy Mater.  肯定，Hae Jung Son医学博士等创作者根据完美的无规共聚，可使缔合物达到了可溶性高，溶于水的性，行于制法大户型面积太阳什么能干电池元器件封装。我zhn2021.08.09
