静电纺丝法制备多孔结构聚乳酸PLA纳米纤维-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安杏彩体育平台生物

杏彩体育平台

您当前所在位置：杏彩体育平台 > 资讯信息 > 科研动态

产品分类

静电纺丝法制备多孔结构聚乳酸PLA纳米纤维

发布时间：2021-07-23 作者：axc 分享到：

聚乳酸纳米级钎维有的是种新形的工人人工好的成绩子,其很好的生物技术制品混溶性和生物技术制品化学降解性可使聚乳酸在生态学上拥有大量的应用，将聚乳酸-二氯甲烷(DCM)溶液与海泡石-去离子水-乙醇溶液按定比例混合后进行静电纺丝，制备了直径约为2um的多孔结构纳米纤维，在对聚乳酸-聚乙交酯共聚物(PLGA)制备的电纺纤维进行研究，所制行的PLGA电纺纤维孔隙率高，让我们等将聚乳酸与定比例的 PLGA、聚乳酸-聚乙一醇-聚乳酸三嵌段共聚物共混后进行静电纺丝，制备的组织工程支架的降解速率较快(7周后质量下降约65%);共混物的亲水性能提高了约50%。各位用无定形的PDLA和半结晶的PLLA静电纺丝法制备了可生物吸收的无纺布纳米纤维膜，发现溶液浓度和盐的加入对纤维直径影响比较明显。

聚乳酸纳米级氯纶膜的分离纯化技巧

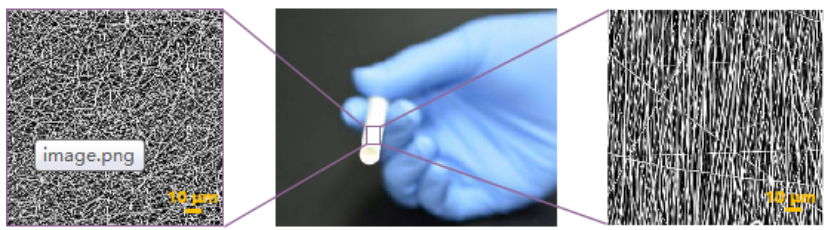

SS-2535H型静电放电纺丝平衡装置提纯nm纤维板膜纺丝液提纯，以聚乳酸切成片为纺丝溶质，以DCM和DMF(质量之比8: 2)的混合法液为纺丝相转移催化剂，配成水溶液，在常温种子链接搅匀6h,各用调制质理高考成绩为10%的PLA纺丝液紧急。将设置好的氢氧化钠溶液放到50mL打瘦脸针器中,连结油田供电的正极，金属制接受到滚简连结负极。，调低悬浊液推进项目建设访问速度为0.1mm/min，调低正直流电压为12KV，负进行高压2KV，引射距离感15cm。液滴在静电放电新作用下到喷针出现Taylor椎型成射流和合成纤维。纺丝周期为8~10h后制取聚乳酸合成纤维膜。

聚乳酸纳米技术化学纤维膜的结构的分析方法

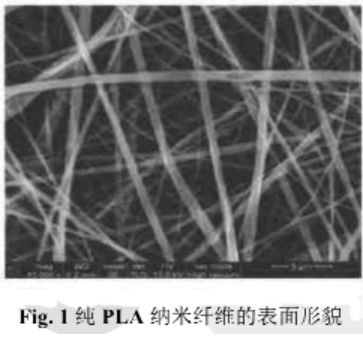

复印机扫描电子设备高倍显微镜广泛的应运于对如何消除静电纺弹性纤维表层形貌的通过观察。在具体情况的应运上能够**地体现了体现了其他从从表面形貌的除静电纺纤维棉，包涵润滑从从表面、珠串格局设计、带状格局设计和粗糙，从表面等。阅读光学高倍显微镜的岩样备制可分成2种:对于那些导电性不错的样品，能够可以主要用于电镜了解且并能始终维持其原创形貌;这对于不导电或导电性能差的试板，则都要对试板表而开始喷金或喷碳工作后才能够够了于电镜了解。在关键實驗中，当要对试板开始高缩放3的倍数和好的成绩辨率了解时，都要喷金或碳板材的厚度在10nm，而一-般现状下它的厚度在10~30nm超范围为宜。扫视电镜观擦聚乳酸nm玻纤在区别质量水平中考分数下的玻纤形貌(见Fig1)，最终结果说明化学纤维形貌最佳的溶质高质量总分为10%。
