氧化石墨烯（GO）-细菌纤维素BC/GO纳米复合材料水凝胶的制备1 提出了一种层-层自组装方法改进传统的原位静态培养法。
2 此自组装方法保证氧化石墨烯（GO）在细菌纤维素（BC）框架内的均匀分布，并可获得结构均匀的厚度大的BC/GO水凝胶。
3 相比纯BC水凝胶，BC/GO水凝胶的力学性能**提高。
东西简单

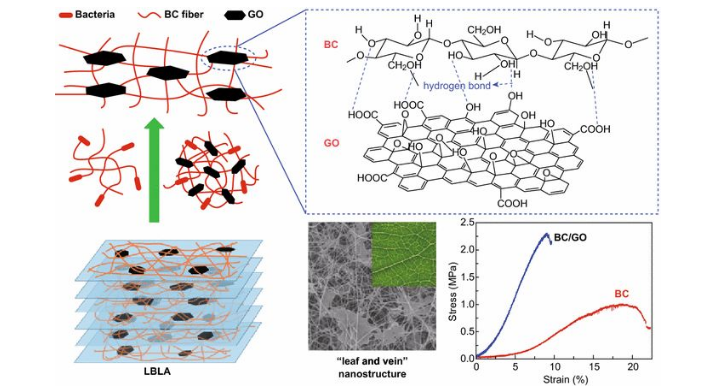

豫东交通管理院校万怡灶专家教授等人利用一种新颖的层-层自制做措施，以一维细菌纤维素纳米纤维组成的三维框架为基体，将二维GO均匀分散在此框架中，得到了复杂纳米结构的BC/GO复合水凝胶。在该水凝胶中，GO通过氢键固定在BC纳米纤维框架内，形成叶脉状、多维复合连通结构，**提高了水凝胶的力学性能（强度和模量分别提高了2.9和3.6倍）。
一种实用、简简单单、批量化化的光催化原理的方式，在强性能这方面BC基纳米级复合型涂料水抑菌凝胶联合开发这方面有着顺畅的未来发展。1 BC/GO纳米复合材料水凝胶的制备

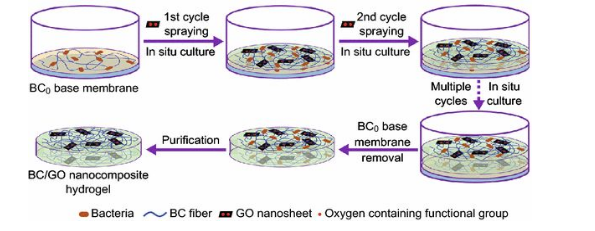

在层-层自拆装开始之前，按照传统艺术的空态养成方案化学合成基膜（BC0膜），并将该BC0基膜放于场所中。层-层自拼装形式涉及曾多次重复法，每一家重复法有的两个间隔的方法流程。
**步是将含带GO的培植基（水溶性悬浮按钮液，约0.5 mL）液滴喷施到BC0基膜的漆层上，导致层-层自安装操作过程（即动物合成图片，**步）准备，能够无茵氧气罐的功能在基膜外层上发育BC/GO膜（厚薄约为0.2-0.4 mm）。
在**个反复中，导出的BC/GO膜作为一个新的基膜，**个BC/GO膜经过微生物结合发展。重覆他们不断循环必定会完成预想的水抑菌凝胶它的厚度（弯曲试验：约2 mm，特性研究：约5 mm）。
2 BC/GO微米和好物料水疑胶的设计

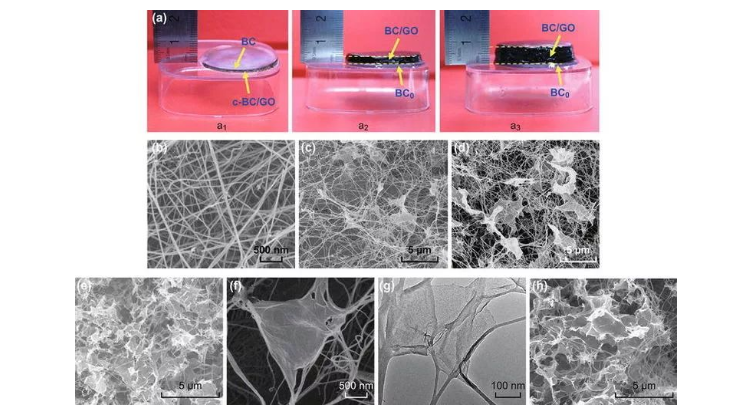

c-BC/GO的照片清晰地显示该样品上有一个无GO的薄层，这表明原位生物合成的c-BC/GO复合物的厚度约为2 mm。这可能是由于发酵过程中培养基中GO含量的逐渐减少，但其确切机理尚不清楚。相反，均匀的黑色BC/GO-2水凝胶的厚度为3 mm甚至7 mm，这表明层-层自装配的方法可以产生GO均匀分布的BC/GO水凝胶。**的BC三维多孔互连纳米结构显示，层-层自拆装过程不会影响生成的BC形态。SEM图像显示，BC/GO-1，BC/GO-2和BC/GO-3中的GO均匀分布在BC网络中。TEM图像进一步验证了BC/GO纳米复合材料的网状缠结结构。
3 BC/GO微米结合产品水凝胶的作用的热学稳定性

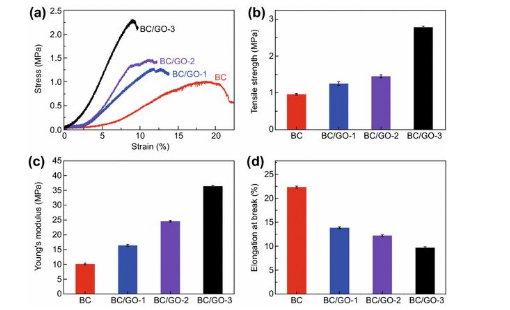

**的延展地应力-应力应力曲线图表明，由于GO份量的加剧，谷值难度呈回落浪潮，裂开应力应力呈回落浪潮。BC/GO纳米级包覆资料水妇科凝胶的延展难度和模量很大相较于BC，且其完善程度上依赖于于GO份量。4 BC/GO纳米技术包覆的材料水疑胶的強化制度化
借助层-层自安装的办法生产的BC/GO水凝胶的作用能的加快可可归于以上重要因素：如FTIR图谱凸显，BC和GO之間构成的氢键抓实新一维和二维多组分之間的融洽通过。另外，层-层培植方法有效改善了二维GO纳米级技术技术片在二维BC产品中的扩撒。层-层培植方法有利于促进了维BC纳米级技术技术棉纤维对二维GO纳米级技术技术片的机器自绑，得以构成叶脉状构造。强氢键，密不可分的物理捆带和更加均匀布置是物理能力大大大幅提升的病因。楼主zhn2021.07.20
杏彩体育平台
微信公众号
官方微信
