二硫化钼/金纳米棒复合材料(MoS2-AuNR)的制备方法(含图)-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安杏彩体育平台生物

您当前所在位置：杏彩体育平台 > 资讯信息 > 试剂课堂

产品分类

热销试剂

新品上市

二硫化钼/金纳米棒复合材料(MoS2-AuNR)的制备方法(含图)

发布时间：2021-07-08 作者：axc 分享到：

这段话有关-种二加硫钼/金納米棒塑料文件的制得办法步骤，所写办法步骤为:靠静电能功用,将呈负电性的二混炼钼納米片和呈正电性的金納米棒混合,收获二混炼钼/金納米棒混合素材。本文作者供给的二混炼钼/金納米棒混合素材包括好的光热流量转化机械性能;其制法最简单易行的方法简单易行易操作方法，机器要低;制法收获的混合素材的残渣含碳量少,出现高，且在二混炼钼片层组成上,金納米棒的联系高密度越大。

本**提供的二硫化钼纳米复合材料,即二硫化钼/金纳米棒复合材料的制备方法包括如下步骤:

一、呈负电极电位的二加硫钼纳米技术片的准备(1)称取500mg二硫化橡胶钼碎末(99% )放在10mL缺水的圆底烧瓶中,通入N2,下载5mL 1. 6mol/L分散型在己烷中的正丁基锂,空调温度下不良反应48h;(2) 不良反馈完后，成为己烷,溶解稀释不良反馈硫酸铜溶液,离心力法10min ;用己烷单一下面沉淀自己,不间断离心力法2次;(3)取上层沉定离心法分离在水饱和稀硫酸中,多普勒彩超至无汽泡产生了;离心法10min,除掉上层,取上清液，用透析膜透析48h,拥有二硫化橡胶钼奈米片水饱和稀硫酸;二、呈正电势的金微米棒的提纯(1)取197μL0. 05mol/L的氯金酸氢氧化钠饱和饱和氢氧化钠饱和溶液,添加到到0.1mol/L的16烷基三甲医院基溴化铵(CTAB)的水氢氧化钠饱和饱和氢氧化钠饱和溶液中环境温度下混和匀,添加到30μL 4mmol/L 的硝酸钠银氢氧化钠饱和饱和氢氧化钠饱和溶液,混和匀后添加到70μL 111. 7mmol/L的抗坏血酸氢氧化钠饱和饱和氢氧化钠饱和溶液，氢氧化钠饱和饱和氢氧化钠饱和溶液无的颜色后关闭混和;(2)向步(1)的水硫酸铜液体中速度快注入15μL 0.01mol/L的硼氢化钠水硫酸铜液体，高温静置3h不起作用;后面离心法15min后取下面,不断3次,将下面发展物解聚在去阴阳离子海里,获得金納米棒水水硫酸铜液体。三、二加硫钼/金纳米技术技术棒纳米技术技术组合物料的制得(1)呈负电性的二混炼钼nm片和呈正电性的金nm棒的结合(2)将10mg巯基聚乙二醇参与到10mL二加硫橡胶钼水稀硫酸中,环境温度下不起作用24h ;在二加硫橡胶钼不起作用稀硫酸中参与10mL金奈米棒水稀硫酸，混和24h得不起作用液;后会在不起作用液中继读参与5mg巯基聚乙二醇(5000), 不起作用24h ;(3)影响之后,抽滤10min后,取上层积累用去铁离子水分侵入散,赢得二硫化橡胶钼/金納米级棒納米级复合型材料。

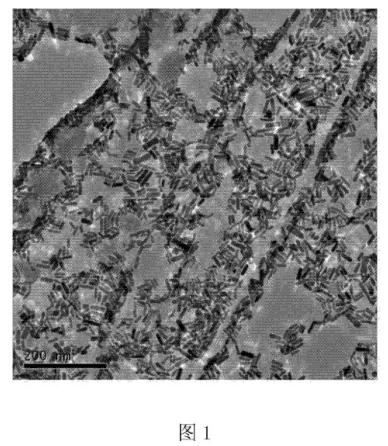

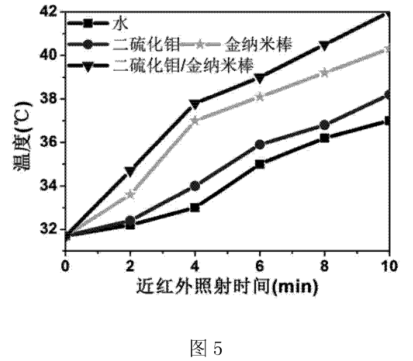

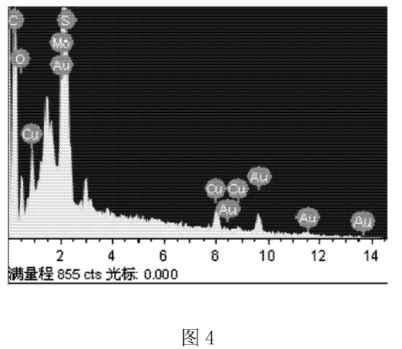

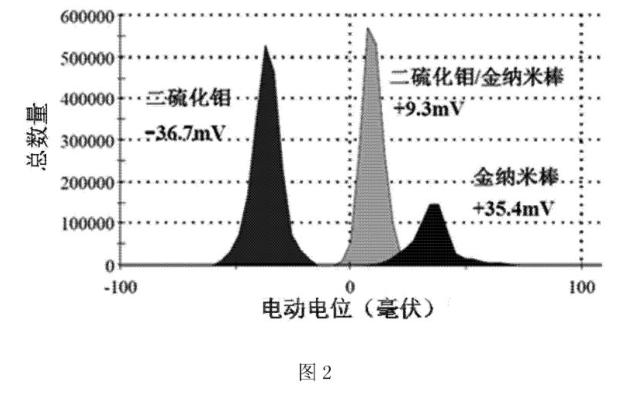

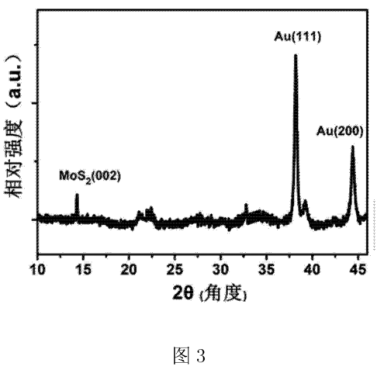

图1为实现例1光催化原理取得的二硫化橡胶钼/金纳米技术棒软型村料的TEM图;
