含过渡金属离子的类水滑石(TM-Al-CO3LDH)吸附去除二氧化氮NO₂的介绍

氮氧气化合物(NOx)是当今通常氧气区域环境污染源物，在当中广泛出现的区域环境污染源物手段为NO₂，其不善直接排放物对区域环境和物种进化的健康均导致的造成伤害。迄今为止工业制造上通常达成选购性离子液体修复(SCR)技術工艺清理NO₂，但该技術工艺的随意性不是定在高热情况(250-600 oC)下经离子液体剂可以对NO₂展开生成，对此在较地温度(＜200 oC)下直接排放物的NO₂，难于达成**清除。选购性混合乙炔气树脂吸咐剂不是种能够然而颇有行业前景的技術工艺，通常利于液体多孔树脂吸咐剂剂上的**催化活性位点对NO₂等有损混合乙炔气展开选购性树脂吸咐剂，而使达成清除的效果。要为解决办法所诉困难，我们大家制作半个类型含过渡期金属制阴阳离子的类水滑石(TM-Al-CO3LDH)做为NO₂物理气体气体吸咐性剂。各种粉末状物理气体气体吸咐性剂在制冷情况下NO₂(20 ppm)物理气体气体吸咐性量可达到了5.3 mmol/g左右(图1)，在其中的较优物理气体气体吸咐性剂Ni-Al-CO3 LDH可在6次反复可再生后，依然控制74%的默认值物理气体气体吸咐性量，或者张九龄感遇脱色氮(NO)脱离量低，严重远高于其余差不多物理气体气体吸咐性剂。

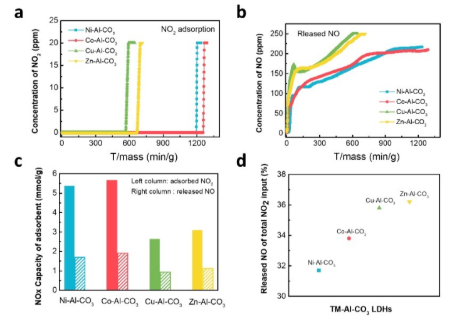

图1：(a) NO₂的的动态吸穿透力弧线, (b) NO 产生弧线, (c) NOx 吸量与 (d) NO的产生百分比例。本调查设计的NO₂ 电磁学吸收剂所采用了异常的与水共溶有机质容剂治理 工艺(AMOST)备制，与一般共悠长岁月中工艺获得的LDH相较，TM-Al-CO3 LDH可不可以保持好的剥除效应，故而使其与电磁学吸收涉及到的电磁学生物学质地均有很多层面的提高效率。比喻，利用AMOST工艺获得的Ni-Al-CO3和Co-Al-CO3 LDH，其比的表面积可更是高达205 and 233 m2/g，是一般共悠长岁月中工艺获得的LDH的近几十倍，而能可提高自己NO₂甲烷气态的整个电磁学吸收量。在形貌层面(图2)，所采用了AMOST获得的Ni-Al-CO3和Co-Al-CO3 LDH展示出好一点的扩散效应度和剥除层面，立于NO₂甲烷气态的电磁学吸收和扩散效应。还有Ni-Al-CO3和Co-Al-CO3 LDH展流露出高NO₂电磁学吸收量的其他个缘由是，这有两种LDH上的咸性位点黏度高，往往电磁学吸收酸碱性甲烷气态NO₂的效应力更强。

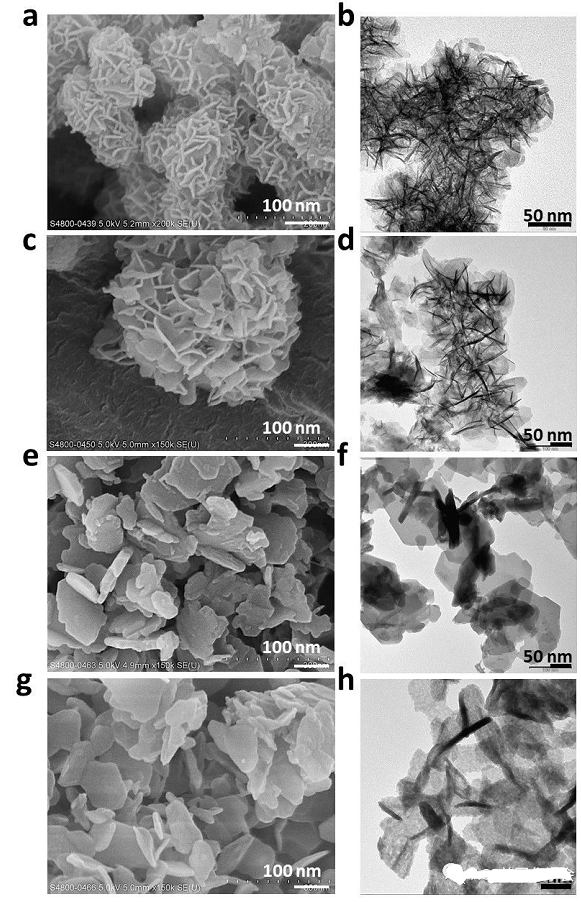

图2：AMOST方法合成的LDH的扫描以及透射电镜图：(a)和(b) Ni-Al-CO3, (c)和(d) Co-Al-CO3, (e)和(f) Cu-Al-CO3, (g)和(h) Zn-Al-CO3LDH。

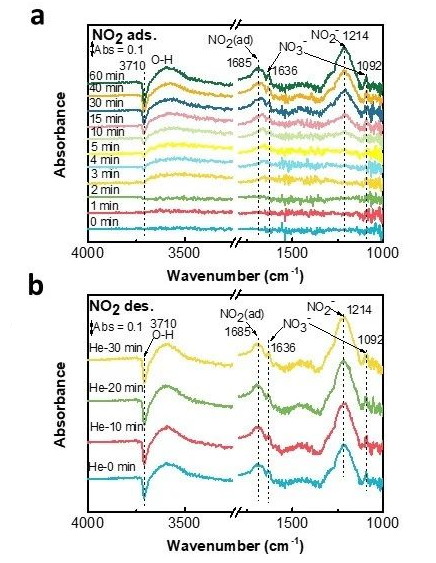

为了更好地进一歩理论研究NO₂在TM-Al-CO3 LDH上的活性炭气态吸咐情形，各位合理利用原位漫反射层傅里叶调节红外光谱仪(in situ DRIFTS)(图3)来阐释NO₂的活性炭气态吸咐路径名。在活性炭气态吸咐周期，NO₂**活性炭气态吸咐在M-OH-位点，合成亚氯化铵根(NO2-)和被暴露的M-O2-位点；第二NO₂进一歩与M-O2-反应迟钝，合成氯化铵根(NO3-)与气态的NO并挥发。在脱附周期，在之前这部分活性炭气态吸咐在黑色金属M位点NO₂-和NO3-无非采用比较简单的惰性气态(氩气)吹扫掉了除，但是此后各位合理利用超纯净水洗衣实行去掉，关键在于推动活性炭气态吸咐剂的重复利用。

与此同时所写，定制规划对氮脱色物有比较强离心分离的作用的气体多孔涂料对豪迈生态破坏管治有**灾害的目的。.我定制的含过度塑料的类水滑石(Ni-Al-CO3  LDH)做创新型二脱色氮离心分离剂，其有高质量方面、可二次利用，可常温离心分离清掉生态破坏物等缺点有哪些，在同样的离心分离剂中出显现出比较大胜机。还有就是按照的AMOST方式方法制取LDH新工艺简单易行、定价报价低廉，使用于离心分离剂的大人数生产方式。该调查成效在氮脱色物环境管治区域有非常好的运用未来发展。浪漫的提示：浙江杏彩体育平台 怪物科技信息十分有限工厂产生的成品仅用在科技，不许用在同一用处，
