引起机出现变色原料（含螺噻喃和蒽和马来酰亚胺Diels-Alder 加合物）

图片文字前言

应用了个级联化学现象，这里面涉及到这三个化学现象：螺噻喃（STP，晶体）的力依耐性异构化转化成担任机变黄变黑的硫汞菁（TMC，绿色的）；将TMC组织化更改到化学化学热塑物料的马来酰亚胺的C=C键上，及蒽/马来酰亚胺Diels-Alder加合物的力依耐性离解，它控住产生化学化学热塑的力。在低负债（单链力<0.5 nN）下，物料在事实上期限绝对误差上是惰性的；在中等水平负债（~0.5-~1.5 nN）下，载荷积极地响应是可逆性的，以及截然是机变黄变黑的；在高负债下，物料化学化学热塑不可以逆性。

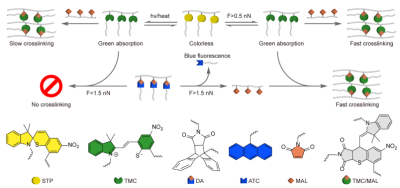

图1 把握力致药剂学交联的分子结构间机戒药剂学反应迟钝级联。

量子化工确定反映，TMC与马来酰亚胺的双大分子暴击伤害数率与力取决，且在<~2 nN下比DA解离快。以至于，在该大作用下，热塑原因学由DA加合物的机械装备催化离解数率取决，而在较高的力下，TMC/马来酰亚胺暴击伤害不起作用的原因学称得上数率取决原则。

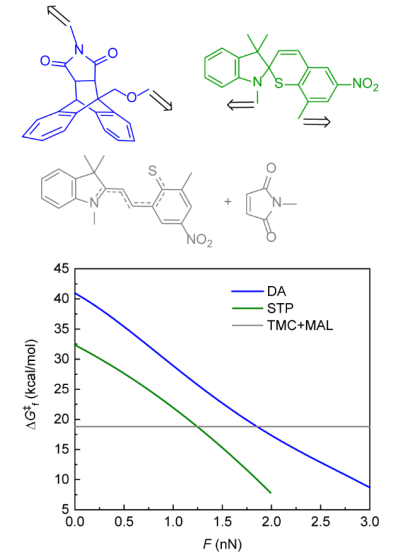

图2 在THF性能化CPCM和CAM-B3LYP/6-311+G（d）下，蒽/马来酰亚胺DA加合物离解、STP异构化、TMC和马来酰亚胺暴击伤害反映的要求滋养自由权能和用到的反映物的团伙的结构。

用梳状汇聚物软件测试了机诫物理化学级联作用，各种汇聚物都富含好几个DA加合物（M2）或STP部份。机械制造设备制造装备化体仅供于支撑点附近小区的侧链上。采用梳状整合物是为了让将外观机械制造设备制造装备化受力转变成为反应于单独一个机械制造设备制造装备化体上的力的能力很大的化。那么做有机会影响吸引可检验内应力死机必需的机械制造设备制造装备化的较低渗透压，这来说因此整合物的现实的利用至关根本。

依据在准则水平下将亚克力甲酯与M0（2:1 mol）或S0（10:1 mol）的融合物配位缩聚物，化学合成了多实用功能型键激发剂M1和S1。亚克力甲酯从多实用功能型键激发剂M1和S1的化学活化自卫权基配位缩聚物中到梳形配位缩聚物物M2和S2。

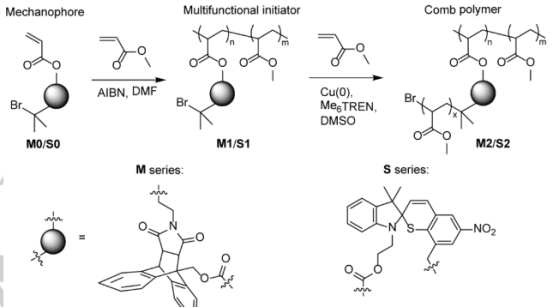

图3 梳状聚合物M2和S2的合成。

M2的高周波兑水THF盐溶液核实了从M2的每根链很多个端蒽大碳原子的机诫催化产生。高周波后M2的1H NMR谱在6.58和8.05、8.35、8.52 ppm处涵盖新的共震讯号，与马来酰亚胺和蒽的共震讯号相符。

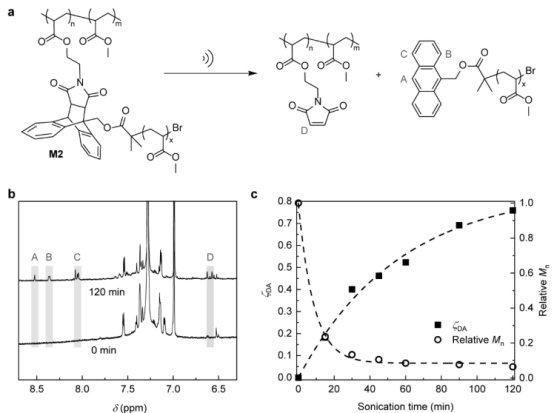

图4 （a） 梳状聚合物M2与蒽-马来酰亚胺部分在溶液中的机械化学逆DA反应。（b） M2在120min超声作用前后的1H-NMR谱图，用灰色矩形表示的反应产物。（c） 游离DA加合物的分数、 _DA和M2的超声处理溶液相对于完整M2的数均摩尔质量，作为超声时间的函数。

你打造了梳状混物物中DA加合物离解的机械化学动力学模型，说明了使用梳状聚合物而不是线性聚合物来激活易分裂机械体的优点，其产物用作下游反应的反应物。梳状聚合物离解生成该反应物的速率随反应部分的分数线性降低，并且对聚合物的非选择性断裂基本不敏感。梳形聚合物的非选择性断裂产生了两种新的梳状聚合物，其组合反应活性与原始聚合物的反应活性相匹配。

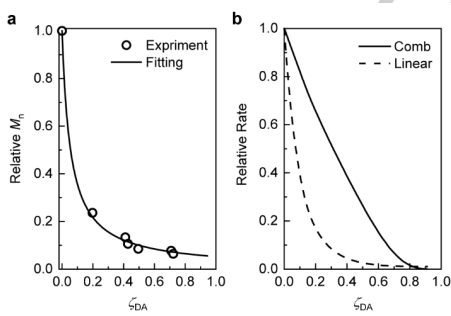

图5 梳状聚合物中DA加合物离解的机械化学动力学模型。（a） 解离加合物的分数、 _DA与超声心动图操作文件的分別摩尔线质量Mn（红点）之间的相关性通过一个简单的模型（黑线）重现。（b） 通过梳形聚合物的机械化学活化（黑线）产生马来酰亚胺的相对速率对转化率的敏感度远低于线性类似物（红线）。

几种整合物的比调盐溶液在DMF中超声处理5 h，得到一种深绿色材料的悬浮液，分离时其重量为较初熔化分解缩聚物总性能的28%。该材料不溶于所有被测溶剂，表明广泛交联。剩余溶液显示蒽的荧光光谱特征，这是M2的DA加合物机械化学解离的预期产物。TMC与马来酰亚胺的双原子式暴伤直接具有推磁学竞争力，其频率决定于于S2的浓硫酸浓度，TMC的单原子式异构化不良反应迟钝转为对马来酰亚胺不良反应迟钝不性格开朗的STP。尚未高周波加工的饱和含量下的M2和S2混合溶液，即使在360 nm的辐照下使STP光异构化为反应性TMC也未产生沉淀。表明当M2中DA加合物的机械化学解离条件不满足时，缺乏交联。相比之下，365 nm辐照经超声处理的M2（30 min超声）和未经超声处理的S2的混合物30 min，产生不溶性物质。

图5 整合物M2和S2在THF溶剂中的自动化机械普通机械热塑。多普勒彩超前的光学薄膜反应（a）和荧光（c）画像；多普勒彩超操作5每小时后的光学薄膜反应（b）和荧光（d）画像。

分析没事种氧分子间表现级联，将引致机变暗装修材料（含螺噻喃相应蒽和马来酰亚胺Diels-Alder 加合物）无机化学交联的力阈值法的提升~1 nN。可逆反应绿色的厂家化会变色的起是由螺噻喃异构化成硫汞菁的厂家化无机化学推流体动力学结构选择的，在~1nN处半衰期为~1min。

染色剂对滋养的C=C双键作用，在它们之间的来源于下自行热塑。将等等键掩蔽为DA加合物使热塑的准备由DA加合物的解离扭矩学调节，而没有更不不稳的STP到TMC异构化。那么，这一种级联给予没事种的最简单的的方式，将不行逆热塑的会出现禁止在有较高不能正常工作风险性的电动机扭矩的材料的过刚度重量上。马来酰亚胺的不一样作用性，主要包括为迈克尔感觉和亲二烯烃，与实现所代替调整其DA加合物离解扭矩学的对轻松的的最简单的的方式，表面该的最简单的的方式可广泛用于调节由厂家功率启用的大领域作用队列。
