镁合金中多种析出相的位向关系和形貌形成-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安杏彩体育平台生物

淘宝订单服务电话 400-6966-012

您当前所在位置：杏彩体育平台 > 资讯信息 > 学术前沿

产品分类

镁合金中多种析出相的位向关系和形貌形成

发布时间：2021-06-23 作者：axc 分享到：

镁和金中多进行析出相的位向感情和形貌演变成析晶相变是武器锻造镁硬质耐热耐热稀土稀土镁各种合金类的更重要有效途径，其遭受的供热公司学必要条件是硬质耐热耐热稀土稀土镁各种合金类无素在Mg中的固溶度随气温引响而**减退。这么的硬质耐热耐热稀土稀土镁各种合金类无素有Sn、Al、Zn和稀土矿（RE）等，所以说Mg-Sn、Mg-Al、Mg-Zn和Mg-RE發展变成了表示性的可法定期限武器锻造镁硬质耐热耐热稀土稀土镁各种合金类保障体系。在温度下和应力时延为10-3 s-1数据统计级时，基本数铸态镁硬质耐热耐热稀土稀土镁各种合金类的抗压硬度程度（YS）＜180 MPa、抗压硬度程度（UTS）＜270 MPa、受力率（EL）＜22%。将塑性产品精加工与法定期限武器锻造紧密结合，够荣获YS＞400 MPa、UTS＞425 MPa、EL＞5%的高韧性镁硬质耐热耐热稀土稀土镁各种合金类。法定期限武器锻造的本体论是形成了析晶相拘束不足移动，其武器锻造功效好由析晶相的形貌、相表面的结构的、占地面积分、强度和分布图等客观因素分析关键。在当中，前两位客观因素分析是析晶相变多尖晶石学调查的中心。析晶相的形貌由相表面设定，宏观经济竖直的相表面被称为刻面，其共价键绝对误差的的结构的并能还竖直也许呈石阶状。占地面大的刻面为主要刻面，它的趋向**引响析晶对不足移动的拘束功效好。当斑团状析晶相的主刻面与孪晶面平行面时，对孪晶界转至的钉扎功效好强；根据Orowan方程组，求出出主刻面//{10-10}Mg的斑团状析晶相有比主刻面//(0001)Mg的斑团状析晶相、长轴//[0001]Mg的棒状析晶相和球状析晶相更具的武器锻造功效。析晶相变多尖晶石学够理解某些趋向的刻面中选优发生的其原因，为抓好调研正确认识固态硬盘安装相变并抓好常识-数据统计能够的产品设计制作具备了科学实验基础知识。

择优出现的刻面通常是奇异界面，其奇异性是指界面能在全域或局部低。如果析出相与合金基体之间有可重复出现的位向关系（OR），那么析出相的刻面（尤其是主刻面）往往也具有可重复出现的特定取向。此时，界面能的奇异性对应了奇异的界面结构，也就是说，奇异界面取向的任何微小偏离，都会在界面上引入至少一组缺陷，包括界面位错和台阶，导致界面能升高。多种合金体系的研究证实，奇异界面具有位错-好区结构，其中，好区是析出相与合金基体之间晶格/原子理想匹配的区域，相邻好区之间分布有界面位错。在镁合金中，许多析出相具有复杂原子结构，例如Mg32(Al, Zn)49和Mg2Sn晶体的元胞中分别有162个和12个原子，直接计算它们与镁基体的界面能很困难。此时，结合O点阵和Δg平行法则的奇异界面模型，在计算界面取向和结构等方面的精度和速度优势尤为突出。

上述优势在Mg/Mg2Sn相变体系中集中体现。该体系发生从HCP结构镁基体到FCC结构Mg2Sn析出相的固态相变，已报道的OR有10余种，包括多种无理OR（即不能完全用低指数晶向/晶面平行来定义的OR），如图1所示。这些无理OR型Mg2Sn析出相具有倾斜于(0001)Mg的高指数主刻面（见图1b），它们对镁基面位错滑移的阻碍效果更强，具有更高的强化效果。通过奇异界面理论计算发现（见表1），所有高指数主刻面的面法向都平行于Δg//ΔgP。Δg = gα - gβ，其中，gα和gβ分别为Mg基体（α相）和析出相（β相）中低指数晶面对应的倒易矢量；ΔgP = gαP - gβP，其中，gαP和gβP分别为定义相界面好区结构的两相倒易矢量。面法向平行于Δg矢量的面是Moiré面，它的局部能出现好区；面法向平行于ΔgP矢量的面是O点阵面，它的结构使得局部好区周期性扩展至整个面，形成位错-好区结构。因此，Δg//ΔgP具有明确的物理意义，它定义了析出相与合金基体之间的位向关系，在这个位向关系下，面法向平行于Δg//ΔgP的相界面是奇异界面。由此可知，用Δg//ΔgP表示位向关系（如表1所示）更贴近析出相变的物理本质。Δg//ΔgP可以在TEM衍射斑中直接测出，为快速确定奇异界面提供了方法。在解释具有多个高指数刻面的OR5型Mg2Sn析出相（见图1c）的过程中，发展出了二次重位点阵模型，揭示了相界面通过应变能的小幅提升实现好区周期性分布的优化从而降低界面能的机理。

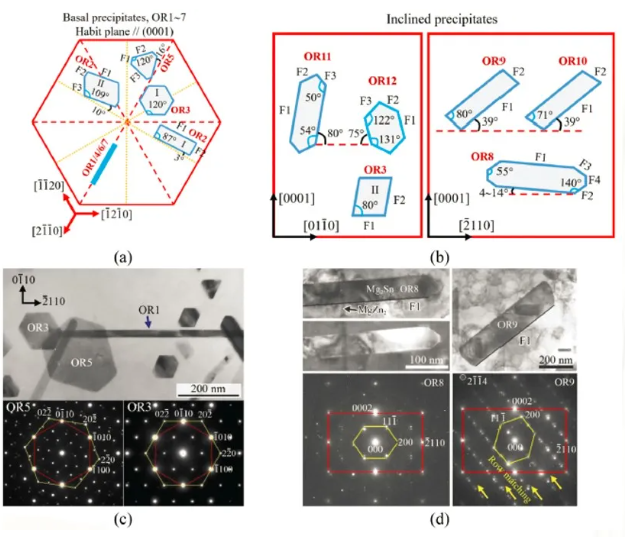

图1 镁镍钢中的Mg2Sn沉淀相：（a）7种基面沉淀相，（b）6种非基面沉淀相，（c）形貌相拟的OR3型和OR5型基面沉淀相，（d）OR8型和OR9型非基面沉淀相

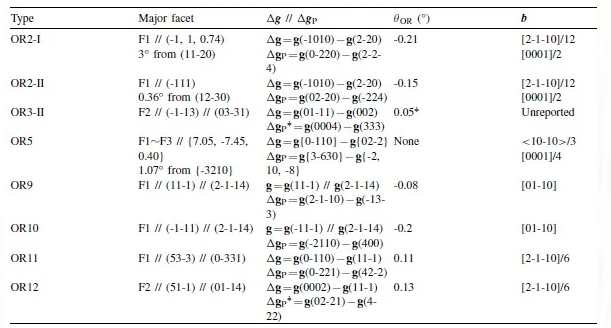

表1 Mg2Sn溶解相的高平均值主刻面法向直线于Δg//ΔgP，θOR是OR的测试与核算结果显示间的误差率，b是核算赢得的介面位错伯氏失量

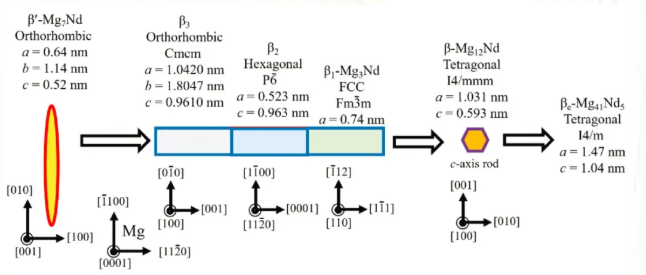

上面的由于奇特程序操作表层原理对位向的联系、中选优程序操作表层价值取向和成分的的分折体现了推荐性，不究妙用于Mg/Mg17Al12、Mg/Mg32(Al, Zn)49和Mg/Mg54Ag17等各种镁耐热镍钢析晶相变体制中。还有就是，在天经地义位向的联系且析晶相的中选优产生方向角为镁基体低分指数晶向的的情况，在简单的错配来计算就好解读，举例Mg-Nd耐热镍钢中的析晶编码序列，右图2如图是。以奇特程序操作表层原理主导线，从低能程序操作表层成分的的方向角，论述了镁耐热镍钢中各种析晶相的位向的联系和形貌演变成的机械实质。
