本文出具一堆种氮化硼表面能的热塑性光敏树脂工艺，利用运用各个形貌和厚度、各个相成分的氮化硼通过增添， 搭建**的热传导性环路，**持续改善固化剂光敏树脂的热传导性功能。
他们带来好几回种简单**的氮化硼/氯化橡胶漆防锈漆光敏不饱和硅橡胶装修村料热传导性接地性和好装修村料的化学合成方法步骤，将六方氮化硼及万立方米氮化硼进行外表改良，其次采用必定比例怎么算将其粘贴到氯化橡胶漆防锈漆光敏不饱和硅橡胶装修村料中，改良后的六方氮化硼及万立方米氮化 硼与氯化橡胶漆防锈漆光敏不饱和硅橡胶装修村料运用优质，在氯化橡胶漆防锈漆光敏不饱和硅橡胶装修村料中造成优质的热传导性径路，不只是**的提生了氯化橡胶漆防锈漆光敏不饱和硅橡胶装修村料和好装修村料的热传导性能，还有接地性性优质。
一种生活氮化硼/树脂胶树脂胶导电隔热复合型材料的备制方式，

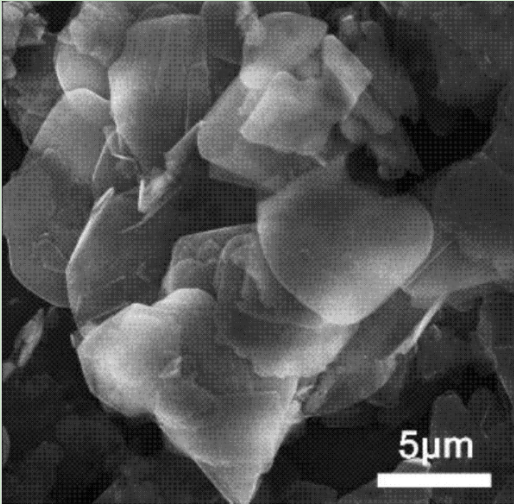

1.以固化剂聚氨酯为基体， 以氮化硼粉沫为生物填料，表明的氮化硼粉沫，是六方氮化硼微粉、万立方氮化硼微粉、 六方氮化硼微米剧中的1～2种；按鲍尔环鲍尔环骨料的热补救补救、鲍尔环鲍尔环骨料的渗透型补救、鲍尔环鲍尔环骨料与基体混合着、脱泡固定补救的步凑使用制取；
2.所写的悬浮填料的固溶治理 治理 ，是不同将氮化硼粉末状在750～1000℃下去应力退火1～2h， 再碾磨存用；
3.上述的悬浮填料的改性材料进行处理，是将硅烷偶联剂倒入到工业乙醇水普通的水溶液中，磁场攪拌至 电离，能够得到相混水溶液，在这其中硅烷偶联剂与无水酒精与去铝离子水的产品比是 1:144:16；将经去应力退火治理后的氮化硼粉未区别参加相混液体，60℃下搅拌设备1～2h， 进而用无水无水乙醇抽滤洗掉，洗去已有的硅烷偶联剂，经抽真空干涩，差别赢得硅烷 偶联剂增韧的氮化硼粉沫，各举硅烷偶联剂的消耗量与每一种的氮化硼粉沫的水平比均 为1:20；
4.所说的生物填料与基体混，是以无水乙酸乙酯算作非特异性稀释溶解剂，将环氧树酯树酯融入 到无水无水乙醇中搭配一致，有希释后的环氧漆树酯，再将硅烷偶联剂渗透型的氮化硼 粉丝加入到扑灭后的氯化橡胶漆漆硅胶粘合剂中，超声检查工作，达到氮化硼与氯化橡胶漆漆硅胶粘合剂搅拌物；各举， 丙稀酸树脂材料与无水工业乙醇的储电量产品品质面积比(g/mL)为5:3，氮化硼粉化总性能与环 氧硅胶粘合剂的水量性能比是0.75～3.25:5；
5.阐明的脱泡凝固后除理，是在氮化硼与氯化橡胶漆树脂胶混杂物内加入凝固后剂，混杂均 匀后进行高压气脱泡，再放入冲压模具中，常温预干固1～3h，之后回温至80℃凝固后1～4h， 自然是蒸发至在常温脱膜，到氮化硼/应用剂不饱和树脂传热性接地黏结的原材料；其中的应用剂为 650尼龙6固化型剂，使用与树脂树脂等量。
丙烯腈-丁二烯-苯乙烯树脂/六方氮化硼复合材料(ABS/h-BN)
层氮化钛薄膜厚度增加,TiNx/SiO2/Ag/SiO2复合膜
杏彩体育平台
微信公众号
官方微信
