铜掺杂二硫化锡纳米片(Cu/SnS2)的实验研究-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安杏彩体育平台生物

合金材料硫化橡胶物在光学反应、电子器件和超导体几个方面有很丰富的技术应用。二混炼锡(SnS具有着半导体形态,它的构造在二维和立体结晶相互间,展示板了强的各向男人和**的光电技术优点。同时SnS2是CdI2结构,宽带能隙大约为2.35eV,可作月亮能微型蓄电池相关材料,也可应用于3D投影统计软件系统化和电转型软件系统化,较近又有人会把它做为锂亚铁离子电池板的阳极涂料。另外我们挖掘途经Zn参杂可很大变低SnS2透明膜的功率电阻率

在本科学实验中,我们利用水热法合成了系列Cu掺杂的SnS2样品,对其形貌、型式及磁特性做好了的研究。Cu是一种非磁性元素,利用其掺杂可以在非磁性半导体SnS2中获得本征的常温铁永磁铁,这都会为领悟稀磁半导体行业带磁来源于及其体现对其铁带磁的保持产生了极富培训性的有何意义。

〖制得〗

将1-xmolSnCl4·5H2O(x=0,0.01,0.025,0.05,0.07,0.10)、4mol硫代乙酰胺(TAA)及xmolCuCl2·2H2O在环境温度状态下引入到30ml去阴离子池中,拌和大至30min,等结合不光滑后再加入NaOH将溶液pH调至6.5,搅拌40min。将溶液转至50mL的聚四氟乙烯容器中,放到直流高压反映釜中密封性,放入烘箱中在200℃反应24h后,等待图片反映釜理所当然冷却塔至常温。将那自然制冷后的水溶液进入烧杯用去铝离子水不断沉淀出的、洗滌,到上层氢氧化钠溶液澄澈时,再植入

恒温干燥箱中,在70℃下吹干12h,再很自然空气冷却至在常温,征集样机。随着假如二水氯化铜的量不同,得到Sn1-xCuxS2(x=0,0.01,0.025,0.05,0.07,0.10)纳米片。

〖在线检测〗

运用X放射性元素衍射仪(XRD,X'PertPROPHILIPSwithCuKαradiation)对纳米银溶液打样定制实行物相介绍,利用高分辨透射电镜(HRTEM,TecnaiTMG2F30,FEI,USA)观察样品的形貌,应用X射线光电子能谱(XPS,VGESCALAB210)分析样品内元素及化合价态,根据震动问题试品磁强计(VSM)对样品的磁特性进行了表征。

〖结论与计划方案〗

1.XRD的结果及讲解

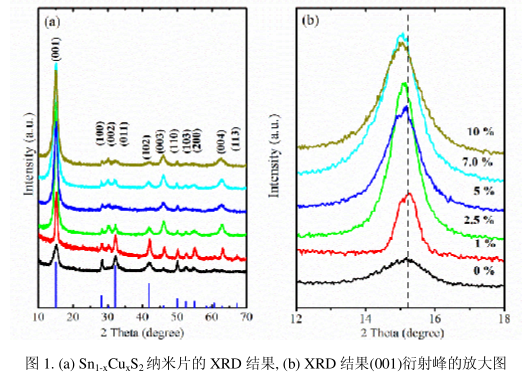

图1提示为Cu夹杂SnS2nm片的XRD衍射图谱,可不可以看看大多数样件的衍射峰都相当于于2H-型六角的SnS2(a=b=3.645Å,c=5.901Å,JCPDS89-2358)结构。当Cu掺杂量为10%时,在XRD的测试精度内没有观察到其他的杂相出现,且Cu掺杂后样品具有明显的(001)趋向。从图1b所示的(001)衍射峰的放大图可以看到,随着Cu掺杂量的增加,衍射峰不断向低的角度偏移量,这是由于Cu离子半径大于Sn离子半径而引起的（Sn4+~0.69Å,Cu2+~0.73

Å）,此数据进步骤揭示土样中的Cu亚铁离子夹杂着快到SnS2的晶格中配用了Sn亚铁离子的位置上。

2.TEM报告及分享

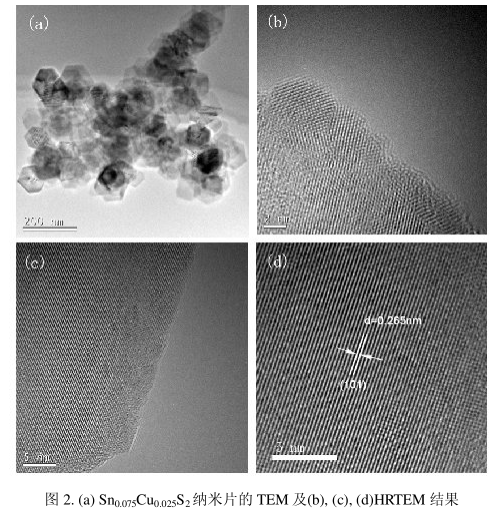

我们的采用电子散射电镜通过观察了样本的形貌,没想到体现大部分的样板都产生出六角颗粒状结构特征。图2a给出了样品Sn0.075Cu0.025S2的TEM结果。从(b),(c)及(d)所示的HRTEM结果可以看到。样件呈多晶构成,在(d)图所取得范围内样品沿着(101)取向生长。

3.XPS没想到及浅析

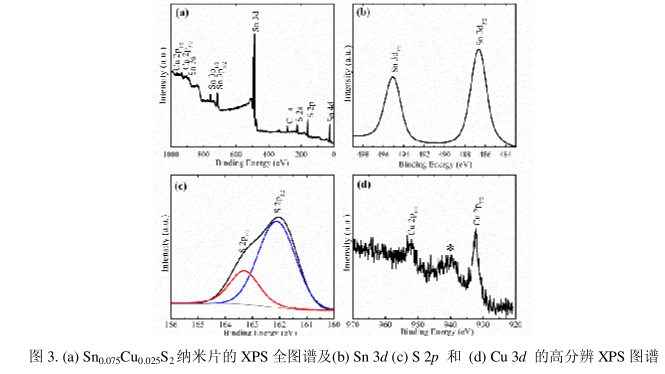

根据XPS对原材料的化学工业多组分实现了数据分析,数据表述所以的图纸都不过是包含有Sn、S、Cu这三大营养元素(纯的SnS2中无Cu原素),这其中C和O事物来重要测量时供试品接触面降解的几个H2O及CO2。图3a给出了样品Sn0.075Cu0.025S2的XPS全谱图,结果显示在XPS的测试精度内没能检查到另外其它杂物化学元素诞生。另一方面,从元素的高分辨XPS谱图结果可以得到：Sn3d3/2和Sn3d5/2的结合能分别为495.0和486.6eV,表明样品中的Sn元素呈+4价;而S2p1/2和

S2p3/2的融入能区别地处161.6和160.6eV,说明其在试品中为-2价。Cu设计的构建能位置**卫星峰的出现表明Cu离子以+2价掺杂到了SnS2的晶格中。
