增碳硅SiC納米线单晶体玻纤 增碳硅长晶须 的化学合成办法科学普及

SiCnm线解绍

SiC纳米线是一种径向上尺寸低于100nm ，长度方向上远高于径向尺寸的单晶纤维。SiC纳米线生产技术一直都是**研究的中心及难点。SiC纳米线在**产量不高，一般为实验室水平生产（每次产量约几十微克）。

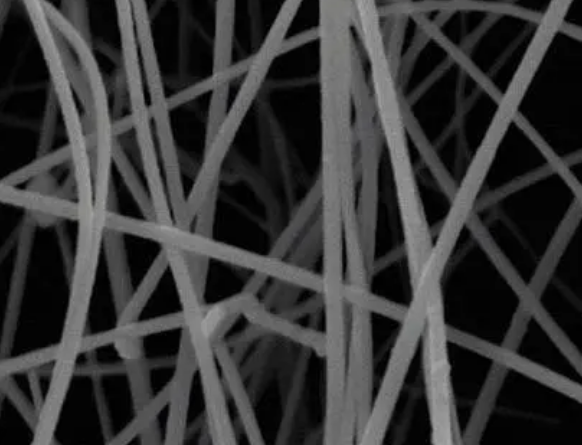

电镜图以下几点：

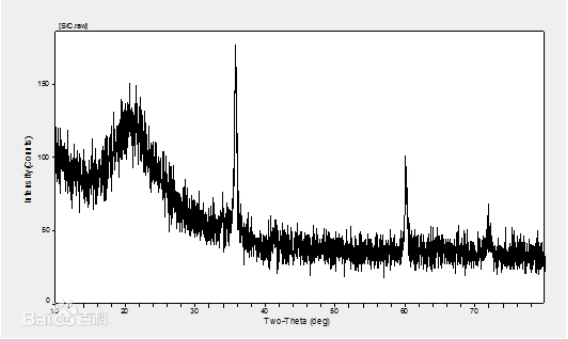

SiC微米线的检测图谱如下：

分离纯化办法讲述：

传统艺术准备办法

主要的分俩种类型，液相色谱不良不良反馈迟钝法和固状板材法。液相色谱不良不良反馈迟钝法包括用含碳其他实验室气态和含硅其他实验室气态不良不良反馈迟钝，亦或溶解1种含碳、含硅化学物质的生产其他实验室气态制作而成。固状板材法包括根据载气确认含碳、含硅的固状板材，在与不良不良反馈迟钝板材隔好的办公空间产生纳米级线。

1、纳米技术碳管模本法

1994年，zhou等人首次用碳纳米管作为先驱体，在流动Ar气保护下让其与SiO气体于1700℃反应，合成了长度和直径均比碳纳米管大一个数量级的实心、针状的碳化硅纳米线。

2、奈米绝对误差液滴外延性法

孟国文等将含有硝酸铁的柱状活性炭置于炉内，炉内抽着空后通入0.1MPa的高纯Ar气，经4h加热到1200℃，接着以H2为载气将SiCl4载入炉内，在1200℃保温1.5h，整个过程一直同Ar气，保证管路畅通，在1200℃下，SiCl4与H2反应生成Si，由于活性炭中铁的催化作用，Si与C反应生产碳化硅纳米线。

3、溶胶凝胶的作用法与碳热恢复原法

孟国文等以纯试剂正硅酸乙酯、无水乙醇、蔗糖和蒸馏水为原料，用硝酸为催化剂，采用溶胶凝胶工艺制备含蔗糖的二氧化硅溶胶，其中正硅酸乙酯、无水乙醇、蒸馏水的摩尔比为1：4：12.5，蔗糖的加入量使**凝胶中的碳与二氧化硅中硅的摩尔比为4：1：1，均匀混合后经90℃烘干，经700℃在氮气中加热2h的含碳的二氧化硅干凝胶。将含碳二氧化硅干凝胶块体放入炉内的高纯石墨坩埚中，在流动Ar气保护下，以14℃/min升温至1650℃，保温2.5h，冷至室温。获得碳化硅纳米线。

以上的材料出自于上海杏彩体育平台 生物学神评zhn2021.05.25
