氧化为金属材料-巧妙骨架的Zn-2,4,6-三（3,5-二羧基苯基氨基）-1,3,5-三嗪构成达成富氮圆柱状多孔碳

本文选择某种新的办法，也可以直观氧化根据重金属-生产骨架的Zn-2,4,6-三（3,5-二羧基苯基氨基）-1,3,5-三嗪构造组成富氮圆柱状多孔碳。在氢氟酸处理时中，高温天气时会洗去Zn氧原子，羧基和的官能团，故而导致结合的纳米纤维和中孔，表层积加大了1826 m 2  g -1，氮水分含量为11.37％。

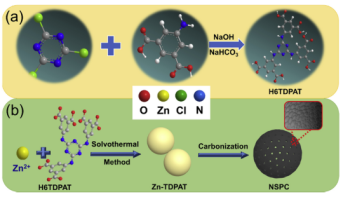

图1a含氮六羧酸，2,4,6-三（3,5-二羧基苯基）-1,3,5-三嗪（H的出现基本原理6 TDPAT）配体。于此历程中，这几个5-氨基间苯二甲酸碳原子连到到是一个氰尿酰氯碳原子上，建立H 6 TDPAT配体。

图1b体现了进行增碳环节来源于Zn-MOF的Zn-TDPAT骨架研究的NSPC的表示图。中心句中，硝酸钠锌被当作合金材料源，新的2,4,6-三（3,5-二羧基苯基氨基）-1,3,5-三嗪（TDPAT）被看做巧妙配体，用到炼制Zn-TDPAT骨架。具有氮氧分子的TDPAT的架构长为1图示。在炭化进程中，氦气氛下，在850ᵒC下求时遭受两人阶段。一类是在Zn-TDPAT（Zn-MOF）架构中出掉Zn部位和羧基，接着被转化为碳节构。另一个说的是个时是原位夹杂配体中留存的氮共价键。

图2a和b表明了Zn-TDPAT和NSPC的SEM彩色图像和原素图。炭化前，Zn-TDPAT中出现成分C，N，O和Zn。发觉在850°C的炭化工作温度下，Zn和O已被顺利快速清理，只是C和N使用在圆柱状多孔碳骨架中。如从EDS的最终结果断定原位N-夹杂是22.24％（承重）或20.09％（原子结构）。N事物的高量起源设计配体中会存在的N基团，该配体在高温高压炭化具体步骤中一致恢复在多孔碳骨架中。

图2c表现了Zn-TDPAT的TEM图案是球体的，具备有有所不同辨别率的圆滑面。NSPC的TEM和SAED（放进去）形式如2 d如图所示。感觉在增碳进程中消除锌氧原子后，在NSPC的边侧构成好几回个薄层且较高多孔的圆球形形式。SAED图看不清楚地显示，衍射点应属石墨碳的硫化锌外壁。Zn-TDPAT和NSPC的尖晶石框架也顺利通过XRD方案通过了介绍。Zn-TDPAT的这样衍射峰在850℃无定形碳后变大。在2θ值23.5ᵒ和45ᵒ处仅留意到好几个新的宽峰，这发现在无定形碳的过程 中达成了石墨状NSPC的非晶态。

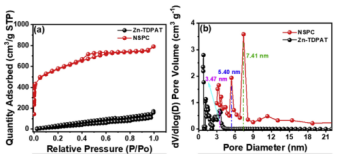

图3a凸显了Zn-TDPAT和NSPC的氮溶解反诉协议吸等温线。借助氮溶解反诉协议吸技能表现了SSA和钻孔大小布置。结论表述，增碳后，SSA和NSPC的孔体积大概确实不错新增。导致了大量的纳米纤维且核实了介孔格局的存有。在较低的对于压差（P / P 0）<0.001处关注来到物理吸附等温线的激增回落，这给出了在中高温氧化后从Zn-TDPAT调取的微孔板构成的直接证据。

图3b屏幕上显示了Zn-TDPAT和NSPC的管径区域。在Zn-TDPAT中，较大直径乘以2 nm，一些直径在3.47 nm，这查证了微小孔和中孔的长期存在。在羧基葡萄糖氧化和锌共价键凝炼后，换取的外径最主要现身在3.47、5.4和7.41 nm处，这显示成型了最主要为介孔的设计，关键在于从而导致BET从表面积更显加入。

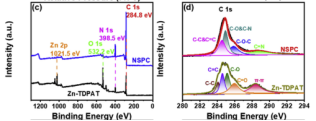

原先的设计验证，氮的现实存在可资料多孔碳文件的水的电导率和电感器的性能指标，最终得以为十分电感器器app供给更佳的的性能指标。在某项设计中，用到XPS技能定性分析了Zn-TDPAT和NSPC中氮的的存在。图3c显示信息了Zn-TDPAT的勘探扫描拍照，当中在配合能各自为284.8、398.5、532.2和1021.5 eV处观察动物到C1s，N1s，O1s和Zn 2p峰。炭化后，NSPC情况出主要是的C 1s和N 1s峰，而O 1s峰效果更显下降，而Zn 2p峰完成没有。

Zn-TDPAT和NSPC的去卷积C 1s光谱分析图甲3 d随时。Zn-TDPAT的C 1s峰在运用能差别为284.1、284.6、285.1、286和288.5 eV的时候解为C-C，CC 双键，C-O，双键CO和π-π键的几个峰。无定形碳后，双键NSPC中C O和π-π键的表现峰消除，表面有机物配体中较温度度下的羧基无定形碳。也是，在双键284.9 eV和288.8 eV处显现C–N和C N键，得知了N原子核不谏功地添加到多孔碳骨架中。

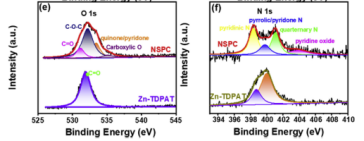

如3e图NSPC O1的XPS随时。在531.3、532.2、533.3和535.7 eV处的四位峰各分为归因于C–O，C–OC–C，吡啶型和醌型O的来源于。

图3 f如图，NSPC的N 1s的XPS图呈现了N属性的三个峰，主要是吡啶N（398.3 eV），吡咯N（399.5 eV），季N（400.8 eV）和吡啶氧化反应物（403.9 eV）。NSPC中的N夹杂着水平约为11.37氧分子％。所获得了的N份量取决于于吡啶N，吡咯N，石墨N和氧化物吡啶N主要为36.56％，17.37％，30.31％和15.76％。有时候，四元N（石墨N）的优势会比较决定性，正是因为它极为有利的于碳文件的导电性。

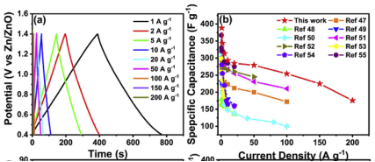

图4a示NSPC电极材料在1至200A g -1的的不同CD下的GCD线性。GCD等值线图彰显的三边形形外形基本上更具问题的蓄电池电动车充电时长和电动车充电时长。据换算的蓄电池电动车充电等值线图的电容器，NSPC金属电极提供数据386.3 F G -1 1个A G -1。前者，小幅度曲折的充放电身材曲线促使法拉第准电感特性，是由于电级含盖吡啶二氮和吡咯氮。

从那些GCD直线看得出来，比电解电感值被运算为有所差异的功率强度。非常平整的比电解电感直线是因为，NSPC具备着经验丰富的数率力。同时，NSPC的比电容器与源于MOF繁衍多孔碳的较近曝光值相对于较，图4 B显现出NSPC体现了比许多金属电极建材更好的的电无机化学性能指标。

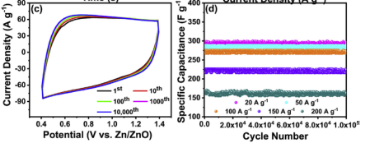

图4c示出了顺利通过维持自测自测的NSPC参比电极的嵌套循环稳定的性独角兽高达1.0×10 4个再循环。从图4c中就能够看不出，NSPC电级的比电解电容在前1000个再循环中稍有加入，显示默认的电检查是否养成。马上又的弧度基本上相互间重合，显示兼备漂亮的耐久力性。

图4 d下图，在20至200 A g -1的各式各样电压相对密度下，经由GCD测试英文进一部灵魂存在了其循环系统耐腐蚀性。在20至50 A g -1的电流大小高密度下，它是的比电感保持着率可以说为100％，发现其表现出色的再循环可靠性。这种后果意味着，NSPC会是过长巡环寿命短的比较好电极片建材。NSPC出众的无限循环机械性能已经有赖于其圆形社会形态相应多的四元N（石墨N）形式中应当的外径分散（中孔）。

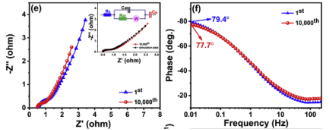

在CV嵌套循环稳定性能处理高性冲击试验以前和时候，依据EIS技艺验正了NSPC电极建筑材料建筑材料中电解法质阳离子的外扩散驱动结构力学。图4e表明了第1次和第10,000次CV再循环后NSPC工业的奈奎斯特图。从那些的身材曲线图下，半圆的孔径基本概念了大慨的自由电荷转意阻值，而垂线则表面了工业内电解设备正离子的扩散转移率。R ct的较小值约为0.54（第1个）和0.47Ω（第10,000个），意味着金属电极成绩出**的带电粒子变动和强化的电解抛光质阴阳离子浸入性，得以达成了**的系数效能。

NSPC的波特图体现 在图4 f中。在第1次和第10,000次CV配置后，NSPC电极原材料原材料的相角分开 约为79.7°和77.7°。许多值远少于良好的EDLC（90ᵒ），证实参比电极在N添加后更具可检测的伪电容器性能参数和加厚电势迹象。

如图已知5a如图是，当端电压不超过1.4 V时，CV曲线美略为变化规律，而当作业电流> 1.4 V时，犹豫水的裂开发应，其图形不可能坚持圆形。所以说，这对不对称集成电路芯片，较佳的工作直流电压渠道应调控在0至1.4 V之前。图5b显现了在5到1000 mV s -1的扫描拍摄频率下NSPC的CV申请这类卡种曲线提额。它体现了CV的曲线恢复图形，找不到任何的严重的偏色，说明稳定的电荷量转至和卓越的数率耐热性。

图5c发现从1到150A g -1的感应电流比热容的GCD线性。在不一的功率密度计算公式下，进行充电线性各自自放电相应物高强度对称轴，这呈现该电级兼有人生理想的双电层滤波电容的特点和优异的电电化学分析可逆转性。

在这种操作中，确认酸碱性/酸碱性洗涤剂和活性流程的Zn-TDPAT氧化，经由更好的手段制得好几个种新的NSPC材质。要素和风格图谱科研验证，在炭化全过程时候，NSPC恢复Zn-TDPAT的球状组成部分，但会胜利地将咖啡因中毒的N原子核（11.37 at。％）添加到碳骨架中。该NSPC电级在1 A g -1的电流量体积下可供给386.3 F g -1的非常出色比电阻，在100,000次间歇后其电解电容具备有很棒的电化工间歇相对稳定义（做到力为97.8％）。

根据NSPC不对称nvme固态终级电感器按装和186.9 F G比电阻-1 1 A G到-1。该设配的正能量溶解度为50.9 Wh kg -1 在1.4 V的较佳额定电压窗口化内。本探索提供一些新工艺，使用开发设计一些新的多孔碳与由MOF衍生品的富氮和球体组成部分，代替储能技术和的关于域的要的主要用途是什么选用。
