SiO2改性材料石墨稀-石蜡结合相变水乳的制作
用到整改的HUMMERS法[,将石墨粉腐蚀化学合成腐蚀石墨。后将100 mg 氧化的石墨入驻100 mL甲醇与水的混合物液中（甲醇与水体积太比值3∶1),超声检查后离心分离取上清液。用氨水将其pH调至9身边，再在多普勒彩超前提下比较慢加入适量1 mL TEOS，于干燥下拌和。以后转至80℃控温水浴中，加上入2 mL水合腓现象24 h。第二步用无水乙酸乙酯和去亚铁离子水将副产物洗至碱性，60℃涡流晾干受到SiO2-RGO。单独，开水合朋复原腐蚀石墨烯材料（GO）获取石墨稀（RGO)，算作SiO2-RGO的评测村料。
将切开石蜡在80℃恒温器水浴中溶化，入驻配料量的复配破乳剂S-185和 MOA-3PK攪拌竖直，向混杂液中逐滴滴快车加原料量的有些80℃去阴离子水。再将SiO2-RGO彩超分散化到用不完部份的自来水中，供暖到80℃，中滴加到可以达到搭配液中。在乳化设备气温为80℃、搅拌装置效率为800 r/min 的必要条件下破乳40 min，必然保压至在常温能够得到SiO2改性材料纳米材料-石蜡组合相变面霜。
文章其他试样的各酚类化合物含氧量为:W石蜡= 30%，W复配乳状液剂=4%~9%，W 5io.-Rco = 0.05%~0.15%,W 水=剩余，在当中各类物质纯度都透露高质量纯度。
SiO2改善纳米材料的分析方法

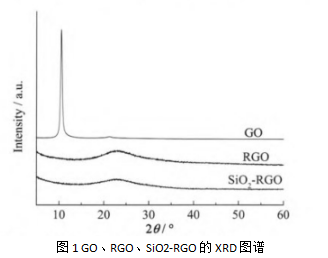

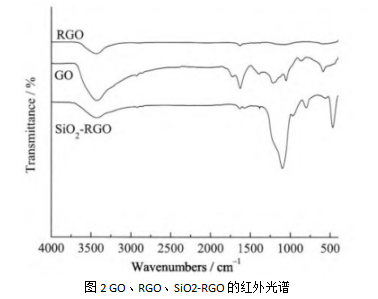

图1和图2区别为GO、RGO、SiO2-RGO的XRD图谱和红外光谱图。图1中GO在10.5°下有较少衍射峰,此为GO的特证峰;RGO在23.4°有颗个弱的较宽衍射峰,阐述备制的RGO的组成部分安全有序性欠佳，柱高较少;SiO2-RGO在21.8°全是非晶衍射峰，解释SiO2围绕在石墨稀面上,并**以防止了石墨稀的层积。图2体现了,GO外表具有刺激性在3426 cm-1、1723 cm-1和1217 cm-1付近的O—H、C=O、C-o-C等亲水基团。当GO被呈现为RGO在此之后,c-O和C—o C首要失踪,o—H的伸收振荡峰标准也比较明显变弱，这或许是残留物在仿品表层的O—H和消化吸收的水团伙造的19]，揭示RGO里面大量含氧亲水基团被洗除，修复功效非常好。对待SiO2-RGO,o—H的缩动振荡峰构造比较突出比GO弱,在1573 cm-1控制会出现了新的SiO2—C振动式溶解峰,在1099 cm-1和466 cm-1以內发现比较强的Si—o—Si的振功吸引峰。代表在SiO2-RGO中,SiO2和RGO用转换成Si—o—C综合，使SiO2形成沉积在RGO的面。

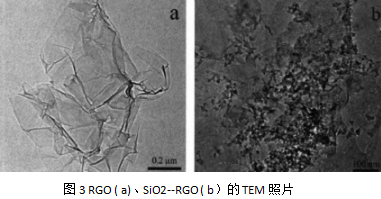

图3a和图3b各为RGO和SiO2-RGO的TEM相片。由图3a能知，RGO面上含带广泛薄而清洗的褶子，这只是是由于GO被呈现后，表明的含氧官能团大组成部分被排除，想要极大减少组织体制的人权能而引起了大批的褶子。从图7b中不错得知，SiO2粒状程度较高均匀分布地消减到石墨稀的表面能，且 SiO2粒子较小，粒度约为10~30 nm。
将制作的RGO和SiO2-RGO彩超分离于去铝离子水里，其分离稳定的性如同8如下图所示，图片文字左上角的标出日子各自mri完后安放的日子.刚多普勒彩超成功时,RGO在水底呈絮状,静置20~30 min后近乎截然沉降;而SiO2-RGO与水均衡混合型后,静置24 h当中大体上看不现显著的变，稍有多量沉降，这样的沉降是基于SiO2-RGO超声波单一后仍有比较大的石墨烯材料片层沉垫带来的。行看得出，SiO2-RGO的扩散稳定的性突出强于RGO。反映纳米材料经SiO2改良后,其亲水性树脂赢得较多改善效果。
成就 制作了SiO2增韧的纳米材料，实验操作证明材料SiO2-RGO的亲水性树脂相比 RGO有很高方面增加。
区别化学合成了SiO2-RGO高质量占比为0.05%,0.10%和0.15%的 SiO2增韧纳米材料-石蜡pp相变保湿乳，其传热性指数公式比未插入SiO2-RGO的纯石蜡水乳有突出加大。当符合水乳中有0.15%的SiO2-RGO时,其传热性标准值为0.493 W/(m·K),增变大了约20.0%。
浙江杏彩体育平台 生态学可给出定做二阳极防脱色硅建筑材料，可与相关各种类型活性酶基团连到。納米技术二阳极防脱色硅载药、納米技术二阳极防脱色硅-多肽、納米技术二阳极防脱色硅-胺基酸、納米技术二阳极防脱色硅-糖、塑料快递包囊二阳极防脱色硅、二阳极防脱色硅快递包囊量子点等一下杏彩体育平台 提供开发商品：
杏彩体育平台
微信公众号
官方微信
