中空花瓣状介孔二氧化硅微球的制备（SiO2）

sSiO2@mSiO2核壳结构纳米复合微球的制备

  将71.4 mL无水乙醇，10 mL去离子水和3.14 mL氨水加入到250 mL三口烧瓶中，机械搅拌下混合均匀，水浴30℃加热。温度稳定后加入6 mL TEOS反应1 h,溶液变为乳白色。称取0.67 g CTAB加入反应体系,搅拌均匀后将5mL的TEOS 以 1 s一滴的速度滴加到反应体系中，继续反应1 h。中止反应，用无水乙醇反复离心再分散，收集洗涤后的产物。在45℃的恒温干燥箱中烘干得到实心二氧化硅@介孔二氧化硅（sSiO2@mSiO2）核壳结构的纳米复合微球。

中空花瓣状/花生状介孔二氧化硅微球的制备

  把1 g sSiO2@mSiO2的固体粉末分散到50 mL 0.6M 的Na2CO3溶液中，磁力搅拌下80℃反应一定时间，将产物离心，洗涤，干燥后550 ℃煅烧6h就得到了中空花瓣状介孔二氧化硅(HFMSs)微球。将Na2CO3溶液的用量加倍，用同样的方法，还可制得花生状的中空介孔二氧化硅(HPMSs)微球。

摇铃状/中空介孔二氧化硅微球的制备

  把0.3 g sSiO2@mSiO2固体粉末分别分散到30 mL 0.12 M 和0.24M的氨水溶液中,在鼓风干燥箱中用聚四氟乙烯内胆的高压反应釜150°C水热处理24 h,将产物离心，洗涤，干燥后550℃煅烧6h就可以分别制得摇铃状/中空介孔二氧化硅(RMSs/HMSs)微球。

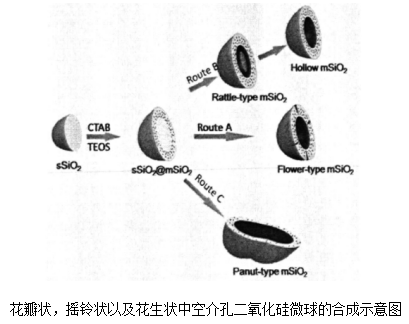

  如图所示，sSiO2@mSiO2核壳微球可以用“一锅煮”的方法,通过TEOS的sol-gel过程，经过两步反应制得。先，用TEOS作为Si的前驱体，水和乙醇作为共溶剂,氨水作为催化剂采用Stober合成法,制得均质自模板sSiO2微球。然后将CTAB作为成孔表面活性剂,通过向反应体系中补加TEOS在 sSiO2微球的表面沉积上一层介孔二氧化硅壳，得到sSiO2@mSiO2核壳结构的纳米微球。

 西安杏彩体育平台 生物科技有限公司可以提供以下二维纳米材料：Mxene、过渡金属碳化物和氮化物（MXenes）、MAX相陶瓷材料、石墨烯、石墨炔、拓扑绝缘体、过渡族金属硫化物（TMDs）、六角氮化硼（h-BN）、磷烯、锑烯、铋烯 智能黑磷水凝胶纳米医药载体、钙钛矿二维材料、二硫化钼（MoS2）、二硫化钨（WS2）、黑磷纳米材料、C3N4纳米片、二维锗烯量子点、酞菁纳米片、卟啉纳米片、碳纳米管定制。

杏彩体育平台 供应定制产品：

掺杂12硅钼酸的二氧化硅薄膜修饰

纳米二氧化硅和二氧化钛复合薄膜(TiO2/SiO2)

碳氟基团修饰的疏水微孔二氧化硅膜

乙烯基修饰的微孔二氧化硅膜孔

表面修饰的有机-无机杂化微孔SiO2膜

三氟丙基修饰的有机-无机杂化二氧化硅膜

透明质酸修饰的介孔二氧化硅包覆金纳米棒

十三氟辛基修饰的疏水有机-无机杂化二氧化硅膜孔

CeO2修饰SiO2担载CuIr双金属催化剂(CuIr/SiO2)

介孔SiO2表面的氨基修饰

氨基嫁接介孔(ATES)弘氨基丙基三乙氧基硅烷ATES-SiO2

十七氟癸基修饰的有机-无机杂化二氧化硅膜

壳聚糖表面修饰的SiO2负载Ni-B非晶态合金

金属钯修饰的负载型聚酰亚胺-二氧化硅杂化膜(Pd-PI-SiO2)

二硫键修饰的介孔二氧化硅微球

荧光二氧化硅纳米颗粒

氨基修饰的荧光二氧化硅纳米颗粒(NH2-FSNPs)

环氧基修饰周期性介孔有机氧化硅

磺酸基修饰的纳米Fe3O4包覆二氧化硅颗粒

烷烃修饰SiO2纳米颗粒

弹性体修饰纳米SiO2粒子改性PBT

纳米SiO2改性PP

纳米二氧化硅改性紫外光固化涂料

米级SiO2改性氯化聚乙烯(CPE)

纳米SiO2改性聚酰亚胺

纳米SiO2改性白乳胶

纳米二氧化硅改性脲醛树脂

纳米二氧化硅改性丙烯酸树脂

SiO2改性的V2O5-MoO3/TiO2催化剂

二氧化硅改性热固性聚酰亚胺

SiO2改性钒钨钛催化剂

纳米SiO2改性环氧涂层海洋腐蚀规律

SiO2改性MCM-22分子筛上联苯

纳米二氧化硅改性的两性离子星形丙烯酰胺共聚物P(AM-co-DMMPPS-co-NSFM)

二氧化硅改性活性炭

超疏水纳米SiO2改性环氧丙烯酸树脂涂料

纳米二氧化硅改性混凝土

二氧化硅改性的碳点荧光粉以及荧光硅橡胶

微米和纳米SiO2改性聚四氟乙烯

纳米SiO2改性聚乙烯醇渗透汽化膜

SiO2改性的Cu-ZnO/HZSM-5催化剂

纳米SiO2改性上浆剂

纳米SiO2改性乳液上浆剂

接枝和交联对纳米SiO2改性NR/PP共混型热塑弹性体

纳米SiO2改性超高分子量聚乙烯(UHMWPE)纤维

SiO2改性氧化铝材料

形状记忆聚氨酯/SiO2纳米复合材料

纳米SiO2改性尼龙

纳米SiO2改性聚合物锂离子

纳米SiO2改性脲醛树脂

纳米级SiO2改性水泥胶砂

纳米SiO2改性酚醛树脂

二氧化硅改性二氧化钛(SiO2/TiO2)

纳米二氧化硅改性硬质聚氨酯泡沫塑料

纳米SiO2改性海藻酸钠/壳聚糖双极膜

纳米SiO2改性炭纤维乳液上浆剂

纳米SiO2改性浇注型聚氨酯

纳米二氧化硅改性聚丙烯复合材料

纳米SiO2改性环氧树脂结构胶

纳米SiO2改性核壳型氟碳乳液

纳米二氧化硅改性聚丙烯酸酯无皂乳液

纳米二氧化硅改性水性聚氨酯分散液

聚氨酯弹性体/纳米二氧化硅改性聚氯乙烯材料

SiO2改性低表面能纳米结构无毒海洋防污涂料

纳米SiO2改性水性聚氨酯

纳米SiO2改性壳聚糖载体

端羧基液体丁腈橡胶CTBN结合纳米SiO2改性环氧树脂

二氧化硅改性片状铁粒子

纳米二氧化硅改性石蜡微胶囊相变储能材料

纳米SiO2改性环氧树脂

缩聚表面接枝纳米SiO2改性聚对苯二甲酸四次甲基酯（PBT）

纳米SiO2改性玉米淀粉/聚乙烯醇复合薄膜

SiO2改性丙烯酸酯树脂涂料

纳米二氧化硅改性水性木器乳液

纳米SiO2改性天然胶乳

zl 04.26
