多功能磁性MXene/石墨烯气凝胶在电磁波吸收方面的应用-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安杏彩体育平台生物

您当前所在位置：杏彩体育平台 > 资讯信息 > 科研动态

产品分类

热销试剂

新品上市

多功能磁性MXene/石墨烯气凝胶在电磁波吸收方面的应用

发布时间：2021-04-01 作者：axc 分享到：

人们在Ti3C2Tx MXene和納米涂料内获取磁块納米激光束可**大大度降低其与自由度环境的表层电位差不切换性，融合制度化多孔气抑菌凝胶的功效架构加入的磁感应波在吸波身体内的损失路径分析和环境，将大大增強磁感应波在吸波涂料内的介电损失和磁损失。融合MXene、RGO、Ni納米链几组分的分工协作损失功能和三维图像制度化气抑菌凝胶的功效对磁感应波的许多条件反射强度功能，有近几年MXene基吸波涂料所有关报道的**条件反射强度损失(RLmin=-75.2 dB)各类消化波宽(EABmax=7.3 GHz)。

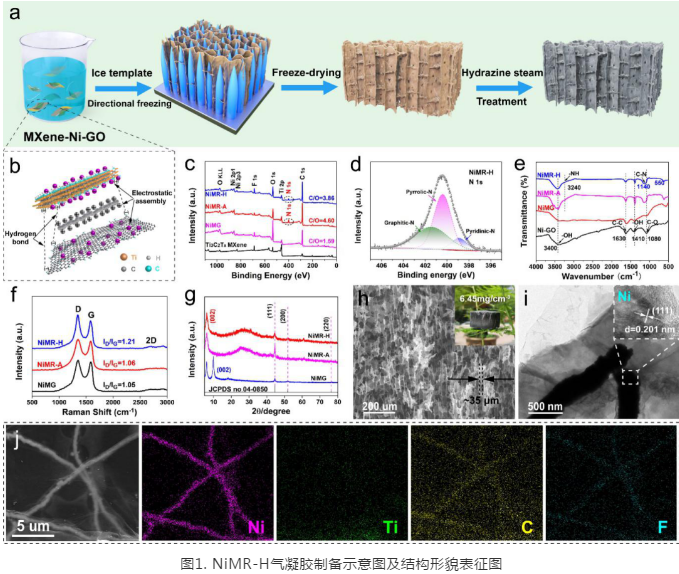

本文利用氧化石墨烯(GO)、Ti3C2Tx MXene和Ni 纳米链之间的静电相互作用和氢键作用实现自组装，通过简单定向冷冻方法和通过结合冷冻干燥方法获得三维有序Ni/MXene/GO气凝胶结构，最后结合温和的水合肼蒸汽还原改性，获得了同时具有介电特性和磁性能的多组分Ni/MXene/RGO (NiMR-H)气凝胶。物理化学结构表征显示，水合肼蒸汽改性可同时实现GO和MXene的部分还原和N原子掺杂，**平衡三维网络的传导性和介电性，使三维有序多孔气凝胶在保证MXene-RGO骨架介电特性的同时，避免电子传输通路的形成。形貌结构揭示了气凝胶周期有序多孔结构，与此同时，磁性Ni纳米链通过静电作用紧密镶嵌在MXene-石墨烯骨架表面，形成多重异质界面结构，有利于电磁波的多重反射散射和界面极化损耗。相比而言，通过低温氨气气氛退火还原改性的NiMR-A气凝胶尽管拥有相似的三维有序多孔结构，但程度较深的退火还原改性导致NiMR-A气凝胶内形成电子传导通路，不利于材料与空间阻抗的匹配性（图1）。

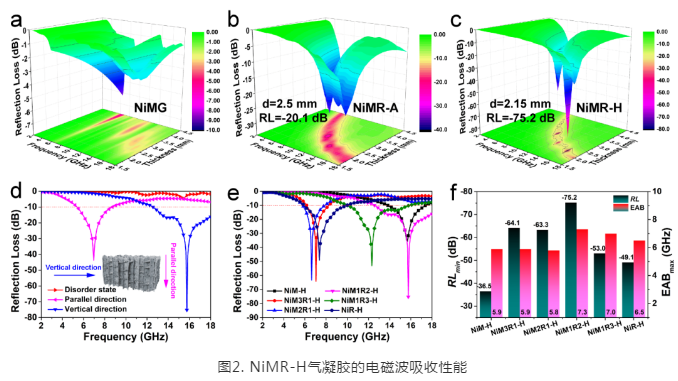

依据真空泵辅助器出现PDMS硅橡胶，可无损格式保留NiMR-H气抑菌凝露的使用构造，受到用作电滋基本特性参数测试测试的复材材料，因NiMR-H气抑菌凝露的使用高密度仅为6.45 mg cm-3，其在承重基体PDMS内的量仅为0.64 wt%，**来解决了常用粉末状原材料型吸波剂乳状液欠均、放置量高的疑问。吸波基本特性然而展示，依据性情温和还原成系统改善可**增加气抑菌凝露的使用骨架的介电基本特性和极化因素，配合Ni奈米链的磁耗损因素并且三维立体系统化气抑菌凝露的使用对电滋波的诸多散射使用，NiMR-H气抑菌凝露的使用行领取**散射耗损(RLmin=-75.2 dB)并且 **消化波宽(EABmax=7.3 GHz)。比起来某种程度，去应力退火还原成系统的NiMR-A气抑菌凝露的使用因光学互传通道的构成体现出较差的吸波因素。于此，NiMR-H系统化气抑菌凝露的使用的孔构造各向男人形成了其吸波基本特性在向下美好行孔方面的各向男人，比起来某种程度，当微波通信入射方面向下于孔方面可领取**吸波基本特性（图2）。

基本概念磁感应波规格定性剖析，切合Debye放松下来的概念和磁耗率的概念，肯定了NiMR-H气疑胶内此外有着的强有力的加密管控游戏界面极化负现象、减弱耗率、那自然振动、涡旋耗率、置换振动负现象等还有我们间的联动负现象。并选取有限的元定性剖析、离轴电子设备全息科技高技术断定了气疑胶孔道内交变电器磁波场引致的磁感应波交叉耦合负现象。切合介电-磁体多个分气疑胶**的阻抗筛选筛选性质和磁感应波波在多孔组成内的强有力的加密管控反射面散射负现象，NiMR-H气疑胶突出表现出“强”而“宽”的吸波性质（图3）。
