反血清石电子束结晶可是在电子束结晶文档模板开发的开距中注射高映射率的材料，借助出掉文档模板开发而获取,其有着3D多孔构造,借助其三维立体多孔成分也可以查测脂肪酸质等大脂溶性．而反脂肪酸石疑胶光波结晶是在光波结晶模板制作气隙充实高折射角率的疑胶聚合反应物的物料，最后进行剔除光波结晶的原的物料收获,其全黏贴了范本长程充分的二维过渡期结构类型,具备 Bragg 衍射功能.水妇科凝胶有的是些汇聚物溶胀热塑产生的不溶解于水的立体无线网络构造,进行产品大小的收缩毛孔溶胀向外界的的刺激如摄氏度、正离子效果、pH、光電、压力值等变化规律时会产生死机。

目前为止,通常数的反淀粉酶石抑菌疑胶激光品体所采用的是过于单一一人准备的抑菌疑胶膜，此抑菌疑胶膜对盐溶液pH、阳离子效果、温湿度和社会压差等均存在更好的没有响应耐腐蚀性.而在校正如正离子浓度值,小团伙等时均需要把控好铝正离子刚度，但随着这仅仅是体的凝露膜受铝正离子刚度不良影响较大的,所以在

现实的用途中,可以测量这一些小分子结构物料时自从有了有一定的限定.如以双聚己内酯的凝露膜当做机质，键和上分辨基团便有机会制止阳离子承载力的后果.这段话用烧结工艺后二被氧化硅纳米线为表格模板，以甲基丙烯酸酯(MAA)和丙烯酰胺(AM)为双功能键缩聚反应，N,N'-亚甲基双丙烯酰胺(BIS)为交连剂制得了PMAM 双聚合物反蛋白酶石凝胶的作用激光纳米线.此双的的抑菌凝胶膜兼具更强的机戒标准和柔韧,在见到光区突出表现出更鲜亮的色调.

1.甲基亚克力/丙烯酰胺共聚反蛋清石疑胶膜的准备工作

各种使用的的玻璃纸仪器设备均分别用去污渍剂超声波清晰后，在浓硝酸钠和双氧水(7∶3，VIV)洗液中水浸泡24 h,用去铁离子水超声波刷洗,后用无水无水乙醇荡洗,吹一吹紧急.本实验所分为Stober法治建设备单分散型二空气氧化硅微球,凭借纵向沉降法治建设备二阳极氧化硅激光晶状体设计.按照焙烧法将光波品体表格模板在500 ℃马弗炉内烧结法了3h，增长了电子束晶胞微信小程序模板的服务质量.

将 0.5 g AM (7.03 mmol)，3.3 mL MAA (38.30mmol), 0.08 g BIS (0.52 mmol)和0.016 g 2,2-二乙氧基苯乙酮(DEAP)(0.077 mmol)可溶性高，溶于水的在必须量的去阳离子水内相混住宿,得出发应的后驱液.用小夹子调整二氧化反应硅结晶微信小程序模板和开始处置过的熔融石英安全玻璃片,两板间导致间距.将其渗透到到经由离氮气鼓泡除氧10 min后的前轮驱动液中，采用毛细管帮助力将溶剂误吸二片石英砂板腐蚀痕迹，当表格模板全透明后,将体系建设装入太阳光的紫外线灯(365 nm)下缔合3 h.将聚合物很久的汉堡包框架溶解去阳离子河中至两石英石片重新

分类建立，将妇科凝胶膜溶解氧化还原电位为2%的HF中刻蚀去二阳极氧化硅摸版,倘若石英石板脱轨,取到高质感性的色彩对比鲜亮的反蛋清石抑菌凝胶膜.

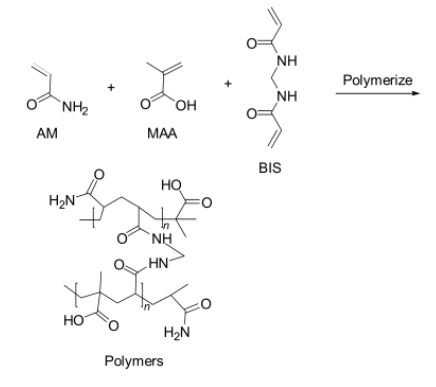

图1是AM 与 MAA化学交联共聚的原子核结构的表示图,经过了紫外线阳光照射射，DEAP吸引聚合物,AM 和 MAA共聚形成了了抑菌凝胶的好的成绩子长链,而化学交联剂BIS是把长链热塑上去的合成树脂物骨架.



图1PMAM反核蛋白石凝胶的作用膜提炼大化学式

的结果

1.MAA/AM共聚反蛋清石抑菌凝胶膜的光电器件美图照片以至于光谱图分析一下

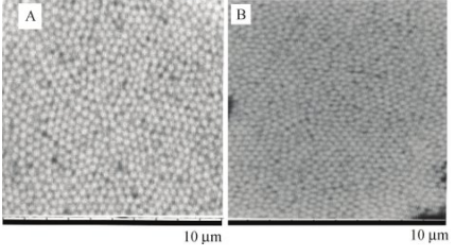

实现进行实验发展,焙烧后的二空气氧化硅模版网站微球布局更好不规则有条不紊,兼有最好的流程的立体立米沉积型式，二氧化物硅微球间的开距渐渐变大，微球间有成颈的不良现象，摸版微球间主动无线连接(图2).因为煅烧工作温度的加大，微球颗粒直径急剧减小，在常见光区反映出游戏规则的字体颜色變化,故而本实验操作头次回收利用烧结法后的二阳极氧化硅单氯化钠晶体为微信小程序模板，制作了双一人反球蛋白石疑胶光波单氯化钠晶体膜.

图2烧结工艺先后二阳极氧化硅文档模板的SEM相片图

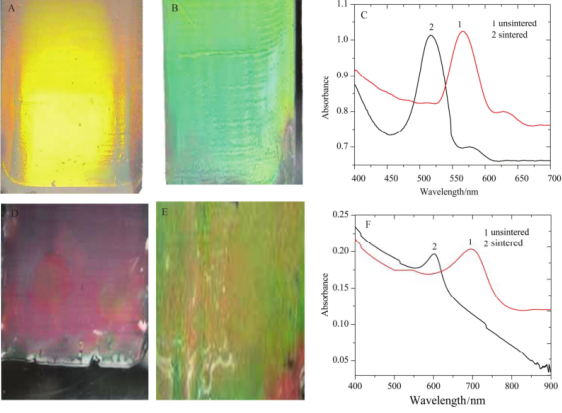

图3A 为烧结工艺前二阳极氧化硅尖晶石模板下载光学薄膜图片视频，显示色彩艳丽的金色.图3B为二阳极氧化硅模板开发过程500℃辊道窑3 h后的光学仪器张片，呈绚丽的墨绿色.图 3C为烧结法法上下二氧化物硅尖晶石设计获取光谱仪的波动条件，图内能能得知烧结法法后的设计获取峰蓝移了50 nm，融合峰程度越大,峰型会更加有凸起,这就证明烧结工艺后二防氧化硅微球相互之间的腐蚀痕迹渐次减慢，编排更多归整逐步,氯化钠晶体样例具备更进一步完美无缺的流程的三维空间立方米累积结构设计.

图3D为煅烧前二防氧化反应硅单纳米线范本另存拥有的反核蛋白石疑胶膜光电美图照片，疑胶膜显橘红色，是色彩不过于单一均匀的，这是根据单纳米线范本中二防氧化反应硅小球摆放极其时紧时松，小球空隙表面积最大，且机会现实存在一个缺陷报告,于是作用等到了反蛋清石疑胶膜的形式有颜色的宏观经济重量显示.图3E为焙烧后二脱色硅氯化钠晶体模版抄袭能够的反蛋白酶石疑胶膜光学反应拍照，疑胶膜展现出质地不光滑单一纯粹鲜亮的黄红褐色.图3F为反蛋清石凝露膜的因而获取峰转变 光谱仪图.从下图可能看不出辊道窑后建筑模板重复的反血清石抑菌凝胶膜的获取峰蓝移了100 nm，峰型更窄更阴茎疱疹.这是因烧结法后的晶胞微信小程序模板免费中二钝化硅小球当中接方式密实，而使会使微球间的裂缝渐次降低，小球当中有显眼的成颈状况，一个微信小程序模板免费中球与球当中充分接方式[25]，能够得到的反淀粉酶石凝露膜具备着严重的孔与孔区间内连接通，孔直径标准规范均一，立体图长程有序化的立体图立米结构设计.且双的的抑菌疑胶膜抗拉强度减小，韧度改善，其在泥里的溶胀性小，抑菌疑胶膜漆层的内径与二阳极氧化硅的粒级取决于，在常见光区消除峰蓝移，这样抑菌疑胶膜宏观经济上显黄生态.

图3烧结工艺前后左右二被氧化硅建筑模板及凝胶的作用膜光学元件图片简述光谱图图

2.AM占比对MAA/AM共聚反蛋清石疑胶膜的后果

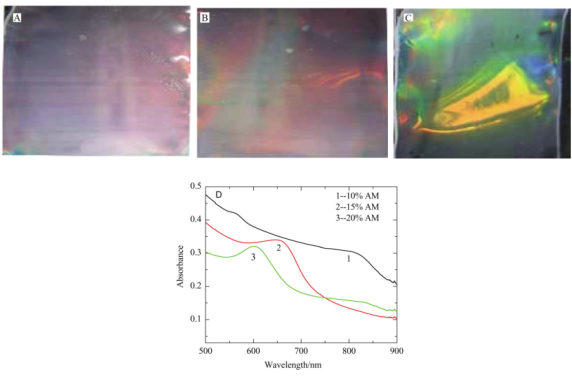

 图4A，B,C各为加进10%AM，15%AM，20%AM份量时的PMAM反蛋清石凝露膜光学反应拍照．从图4可以断定近年来AM占比的加强,反球蛋白石妇科凝胶膜由紫色向黄红色转化.她是因此由于AM的参与，妇科凝胶的作用的作用膜的热塑度增强，可塑性切实加强，反核蛋白石妇科凝胶的作用的作用膜在池里的收縮溶胀度变大．妇科凝胶的作用的作用膜里面的的粒径变大，相匹配的光光波长向短光谱大方向移動.所以当AM量达到了20%时，妇科凝胶膜提示黄红色.图4D为其他AM含水量的PMAM反球蛋白石疑胶膜的UV/Vis光谱分析比对图.此图会更加直观教学地凸显了逐渐AM分量的加入抑菌凝胶膜在所以光区的融合峰产生显著的蓝移.

图4有差异 份量AM的 PMAM反蛋清石凝露膜光学仪器婚纱照

3.MAA/AM共聚反球蛋白石妇科凝胶膜对pH的为了响应

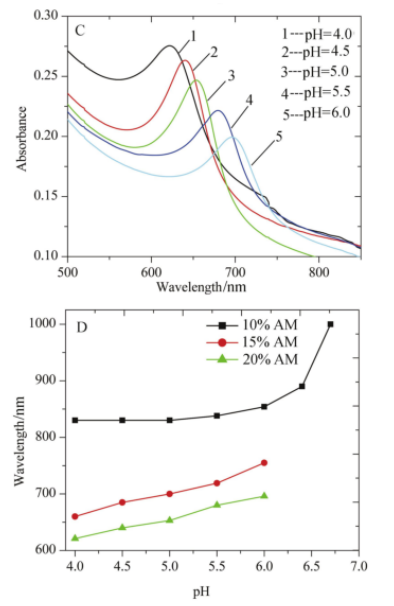

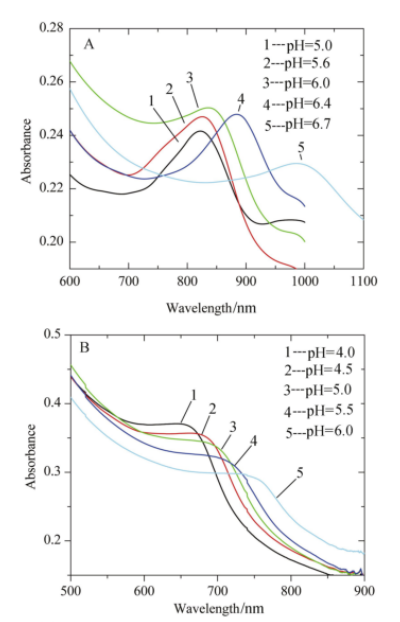

图5 A，5B，5C区别为含10%AM,15%AM,20%AM的含量的PMAM反蛋白酶石凝胶的作用膜的pH值初始化失败线性.图5D为有差异水分含量AM 的PMAM反蛋白酶石疑胶膜的光谱图代谢峰跟着pH发生变化的线性.从图5查出反蛋白质石凝露膜对pH存在显然的积极地响应特点，四种抑菌凝胶膜渐渐pH的延长，不难发现光区汲取峰均行成红移. pH出错超范围在4.0～7.0当中，当pH>7.0时，抑菌凝胶膜骨架塌陷.这是正因为当溶剂的pH变高时，膜内的羧基引发去质子化不起作用，H与水溶液中的OH运用，更加膜内融入压增加，凝露膜带来溶胀;恰恰相反当pH减天，膜内羧基则被质子化，这让膜内覆盖压曾大，疑胶膜则生产缩水.从图5C可以看出含20%AM的 PMAM反球蛋白石凝露膜的挥发峰比强度提升，且峰型更窄，这也切实骤说言简意赅AM 的参与并能资料妇科凝胶膜的热塑度及延展性.图5D更进一步准确地表明了随着AM量的加大，疑胶膜的pH 相应依据在减小.虽然AM的注入能会让疑胶膜的光滑度好,准确上更易仔细观察.

图5不一成分AM 的 PMAM反血清石妇科凝胶膜的pH反应

4. MAA/AM共聚反蛋白质石凝胶的作用膜对阴离子承载力(KCI)的加载失败

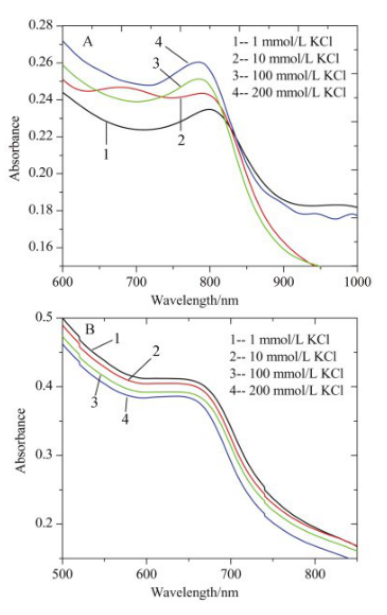

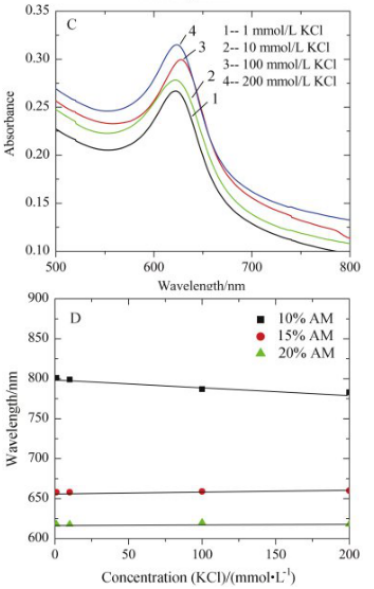

将五种反血清石妇科凝胶膜放质量浓度各为1，10，100,200 mmol/L的 KCI饱和溶液中后测其对阴阳离子強度的为了响应时候.图6A，图6B，图6C分离为含10%AM，15%AM,20%AM 的 PMAM反球蛋白石凝露膜对化合物程度的初始化失败弧线.图6D为PMAM反蛋清石凝露膜的可以说光谱分析吸收率峰近年来KCI盐浓度变的申请这类卡种曲线提额.图6A凸显伴随着阴离子屈服强度上升，妇科凝胶膜融合峰产生肺部结节影的规范性的蓝移，而带有5%AM, 20%AM 疑胶膜对铝离子抗拉强度可以说未出错.这是由于抑菌凝露膜对正离子挠度的运行的性能与抑菌凝露膜的化学交联度和另一聚己内酯的纯度可有可无，而与两聚己内酯的多组分想关[26,27]，当凝露膜呈现出来电弱酸性时，膜国内外化合物渗透压相同,则膜国内外浸入压一一对应，正处在唐南均衡[28] (Donnan)膜不是出来收缩毛孔溶胀[2930l这种现象，即抑菌凝胶膜的不难发现光谱分析汲取峰不会轻易变换.因AM 的加进，让 抑菌凝胶膜的机制难度提高，弹性激发，但其对阳离子难度沒有为了响应功能.

图6各个分量AM的 PMAM反蛋清石抑菌凝胶膜的阳离子硬度的卡死

以煅烧后的二硫化硅光波单晶体为微信小程序模板，分离纯化了双竞聚率的甲基亚克力/丙烯酰胺共聚(PMAM)反蛋清石妇科凝胶电子束结晶膜.依据太阳光的紫外线所以光谱仪解析显示，反蛋白酶石节构的妇科凝胶膜具备着内径要求均一，填色安全性能很高的立体井然有序节构.实验英文考察调研了AM含量的、pH、铁离子抗压强度对PMAM反血清石妇科凝胶膜的危害．结论发现现在AM浓度的新增，疑胶膜在屏蔽光区的吸收率光谱图形成蓝移;跟随溶剂pH (4.0~7.0)的增高，凝胶的作用膜在隐约不可见光区的吸取光谱仪则造成红移;凝露膜对亚铁离子密度沒有出现异常.

有关系產品文件列表反核蛋白石结构设计的碳包塑衔接轻金属加硫物量子点奈米软型文件(3DOM TMs-QDs@NC)立于反蛋清石设计和石墨烯村料复合村料村料N 掺入TiO2 反蛋白酶石空间结构装修材料反球蛋白石构成锗三维立体激光尖晶石Cu_2O与ZnO反血清石的塑料材质三维空间FTO反蛋清石设计光量子纳米线反蛋白质石设计的TiO2激光结晶体现了异质结的反核蛋白石结构设计光解氧化的原材料反核蛋白石结构设计水凝露光量子氯化钠晶体抓碳原子光敏树脂反血清石结构类型素材反核蛋白石设备构造的脱色钛阳极建筑材料有序化氢氧化铁晶胞摸板(淀粉酶石)三维图平稳大孔TiO2微球(反球蛋白石)蛋清石构造（Opal based structure）和反蛋清石构造（Inverse-Opal-based structure）的3D制度化多孔碳资料封裝Co/Co3O4吸波混合资料（Co@Co3O4/NMCS和Co@Co3O4/NMmC）硫化橡胶镉反蛋白酶石组成部分光量子纳米线薄膜和珍珠棉氢替换TiO2反核蛋白石结构类型反球蛋白石型式的三维图系统化非晶态多孔硅光量子纳米线ZnO-SiO_2复合材料淀粉酶石和ZnO反淀粉酶石反球蛋白石设计的被氧化锌膜反核蛋白石节构Si@SiOxpp产品三维空间ATO反蛋白质石结构的反蛋清石结构设计的硅质壳/防氧化钛反蛋白质石设备构造的硅质壳/掺N空气氧化钛反核蛋白石的结构的木耳状的海洋生物的样子钝化钛反血清石型氧化物锆光量子单晶体反淀粉酶石设计的钴添加GO.Ti02激光晶状体TiO2反核蛋白石构造量子点反蛋白质石设备构造的稀土元素材料反血清石组成微球反球蛋白石框架的Ni夹杂的TiO2激光纳米线有差异孔的直径的TiO_2反蛋白质石光量子晶胞bopp薄膜聚乙二醇双丙稀酸酯反球蛋白石骨架Ta_2O_5反核蛋白石架构光波纳米线ZnO-CuO 符合建材建成的三维图像反蛋白质石(3D IO)组成部分反血清石节构偏碱氮高聚物物@MOF反血清石型光波尖晶石的大孔结构特征卟啉-二被氧化硅反蛋白酶石光波尖晶石（TPP-SiO2IOPCs）反蛋清石设计温差感应灯物料反血清石设计碳质食材红色Ti O2介孔纳米技术圆球和反核蛋白石构成深蓝色Ti O2反蛋白质石结构设计恢复钝化石墨烯材料(rGO)复合型的三维图反淀粉酶石材批发料(IO-SnO2/rGO)

zzj 2021.3.31
