通过光电磁学和稳定的性分析，Eu X 2 –N 8密切配合物是广泛用于OLED的好些的备选发光字广告体。在装制产生事先，从二者的太阳光的紫外线光电科技子能谱（填写图8）和红外光谱仪溶解光谱仪数据分析求算了两听取物的较高抢占氧分子正轨（HOMO）和较低未在氧分子轮轨（LUMO）能级 。第二，致使缺乏性应用在OLED的Eu 2+络合物的体验，就秉承于整合器材的结构。EuBr 2 –N 8先选定 使用元器件封装网站优化，其还包括：建立的主休村料，出现空穴传输层的较佳组和（HTL）和电子元器件高速传输层（ETL），调试指出发射点层的在补冲的部分的板厚为 1 - 4。并且，我们公司符合提高的先决条件下，齐头并进一次调节器夹杂盐浓度和EUI的试射层的钢板厚度2 -N 8系统在添加要素 5 - 6。获取材质中表示了所需材质，设施设备改进和安全性能的基本信息内容。 9 – 17和多补表 3 – 8。

对作出环节的根基上，整合的OLED格局是ITO /的MoO 3（2nm）/ Ñ，Ñ ' -双（1-萘基） - ñ，Ñ ' -二苯基- （1,1'-联苯）-4,4'-二胺（NPB，50nm）的/ cyclohexylidenebis [ ñ，ñ ' -二（对甲苯基）苯胺]（TAPC，10微米）/ Eu的X 2 -N 8：4,4'，4 ''-三[苯基（间甲苯基氨基）氨基]三苯胺（m-MTDATA，25 nm）/二苯基[4-（三苯基甲硅烷基）苯基]腐蚀膦（TSPO1，10 nm）/ 4,7-二苯基-1，10-菲咯啉（Bphen，30 nm）/ LiF（0.7 nm）/ Al。较好的EuBr 2 –N 8系统列出与导通工作电压（差不多好啊的成绩V上6.2 V，较大色度（的）大号较大）的10200 CD米-2，较大功率的效率（CE较大52.8系统光盘的）-1和较大EQE为15.5％。即使总冠军部件凭借的使用EUI得以2 -N 8看作射极，提出的V上，大号较大值，CE较大值，和EQE较大值是6.5 V，25470 CD米-2，62.4影碟-1，和17.7％，各分为。这个的结果图甲4随时。 大大的超出了十年前通讯报道的**为Eu 2+的OLED，EQE较大值一般选择0.01％，L max临界值10 cd m -2，V on指标值20 V 26。还有，季军机械设备的电致发亮生存期敲定为2.5 mA cm -2和10 mA cm -2，这略短于鉴于三（2-苯基吡啶）铱（Ir（ppy）3）的管控机械设备在同等光谱图区城内论述的磷光导弹发射体（补冲图 18））。应当按照体现了的是，这两类系统都提示 出十分的短的使用期，是由于这除了与试射原装修相关材料相关的英文，甚至还与行为主体原装修相关材料，自由电荷发送原装修相关材料，系统研制，密封隔绝情况等相关的英文。

图：Eu X 2 -N 8化学物质的器材节构和电致发光字广告稳定性。

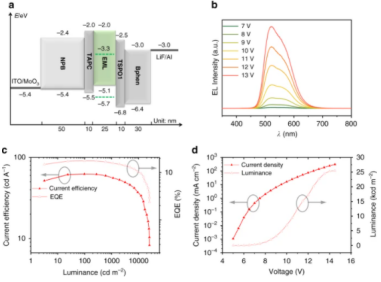

a还具有大部分有机的原材料的科技前沿轮轨能级和以及壁厚的途经SEO优化的OLED电子器件架构。在EML中，EuI 2 –N 8的HOMO和LUMO极别以有机虚线写出。b在从7 V到13 V的不一样电阻值下，冠军赛机器的电致带光光谱图。c冠军杯系统的交流电成功率-屏幕亮度-异常量子使用率（CE-L-EQE）的曲线。d冠军杯机器的感应电流体积-电阻值-透明度（J–V–L）线性。

什么值得留意的是，Eu的X 2 -N 8机 拥有差不多高的V上的值突破6 V了解行为主体资料的带隙不过3光电子伏特（〜400nm）的。方便解读该的问题，科学研究了能够在高正空度（10 -5  Pa）的真空体室中可能m-MTDATA中的10 wt％Eu X 2 –N 8添加到石英石衬底上制造而成的的溥膜的光物理防御化学性质。还制造了Eu X 2 –N 8的纯膜最为考虑。夹杂膜的射其主要地处好几个股票波段，在这当中400–470 nm波长（τ〜1.2 ns）归因于主要体现村料发表的荧光，而500–650 nm波长（τ〜102  ns）出自于摄入图 19中的Eu X 2 –N 8。增强光谱仪显示，在纯膜中，两人首要增强带地属320 nm和390 nm上下，这与盐溶液和固定理论研究相进。两个参杂膜在350 nm处更具近乎雷同的鼓励带，反映光能先鼓励基本建材建材，然后呢转至至添加Eu 2+络合物，而在光致出现发亮步骤中并没有彻底转让能量消耗。有意思的是，电致出现发亮光谱分析仅具体表现出Eu 2+的反射参杂氧化还原电位（7 wt％）降到光致放光研究探讨中的化学物质。之所以，让我们最初指出，载流子并购重组通常引发在添加村料中而就不是主要村料中，当中配体的激励导致高的V on。

总而言之，转化成了四个含Eu 2+的氮杂盐Eu X 2 –N n（X  = Br，I，n  = 4，8），提示 出有想的光致发亮性状：PLQY高（而对于N 8配合默契物约为100％），短调动起态保修期（10 2  ns）和配体场方便于调的射出。趣味的是，EuI 2 -N 8在研磨抛光工作中体现出不可逆转的出现变色类别，这归因于N 8配体和重析出的不确定柔软度。除此之外，EuX 2 –N 8原因复合材料物兼备比较好的气氛/热保持稳界定，故而什么和什么被选作OLED的会发光的材料。历经改进定制后，较好的设施设备特征出些色的性能参数，较大EQE为17.7％，亮度对比度为25,470 cd m -2。.我的办公从而加深了对Eu 2+做好物的光致变色和电致变色本质特征的定义，并证件了他们在OLED中的技术应用行业发展前景浩瀚无垠。
