核壳结构Ce02空心球负载金纳米颗粒（定制厂家）

金納米激光束鉴于兼有较高的吸附剂的作用腐蚀反應活性氧,近来来备受深入分析者的通常重视。有点是负债型金吸附剂的作用腐蚀剂,逐渐被察觉到会吸附剂的作用腐蚀许多业务类型的无机化学反應,如碳氢无机化合物腐蚀、甲醇的分离纯化、水蒸气更改反應等。后文在以自动合成新形貌吸附剂的作用腐蚀平台、保持稳定金激光束的三重目的性下,分离纯化了层次性形貌的二腐蚀铈来有所作为金的平台,接着又共建了核壳结构设计来维系金激光束的納米级尺寸大小。

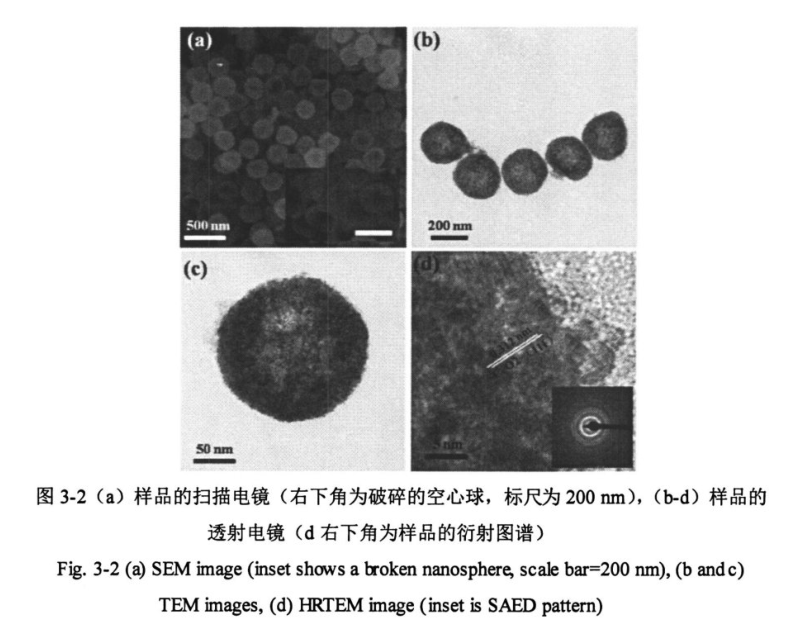

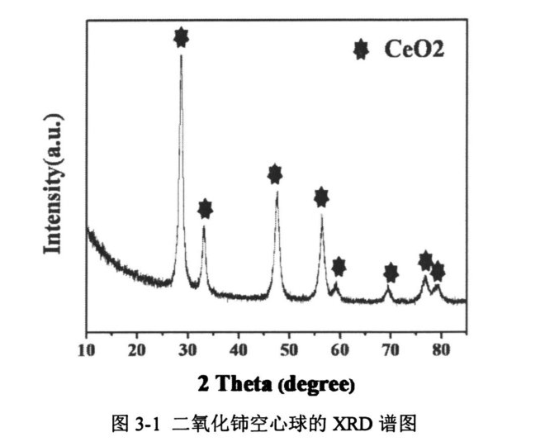

明确方式正确：顺利可以通过无摸板三步水热法,备制出了拥有多孔成分的Ce02中空中球。探索表述：二被空气阳极氧化物发生现象铈球长度210 nm的样子两,内中空中,外表由5 nm的样子两的二被空气阳极氧化物发生现象铈阿尔法物体构成,壳管厚度约40 nm还有都存在着更多的孔道成分,比外表积满足167 m2/g。顺利可以通过关注有差异发生现象精力的乙酰乙酸形貌,求出中空中球的型成机制是在奥式真空干燥原理下的阿尔法物体自拆卸。这样来为媒体,制备中空中二被空气阳极氧化物发生现象铈载金离子液体剂Ce02/Au,并与商业服务用粉尘二被空气阳极氧化物发生现象铈过载金离子液体剂用到了化学活化评测。結果表述：载金中空中铈球的发生现象传送速度(K=0.361 min-1)高与载金淘宝商品铈的发生现象传送速度(K=0.249 min-1)。还有,中空中二被空气阳极氧化物发生现象铈担载金离子液体剂在重新用到了7次，,对硝基苯酚依旧拥有95.68%的变为率。

以便加强金促使剂的稳判定高性,制止其在低温环境焙烧和促使化学反应中集中长成和剥落,在下一方面的地基上转化成了以实心二腐蚀铈为核,环境下金后包裹介孔二腐蚀硅的新颖实心核壳组成CeO2/Au@SiO2。效果体现了：CeO2/Au@SiO2促使剂享有稳判定高的弧形组成,外链二腐蚀硅壳层享有布局合理的介孔组成,还它的厚度可在15-75 nm之間干预,壳层间金颗粒分布点不光滑。在热稳判定高了解实践室中,750℃下核壳组成的促使剂仍能抑制组成的稳判定高性,金颗粒找不到严重的影响,而有所作为评测的CeO2/ Ao促使剂中的二腐蚀铈和金颗粒都拥有越来越严重的焙烧工艺后果,体现了二腐蚀硅壳层是可以**的抑制催化活性中在低温环境下的焙烧工艺。

西杏彩体育平台  生物技术出示几种技能化的金微米阿尔法粒子符合材质：

金nm激光束

金奈米链

金微米星,cas7440-57-5

金纳米技术三边形片,cas7440-57-5

空心金nm壳,cas7440-57-5

油类金nm笼100nm,cas7440-57-5

金纳米技术笼  50nm,cas7440-57-5

PEG化金纳米技术棒 （长径比 15）（羧基后部）,7440-57-5

油可溶性金纳米技术棒（长径比15.0）

聚苯胺/納米金组合用料

匹配体掩盖的永久磁铁介孔硅/金纳米级结合材质(MMAN)

聚二甲基硅氧烷-纳米级金混合素材(PDMS-AuNPs)

金纳米级物体/壳聚糖-石墨稀纳米级和好素材(AuNPs/Chit-GP)

稀土元素奈米微粒-金纳米技术物体AuNPs@UCNPs

纳米材料/微米金挽回食材

配位聚苯胺表达奈米金

多糖呈现纳米级金

多肽淡化微米金

壳聚糖呈现nm金

金-钆纳米级混合建材Gd-Au

微米金-二硫键-聚亚克力 Au-ss-PAA

有色金属上转为粒子掩盖金磁纳米技术结合材料

油可溶性金微米粒状 200nm

NO背包金微米a粒子

金包银nm颗粒肥料

有机会原子或高原子表达金奈米粉末

载药靶点**体现金納米颗粒剂

环丙沙星修饰语的奈米金

阿霉素淡化的纳米级金

金-钆微米黏结原料Gd-Au

电流微米技术火星的弧形硅微米技术颗粒状

微米金包着微米银粒子

奈米技术金过载碳奈米技术管

多肽装饰nm金

聚苯氯乙烯掩盖金奈米顆粒环糊精掩盖奈米金AuNPs@PS

Au@Pt核壳納米金铂納米软型涂料

Ag@Ni核壳组成納米立米块，双文件納米文件

黄金核壳nm材质

二硫化铈基纳米级金符合催化反应材质

金/二脱色硅空心核壳微米球

Ag@SiO2核壳纳米技术物体

Cu-Cd@SiO_2双材料核壳型納米塑料颗粒

双层双彩石纳米级a粒子/二氧化物钛核壳架构

四被氧化三铁-聚苯胺-金纳米技术组合的原材料

核壳设计银包镍纳米技术塑料再生颗粒产品设备

聚苯胺微米金和好物PANI@Au

实心金微米球建材

温暖语音提示：未经许可研究，未能适用于体内实验报告（zhnzhn2021.03.09）
