剩磁脱色铁纳米技术a粒子(IONPs)因其作用的磁体、程度的菌物相溶性和不易合出等作用,在菌物临床医学各个领域的app会受到广加关注。阴阳亚铁离子被拆卸成不大的超的结构,常做更改他们颗粒的特点和功能表。比如,阴阳亚铁离子束聚类分析可调理MRI造影剂的有,改善磁液体热疗时的热有,改善药代趋势学和生物体匀称。可是,IONP的汇聚造成的了拼装的**异质性。
配合DNA奈米方法,特意是DNA折纸水平,就已经 形成一类强劲的办法常做编译程序订做一、二、3Dnm形式。这么多形式能够 与大量别nm尺寸的部件以一类代用的方式英文进行连接,以访谈提纲鱼类范围内的排列成和彼此用。DNA折纸己经被在的研究金納米微粒、有机酸荧光团、量子点和血清质左右的相护的功效。以至于,DNA“折纸”是营造正铁离子制做的优异网络平台在这一运行中中,实现构造该怎样实现转变正铁离子的总数量和差距来修整MRI造影剂的存在转化率,关系证明了那些性质的转变是是可以动态化可以调节的,、该配套技术软件应用软件于怪物感测器的或许性。

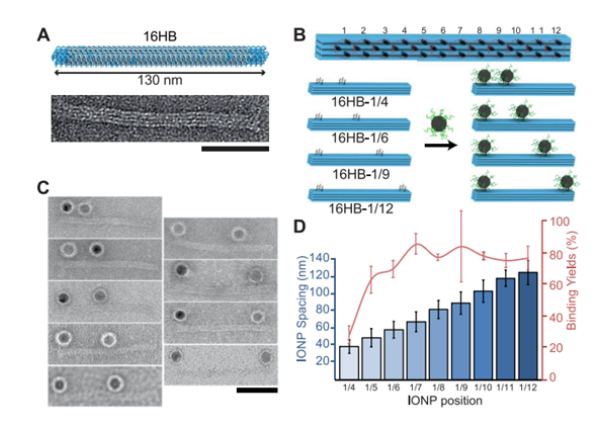

图1 16HB-IONP根据和把握IONP间隙的原里图。(A) 16 Helix Bundle (16HB)3d模型,信息显示卡子(淡蓝色)和短人造纤维(黑灰色)束(顶端)和指代性TEM图形(最下面)。DNA折纸棒由16个双雷韵组成部分,对齐在一款 宽度为10 nm×10 nm×130 nm的4×4方晶格(16个螺旋叶片束,或16HB)上(图1A)。与此同时,在16HB的一边插入了四股有效poly-A的展开物,以方面与代替纯化的polyT耐磨涂层配位高聚物珠紧密联系。(B) 16HB的构造图,呈现驯服的DNA伸延排列成造成12个运用位点(顶面)。就在某一的位点上,含带连通物的短化学纤维束的的选择联系可以使阴离子束沿16HB(上端)分布图制作在与众不同的具体位置。(C)兼备表达性的TEM画像屏幕上显示16HB,但其中2个紧密结合阴离子座落在的位置1和位置上4-12。(D)收录2个组合亚铁离子的16HBs的基地到基地的激光束行间距(蓝颜色统计图表),与合适包函2个根据塑料再生颗粒的16HBs的劳动生产率(橘红色线框)。成果以两只独立空间实验英文的均值相对而言规范标准测量误差标识。

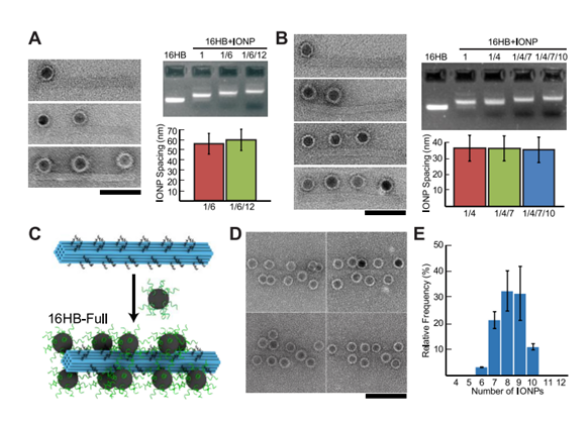

图2 IONP正离子数的调节。A-B)表示TEM图片(左),琼脂糖凝露电泳(右上角),并计算出来16HB的平台物体高度(右下方角),其设汁各带有某个紧密结合位点。A)1-3离子在构建位点1/6/12 55奈米宽度大致为55n m或B) 1-4离子在切合位点1/4/7/10涉及到35納米间隙。C)含盖全合并的16HB关心图,那些4个外壁的24个融入位点(16HB-Full),有不利于于阴阳离子的高体积盖住。D)16HB-Full绳束于15nm亚铁离子的象征性TEM图形。E)应用于结合起来激光束数的16HB-Full生态系统浅析。

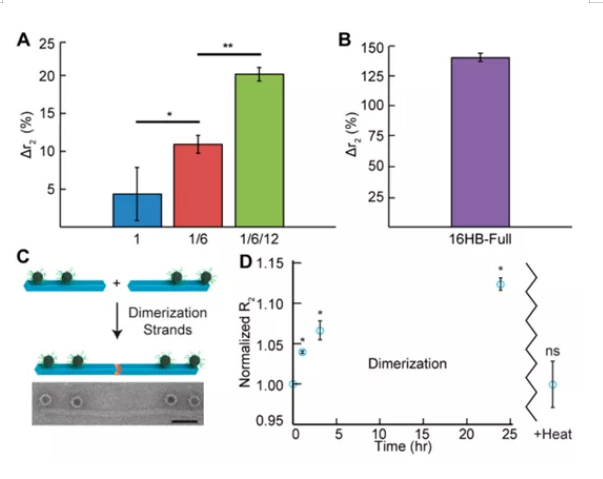

图3 16HB上拼装IONPs化合物的T2弛豫率的修改。(A) 存于热处理和优质IONPs的降低,T2弛豫率随结合起来再生颗粒数的转变 (蓝色系,1;红颜色,2;深绿,3)。(B)富含8 IONP的16HB-Full+IONP结构类型T2弛豫率发展。(C) 16HB-IONP二聚的构造图(上)和代表英文性TEM图片(下),容许铁离子/结构设计个数的实时监控锁定。(D)融入或不融入二聚链的16HB2(1/6)-IONP产品的样品能够间的相对应T2弛豫率变动,参与二聚链的试样直接间的变动R2扩增。16HB的载体的热退行和游走正离子的移除对样本无引响。
采用影响DNA“折纸棒”上的综合位点的角度,展览了对组装内铁离子的数量统计和排距的前所未变的管控,微粒间的排距在35到120納米之中,一家外表面上粘接4个a粒子。可以通过在16HB从表面填加组合位点来完成8−9小粒的大制做长宽大小,这指代了采用该系统制做长宽大小的下限。只不过,采用方式的DNA微米构成定制,如线框构成或出自于DNA砖的大部件,提拱了深入骤提高根据铝离子的数量的时间,关键在于未知地提高了T2弛豫上升。如今铁离子的数量的上升,T2的弛豫率加入,这与理论上預测高度。最后一个,小说作品显示DNA折纸二聚体的动态图片配备就可以把他们拿来能够T2的情况影响。该新技术该用于建议阴离子的多样化排例的安装,以进一点的研究IONPs结构与T2弛豫率增强学习的有关,同时论述其它实用功能效用,如磁两相流热疗和磁场强度诱导的机体活动。虽然,情况和/或促进死机DNA元器件封装的结合在一起为进行DNA折纸设计和正离子的结合确定休外和体内的怪物传感器检验能提供了可以性。这一种原则是对之前很高的IONP团簇粗装配图运作的另一种补冲技术性,作为有关的涉及到资料管理机制的非常多相信产品信息,为将会IONP团簇的制作出具基准。然后,正离子联系到DNA纳米技术成分中,令MRI成种探测这些多功能奈米顆粒的技术手段。
