铁电材料--铋层状共生结构铁电薄膜（制备过程详解）
杏彩体育平台 动物从设备类别及技木作用层面能够 可以提供**比较广泛的钙钛矿商品的，这一些商品的均主要产地深圳杏彩体育平台 杏彩体育平台 生态学进行试验室。
小编应用溶胶-凝胶的作用法治备Bi4Ti;O12-BisTiNbO,( BIT-BTN)Bi4Ti;O12-SrBiTi4O1s
(BIT-SBTi)铋层状钙钛矿总共生下了架构铁电保护膜，研究分析了化学合成加工工艺和架构改变对保护膜结
构和特性的后果，为高特性、低费用铁电材料的配制展示 1种**具体方法。
运用P-100 硅为衬底，运用旋涂法治建设备塑料塑料膜，一小部分溶胶抑菌凝胶法治建设备铁电铋层状共融框架塑料塑料膜的生产技术全过程如图甲图甲中图甲中。
混合法匀胶法制建设备pet薄膜 | |
进行一 | 根据实验配比需要，将BTN前轮驱动液与BIT前置前驱液更加充分搅拌器2每小时，备制出BIT-BTN前轮驱动液;用同一个的方法化学合成BIT-SBTi后驱液;
|
步奏二 | 设置好匀胶机参数:时速为4000R/min，起动时候为5s，甩胶时光为30s;
|
环节三 | 打开真空泵，将衬底放置在匀胶机上，然后启动匀胶机，将前驱液用滴管滴到正在旋转的衬底上; |
步四 | 将制备好的湿膜放置到120C的红外干涩柜内干涩5min，使局部充分液体释放，可以防止后面续的热工作具体步骤中塑料薄膜增温时间过快会导致裂缝; |
步驟五 | 让预热过的薄膜放置在300C的常温热盘进取心行烘烤10min,使生产萃取剂蒸发掉和生产物点燃，造成无定形态特征的贴膜，在烘烤过程中 中，为以免 环境中焊接烟尘沉渣的会影响，更好用盖子遮住硅片 |
工作步骤六 | 等薄膜自然冷却后，重复上述过程，直到薄膜达到所需要的厚度;
|
步驟七 | 把所获得的薄膜放置到管式炉中，从室温以15C/min的加温强度调至设制温差，在纯氧紧张感(约2L/min)中淬火处里30min，就行才能得到需要的bopp薄膜。 |
混后匀胶法治社会备保护膜步骤步骤
循环法治建设备聚酯薄膜
该具有方法备制制作工艺因素与混合着匀股法相等，仅仅只是岩浆岩塑料薄膜的方式方法有所为不一样的，其具有阶段如图是如图。

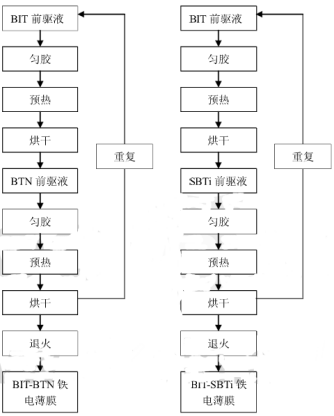

轮流匀胶法治社会备膜过程图
的研究结论:
主要采用溶胶-凝胶的作用法能制法出表面能弄平、晶粒大小不均的BIT-BTN 和BIT-SBTi共生关系架构铁电膜。在0.1mol/L的较佳后驱液盐浓度下备制出的聚酯薄膜漆层一致无破裂，且晶粒度植物生长突显自由趋向;较佳的热处理气温为700°C，于此pe膜的铁电的性能更好。
设计是因为，BIT-BTN 系列的的互利结构的pet薄膜晶格失真较大，对胶片多余极化的增长较大，这里面BIT-BTN( 1:2)设备构造贴膜在700C降温因素下2P,值还可以做到44 μuC/cm2，将BITpe膜2Pr值16 uC/cm2提供了2.75倍，同一BIT-BTN聚酯薄膜兼有更多的相对性表面电阻率和C-V弧线回滞工具栏，其实BIT-BTN塑料薄膜的介电消耗的资金明显，疲乏性能相对性偏弱，在109 次极化倒置后用不完极化值上升比较明显; BIT-SBTi 互利设备构造聚酰亚胺膜只不过晶格轮廓相对性较小，仅是其矫顽场更小，BIT-SBTi(1:1)pet薄膜的2Ec约为150 kV/cm,比BIT塑料薄膜约260 kV/cm的2E。值抑制了近42.3%，而且BIT-SBTi溥膜介电耗率小, 抗困乏效能出色，在10"次极化换向后已然提高比较的铁电的性能。
產品供应商数据库：
钛酸铋基赝钙钛矿结构类型胶片 | 98% | 昆明杏彩体育平台 |
Bi系层状钙钛矿薄膜和珍珠棉 | 98% | 杭州杏彩体育平台 |
层状钙钛矿Bi4Ti3O12(BTO)铁电瓷器产品 | 98% | 深圳杏彩体育平台 |
层状、花形和棒状钛酸铋納米的原材料 | 98% | 北京杏彩体育平台 |
钛酸铋基钙钛矿软型阳极化合物 | 98% | 广州杏彩体育平台 |
铋系层状钙钛矿成分的光催化剂反应物料 | 98% | 北京杏彩体育平台 |
层状钙钛矿型组成部分的Bi4Ti3O12x铁电贴膜 | 98% | 深圳杏彩体育平台 |
钛酸铋(Bi4Ti3O12)基铁电bopp薄膜 | 98% | 成都杏彩体育平台 |
钛酸铋(Bi4Ti3O12)瓷器靶材产品 | 98% | 深圳杏彩体育平台 |
Pt/Ti/SiO2/Si衬底钛酸铋(Bi4Ti3O12)pe膜 | 98% | 杭州杏彩体育平台 |
高纯Bi4Ti3O12钛酸铋纳米技术粉剂 | 98% | 陕西杏彩体育平台 |
镧夹杂钛酸铋粉剂 | 98% | 浙江杏彩体育平台 |
铈(Ce)营养元素夹杂钛酸铋(Bi4Ti3O12)建材 | 98% | 西安市杏彩体育平台 |
钛酸铋(Bi4Ti3O12)铁电塑料膜 | 98% | 武汉杏彩体育平台 |
摻杂Bi4Ti3O12铁电陶瓷制品 | 98% | 杭州杏彩体育平台 |
水性聚氨酯酯-水性聚氨酯酯酯共聚物对钛酸铋 | 98% | 上海杏彩体育平台 |
钛酸铋可以控制 阴阳离子/微米球微米片微米带 | 98% | 石家庄杏彩体育平台 |
Pr3+掺入钛酸铋与ZnOnm棒塑料铁电pet薄膜 | 98% | 深圳杏彩体育平台 |
稀土元素夹杂着钛酸铋[Bi4-xLnxTi3O12(BLnT)]透气膜 | 98% | 咸阳杏彩体育平台 |
钛酸铋(Bi4Ti3O12,BTO)铋系层状钙钛矿 | 98% | 杭州杏彩体育平台 |
硅基钛酸铋铁电pet薄膜 | 98% | 石家庄杏彩体育平台 |
钛酸铋铌铁电pet薄膜 | 98% | 渭南杏彩体育平台 |
圆形钛酸铋软型防氮化合物光催化剂反应剂 | 98% | 武汉杏彩体育平台 |
硅基铌夹杂Bi4Ti3O12塑料膜溶胶 | 98% | 山东杏彩体育平台 |
石英砂砂电机负载Bi4Ti3O12/SiO2光促使相关材料 | 98% | 石家庄杏彩体育平台 |
钛酸铋**纳米粉体 | 98% | 浙江杏彩体育平台 |
Ho掺入Bi4Ti3O12铁电pet薄膜 | 98% | 深圳杏彩体育平台 |
铋层状钙钛矿结构的的Bi4Ti3O12铁电奈米原料 | 98% | 成都杏彩体育平台 |
钛酸铋钛酸铋难得金属材质镱无素的(Bi,Yb)4Ti3O12铁电pet薄膜 | 98% | 兰州杏彩体育平台 |
钛酸钙与钛酸铅举例夹杂着物的光离子液体剂 | 98% | 郑州杏彩体育平台 |
锆夹杂着钙钛矿型软型素材 | 98% | 上海杏彩体育平台 |
活性氧炭电流钙钛矿结构类型的钛酸钙奈米原材料 | 98% | 北京杏彩体育平台 |
(CaTiO3)钛酸钙/空气氧化钙塑料光崔化剂 | 98% | 渭南杏彩体育平台 |
CaTiO_3基分手后复合用料 | 98% | 银川杏彩体育平台 |
高的性能钛酸钙(CaTiO_3)晶状体钙钛矿相关材料 | 98% | 石家庄杏彩体育平台 |
钛酸钙改善钙钛矿型挽回脱色物 | 98% | 广州杏彩体育平台 |
钛酸钙基微粉 | 98% | 银川杏彩体育平台 |
CaTiO_3:Pr~(3+)的变色与催化氧化反应分手后复合资料 | 98% | 北京杏彩体育平台 |
钙钛矿型钛酸钙钡奈米管 | 98% | 昆明杏彩体育平台 |
熔盐合并钛酸铜钙纳米粉体 | 98% | 陕西杏彩体育平台 |
钙钛矿组成的钛酸铜钙(CCTO)瓷砖粉剂 | 98% | 兰州杏彩体育平台 |
银绘制钙钛矿LaBO3(B=Co,Ni) | 98% | 郑州杏彩体育平台 |
nm颗粒肥料呈现钛基钛酸盐nm线生物学托架用料 | 98% | 上海杏彩体育平台 |
钛酸钡和钛酸钙陶瓷制品建筑材料 | 98% | 银川杏彩体育平台 |
钛酸钙为钙钛矿机构的纳米级金属粉末 | 98% | 咸阳杏彩体育平台 |
钙钛矿结构特征的锂夹杂着及锂与稀士属性共夹杂着钛酸钙 | 98% | 昆明杏彩体育平台 |
高分子杂化钙钛矿素材 | 98% | 渭南杏彩体育平台 |
铌镁酸钙/钛酸钙双层异质bopp薄膜 | 98% | 渭南杏彩体育平台 |
钛酸钙光催化剂反应剂掺入改良材料 | 98% | 杭州杏彩体育平台 |
三价钐铝离子掺入钛酸钙荧光材质 | 98% | 深圳杏彩体育平台 |
廊坊可耐电器有限公司级块状钛酸钙尖晶石 | 98% | 绵阳杏彩体育平台 |
形状图片和寸尺可控硅调光的钛酸钙颗粒物 | 98% | 绵阳杏彩体育平台 |
钛矿基上转变会发光微米粉末 | 98% | 广州杏彩体育平台 |
纯相钛酸镁微米晶举例塑料涂料 | 98% | 郑州杏彩体育平台 |
钛酸镁（MgTiO3）基微波射频材质工业陶瓷 | 98% | 武汉杏彩体育平台 |
钛酸铋基钙钛矿相热敏陶瓷图片复合装修材料装修材料 | 98% | 银川杏彩体育平台 |
二被氧化钛(TiO2)的修饰语对钙钛矿板材 | 98% | 山东杏彩体育平台 |
铁电体钙钛矿-TiO2和金属件硫化橡胶物-TiO2挽回用料 | 98% | 西安市杏彩体育平台 |
二硫化钛低密度层与分手后复合多孔层文件 | 98% | 武汉杏彩体育平台 |
3DZnO/TiO2软型奈米涂料 | 98% | 渭南杏彩体育平台 |
纺织染料/钙钛矿敏化多形貌纳米技术TiO_2物料 | 98% | 石家庄杏彩体育平台 |
TiO2/SnO2双层玻璃组合透明膜 | 98% | 武汉杏彩体育平台 |
TiO2纳米技术棒阵列的钙钛矿建筑材料 | 98% | 兰州杏彩体育平台 |
二硫化钛/钙钛矿新结合微米建筑材料 | 98% | 郑州杏彩体育平台 |
十三烷二酸淡化TiO2网络传递层改善钙钛矿 | 98% | 广州杏彩体育平台 |
纳米级钙钛矿型黏结防化合物 | 98% | 银川杏彩体育平台 |
二硫化钛(TiO2)钙钛矿自动化传送村料 | 98% | 广州杏彩体育平台 |
结合二空气氧化钛膜厚 | 98% | 兰州杏彩体育平台 |
外表覆盖面TiO2层的nm银颗粒肥料(Ag-TiO2) | 98% | 郑州杏彩体育平台 |
TiO_2NRAs/ZrO_2/C构造钙钛矿物料 | 98% | 武汉杏彩体育平台 |
有机化学酸与有机化学酸—有机杂化钙钛矿涂料 | 98% | 武汉杏彩体育平台 |
硅衬底的全三聚氰胺树脂钙钛矿量子点 | 98% | 浙江杏彩体育平台 |
硅衬底的介孔二硫化钛软型物 | 98% | 上海杏彩体育平台 |
N/Zr共参杂TiO2納米柱阵列的钙钛矿用料 | 98% | 渭南杏彩体育平台 |
TiO2(c-TiO2)型水平异质结钙钛矿原料 | 98% | 武汉杏彩体育平台 |
D-π-A小团伙体现钙钛矿的原材料 | 98% | 绵阳杏彩体育平台 |
微米钙钛矿型TiO2发泡密封条型磁体结合光离子液体剂 | 98% | 广州杏彩体育平台 |
石墨稀/二硫化钛材质 | 98% | 深圳杏彩体育平台 |
二空气氧化钛(TiO2)内嵌式钙钛矿建筑材料 | 98% | 陕西杏彩体育平台 |
TiO2-ZnTiO3微米混合透气膜 | 98% | 陕西杏彩体育平台 |
苄胺溴铜钙钛矿光吸收的作用建筑材料 | 98% | 兰州杏彩体育平台 |
甲胺铅溴钙钛矿量子点 | 98% | 昆明杏彩体育平台 |
苯甲胺溴和苯乙胺溴钙钛矿薄膜和珍珠棉 | 98% | 绵阳杏彩体育平台 |
二氧化的硅包塑的铯铅溴钙钛矿nm晶符合物 | 98% | 浙江杏彩体育平台 |
钙钛矿型甲胺铅碘bopp薄膜 | 98% | 宝鸡杏彩体育平台 |
铅基复合材料钙钛矿铝合金型材料 | 98% | 深圳杏彩体育平台 |
铅系组合钙钛矿Pb(Fe1/2Ta1/2)O3铁电陶瓷图片材料 | 98% | 武汉杏彩体育平台 |
甲胺溴化铅钙钛矿纳米级晶(CH3NH3PbBr3PNCs) | 98% | 绵阳杏彩体育平台 |
钙钛矿带光整流二极管 | 98% | 咸阳杏彩体育平台 |
轻金属溴化物钙钛矿量子点 | 98% | 昆明杏彩体育平台 |
高分子钙钛矿CsPbBr32um棒 | 98% | 石家庄杏彩体育平台 |
金属质卤化物钙钛矿建筑材料 | 98% | 渭南杏彩体育平台 |
全三聚氰胺树脂钙钛矿单晶硅 | 98% | 昆明杏彩体育平台 |
暖心表明：山东杏彩体育平台 生物工程现货供应服务仅在科研开发，并不能在人.
杏彩体育平台
微信公众号
官方微信
