一维非晶态Co-Pt合金材料微米线秩序井然阵列的制作原因分析（含种种检则图谱）

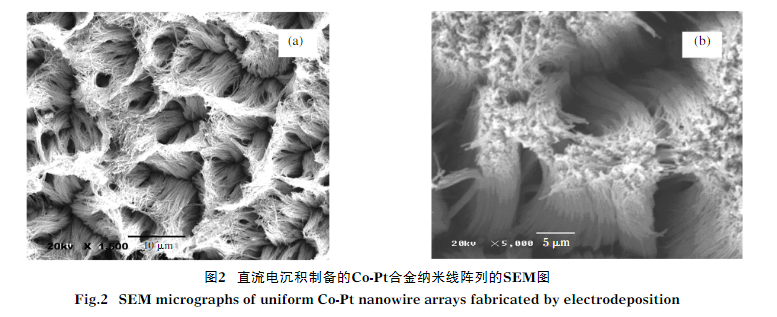

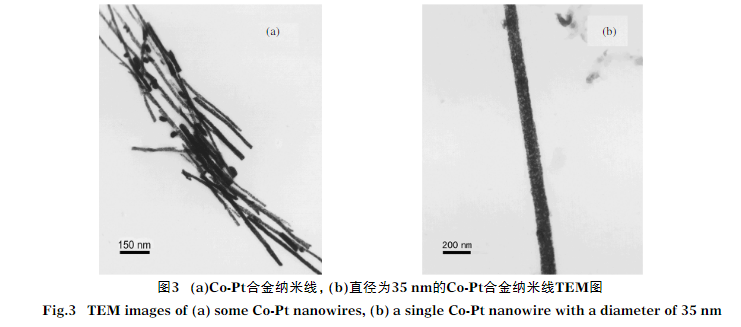

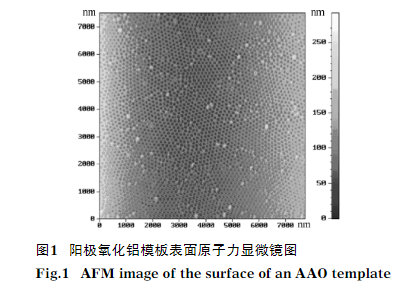

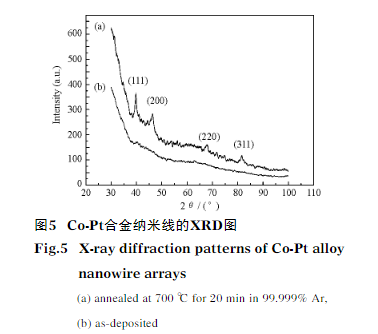

通过直流电沉积方法，以多孔阳极氧化铝(AAO)为模板，在室温下成功制备出一维非晶态Co-Pt合金纳米线有序阵列. SEM和TEM分析表明：纳米线长度均约10 μm，直径35 nm；纳米线在阳极氧化铝模板孔内互相平行. XRD结果表明，制备的纳米线为非晶态结构，经过700 ℃退火处理后则转变为面心立方(FCC)多晶结构.

所采用VSM(高频振动原材料磁强计)对降温加工之前之后原材料的矫顽力和剩磁比做出探析，后果反映：当上加磁场强度与微米级级线水平线时，非晶态Co-Pt金属属微米级级线的矫顽力独角兽高达1700 Oe，剩磁之比0.83，成绩出很大的斜面磁各向喜欢的人；而降温加工则使其的磁学经营基本特征失踪. 降温之前之后有差异的磁学经营基本特征来自于其有差异的微观粒子构成. 非晶态的Co-Pt金属属微米级级线鉴于无磁晶各向喜欢的人行业性，接着使人由微米级级线一维性状引发的样式图片大全各向喜欢的人起主导性角色，使其表示了极好的斜面磁各向喜欢的人；而多晶原材料鉴于磁晶各向喜欢的人与样式图片大全各向喜欢的人行业性，影响矫顽力和剩磁比短时间影响.

结论：

在电流电岩浆岩法在多孔阳极硫化铝摸版中非常成功化学合成出非晶态设备构造Co-Pt合金属微米线阵列.磁学概念测试图片发现，可能样机为非晶态设备构造,外形各向男人起主导权功用，以求有着比较明显的保持竖直磁各向异.性,和达到了1700 Oc的矫顽力.降温除理使样机沉淀化作面心立米的多晶设备构造，的磁学概念跟随样机的沉淀化而不见了.
