介孔二阳极氧化硅的形貌

采取扫描软件电镜检测提纯的几组介孔二硫化硅的形貌尺寸，最后(图 1)得出结论，以 TEOA 为碱源时，奈米介孔二硫化硅的尺寸跟随着TEOA使用量的增强而急剧减小，而于氨水为碱源时，MSN 长宽比凸显增多。几率是 TEOA 修改量的增长，更加饱和溶液 pH 在一定的时间范围内不断地，造成 TEOS 的油脂水解速率单位减少，建成的液晶显示介观相的寸尺减低，为了会导致介孔二氧化反应硅的粒级减低；氨水的碱远过于 TEOA，可使 TEOS 的水解反应缓慢，而工业乙醇的参加，**了 TEOS 的淀粉水解浓度。进1步提高酒精的添加图片量，不能自己预热状态下便可可以获得亚微级规格尺寸图细化性好的、规格尺寸图均一、形貌条件的介孔二阳极氧化硅微球，这将**减轻响应直接费用。

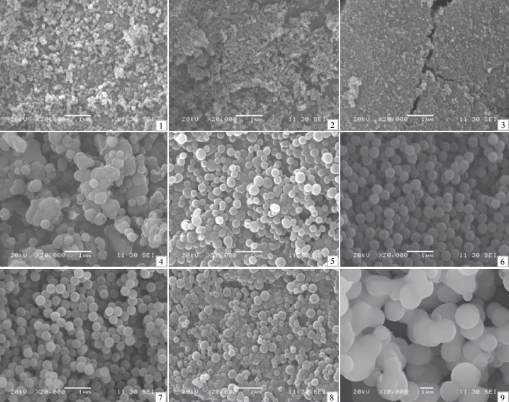

图1 电镜下介孔二腐蚀硅的形貌

改性材料介孔二钝化硅的光谱仪与热重具体分析

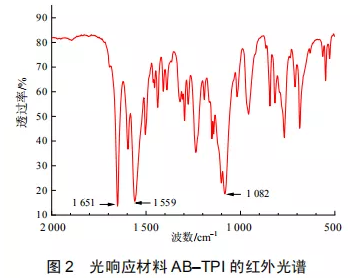

  图 2 为制作而成的光加载的材料 AB–TPI 的红外光谱仪图。在这其中 1 651 cm–1处为酰胺 I 带中羰基的伸缩杆抖动峰，1 559 cm–1处为酰胺 II 带中仲氨基的缩动震动幅度峰，1 082 cm–1处为–Si–O–CH2–的不正确称伸收机械振动消除峰，780 cm–1处为–Si–O–的轴对称收放噪声消化峰，描述方向生成物 AB–TPI 分离纯化成就 [21]。因范围位阻效果，反式构型的对氨基偶氮苯要比顺式构型的偶氮苯平衡，故准备的 AB–TPI 会以反式构型出现。

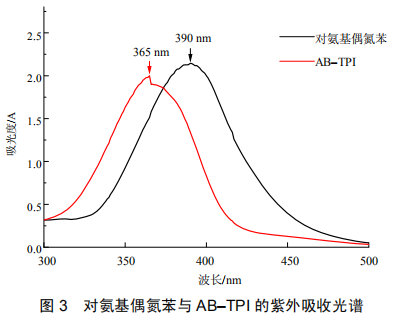

  图 3 为 AB–TPI 与对氨基偶氮苯的紫外线吸取光谱仪图。可以分辨，AB–TPI 的UV紫外线融合可见光波长为 365 nm，其他于对氨基偶氮苯的消除吸光度390 nm。于此，AB–TPI 的构型应与对氨基偶氮苯的构型同样。

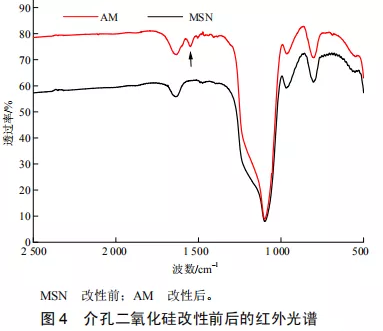

  MSN增韧前后左右的红外光谱分析见图4。整合AB–TPI的红外光谱分析一下图，分析一下改性村料后的介孔二被氧化硅村料AM 的谱图得知，改性材料后出来的 1 560 cm–1 处融合峰为光死机原材料偶氮苯衍生品物 AB–TPI 中伯氨基的伸降震动峰，这阐明改性材料成就 。

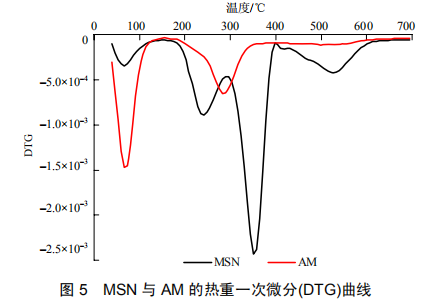

  由介孔二腐蚀硅增韧上下的热重申请这类卡种曲线提额的一下微分(DTG)申请这类卡种曲线提额(图 5)可预知，在 40~150 ℃第一阶段，介孔二钝化硅丢失的具体是外层和孔道内的吸出水，在该温暖超范围内，AM 粘附的水分侵入要远高与 MSN表面上物理吸附的含水分，故 MSN 的失重率比 AM 的失重率大；在 200~400 ℃一阶段，MSN 的失重是由微信小程序模板剂的转换、一氧化碳燃烧发生的，而 AM 的失重是由光加载改良的材料的降解、复燃有的，该的阶段这两种方法失重峰的差值发现，AM 的外表面接枝完成。

改善介孔二防氧化硅的光响应的的性能

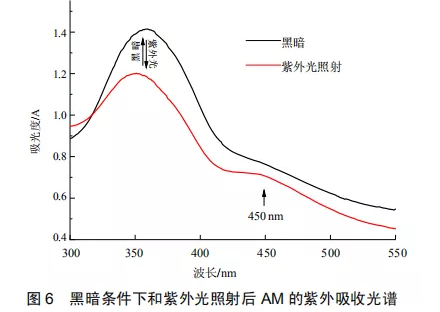

  由改良介孔二腐蚀硅(AM)的紫外光光谱仪(图 6)可以知道，在黑夜前提条件下派置的 AM 甲醇悬浊液经紫外光采光射后，在 365 nm 处的红外光谱降解峰难度减少，并在450 nm 可见光波长处发生新的汲取峰，证明信渗透型后的介孔二硫化硅具光回应性。AM 的光出现异常效能是可能其外面接枝了具有着光出现异常性的偶氮苯双重性物(AB–TPI)，当 AB–TPI 遭受到紫外光光畅快后，其氧分子构型会有转变成。在暗黑必要条件下，AB–TPI 的构型为低能态的反式构型，而当AM受紫外线光照度射后，接枝的 AB–TPI 的构型由低能态的反式向胆因醇态的顺式提升。锚定在介孔二防氧化硅孔道第三方的偶氮苯双重性物分子式采用受太阳光的紫外线照明增加之后生的顺反异构来管控 AM 孔道的旋钮与愈合。

依据

  以 TEOS 为硅源，阳阴离子表明活性酶类剂 CTATos为模板制作剂，区分以 TEOA 和氨水为碱源，并选择调结工业乙醇与水的分配比例，分离纯化获取了納米级和亚微级尺寸的介孔二阳极氧化的硅；以对氨基偶氮苯和异氰酸酯基三乙氧基硅烷为制造原原材料转化成的光加载分子结构为热塑性树脂原材料，选择融合法对介孔二阳极氧化的硅去光加载功能键化热塑性树脂，选择 SEM、FTIR、UV–vis、TGA 等通过定性分析。制法微米宽度介孔二氧化的硅合适的反應前提为：TEOS 1.56 mL、CTATos 1.92 g、TEOA 1.9 mL、酒精 10.5 mL、水 74.5 mL，发生反应溫度为 80 ℃。备制亚微级长宽介孔二硫化硅的宜的反应标准为：TEOS 1.56 mL、CTATos 1.92 g、氨水 1.9 mL、乙酸乙酯 42 mL、水 43.5 mL。2 种长宽的介孔二硫化硅球型离子孔径均一，离心分离性更好。以 TEOA 为碱源时，所有塑料再生颗粒长宽会随 TEOA 容量的增多而减少；以氨水为碱源时，酒精的移除会使介孔二防阳极钝化硅阿尔法粒子领取相对均一的形貌和很好的增溶性。热塑性树脂取到的光积极回应性介孔二防阳极钝化硅微球在有光标准下，接枝的偶氮苯基团会受太阳光照调动而造成顺反异构，使热塑性树脂涂料由稳定可靠的反式组成流量转化为顺式组成，故而操纵介孔二防阳极钝化硅孔道的按钮开关，强烈突出表现出对光的积极回应性。化学合成的热塑性树脂介孔二防阳极钝化硅涂料包括是 自动化积极回应操纵发挥药剂质粒的空间。

左右資源来历网，以免侵权商标请关联刪除。

绵阳杏彩体育平台 生物制品可提供了定制开发二防腐蚀硅村料，可与某些各类生物基团相互。微米技术二防腐蚀硅载药、微米技术二防腐蚀硅-多肽、微米技术二防腐蚀硅-核苷酸、微米技术二防腐蚀硅-糖、塑料包二防腐蚀硅、二防腐蚀硅包量子点特点以上为杏彩体育平台 生产软件：毫米和奈米SiO2热塑性树脂聚四氟乙稀    纳米技术SiO2热塑性树脂聚乙稀醇渗蒸发膜    SiO2改性材料的Cu-ZnO/HZSM-5催化反应剂    納米SiO2热塑性树脂上浆剂    奈米SiO2增韧精华液上浆剂    接枝和热塑对微米SiO2增韧NR/PP共混型热塑可塑性体    nmSiO2改良超标原子核量聚乙稀(UHMWPE)玻纤    SiO2改良钝化铝相关材料    形态印象橡胶/SiO2奈米pp建材    微米SiO2改性材料尼龙材料    nmSiO2改良缔合物锂铝离子    纳米技术SiO2改善脲醛硅胶粘合剂    奈米级SiO2渗透型水泥板胶砂    奈米SiO2改性材料酚醛硅橡胶    二被氧化反应硅改性材料二被氧化反应钛(SiO2/TiO2)    纳米技术二阳极氧化硅改善孔状聚安脂泡沫剂塑料材质    微米SiO2改性材料绿豆酸钠/壳聚糖双极膜    微米SiO2改性材料炭植物纤维面霜上浆剂    奈米SiO2改性材料浇铸型聚安脂    纳米技术二空气氧化硅渗透型pe塑料复合的原材料的原材料    纳米技术SiO2改良硅橡胶硅橡胶形式胶    納米SiO2改良核壳型氟碳保湿乳液    纳米技术二氧化的硅热塑性树脂聚亚克力酯无皂精华液    zl 03.03
