钙钛矿太阳光充电要在联续光环境、磁场、水氧融合等繁复因素下办公，因有用得着理论研究各种不同衰减制度范围内的一体化角色，及对钙钛矿的较差干扰。

一般性二氧化碳罐氧分子暗态下对钙钛矿的损害较缓缓，二氧化碳罐吸收可钝化钙钛矿外层五金态铅障碍，提生Sprio-OMeTAD空穴数据传输层水的电导率，有助升高钙钛矿干电池电学性能方面。

有时候有新闻报导反映，日照先决条件下吸附性于钙钛矿贴膜的氧气瓶氧分子可得到 光生光电组成超氧正阳离子，超氧正阳离子易与A位设计阳铁离子去脱氢生理反应会导致钙钛矿氯化钠晶体的吸附（即光氧诱导型吸附）。

MAPbI3复合膜和珍珠棉内的铁亚铁铁离子转入的情况可切实骤诱发钙钛矿室内光氧诱发型分离掉掉历程。这只是原因碘铁亚铁铁离子在静交变静电场下的转入可导致碘空位（瑕疵）的构成，而碘空位的汇聚能能提生超氧铁亚铁铁离子的引起率，会加快钙钛矿的光氧诱发型分离掉掉。之所以在钙钛矿复合膜和珍珠棉室内会有小面积的静交变静电场的部位，光氧诱发型分离掉掉波特率远远超出两种无静交变静电场部位。

这些边缘交变电场可由铝合金-半导体材料相互间的肖特基打交道或加带偏压而确立，在钙钛矿微型蓄电池做工作方式中很多见；另一个这方面，该分析察觉钙钛矿的采光-空气进行分解工作也加剧了可转移铁阳离子的质量浓度，证明有越来越多的点一些缺陷造成；还有铁阳离子变迁的产甲烷能从0.37 eV减低至0.23 eV，阐明光氧帮助的进行分解全过程形成了了正阴阳离子更简易 迁徙的新工作区，加快了正阴阳离子迁徙迹象。

大于最终结果表述化合物渗透和光氧介导可分解这这2种生效管理机制间接有着间接推进的协同工作负滞后效应，这2种负滞后效应发生连接的症结源于纳米线不足的引起，渗透和积聚。

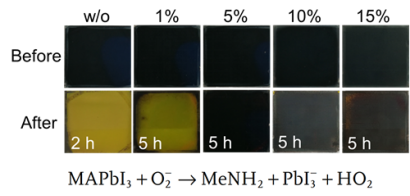

图1. 含不一样Cs夹杂着氧化还原电位钙钛矿聚酰亚胺膜在纯空气中的氧气良好氛围中的日照时间老化试验评测

从A位阳铝离子设定的想法去往，比对了碱重金属阳铝离子（Na+, Rb+, Cs+）对MAPbI3钙钛矿光氧可靠性的影响到。出现 Cs+较有助于于增强钙钛矿薄膜和珍珠棉的抗日照-氧气瓶特性。利用SEOCs化合物夹杂浓度值至5%，使MA基钙钛矿板材的分解掉带宽影响好几回总数重量级（图1）。时候该优化网络成分对会有在加上偏压时的光氧化物分解同样极为好的**用（图2），说明溥膜的本征动态平衡性实现了原因提生。不仅如此，对甲脒（FA）基钙钛矿，论述发现了添加10%的Cs+铝离子以来保护膜的抗光线照射-纯氧性能参数也能够这个量级大于改善。比较适合一提的是，在MA、FA基钙钛矿中编辑5~10%的A位化合物对用料吸mc光损害小，是一个种近乎不损害器材率的不断提升阳光照射-空气中的氧气相对稳明确的工艺。

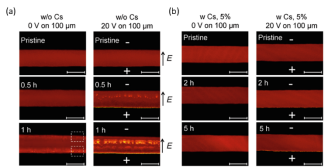

图2. 有/无加带静电场情况下，钙钛矿bopp薄膜在太阳光照-硫化解决中的化解传送速度做对比。(a) 无Cs+亚铁离子夹杂胶片；(b) 掺入5% Cs+铝离子保护膜。

该深入分析诠释了钙钛矿塑料薄膜照明-空气中的氧气稳定义性增加的2个关键现象：1、Cs+参杂形成阴阳离子变迁动向降低（变迁纯化能从0.37 eV提高了至0.50 eV）。一性关键技术统计出现 Cs+添加钙钛矿晶格后带来布局晶胞收紧，并且可转入的碘空位类似Cs+阴离子近邻格点时变得越来越更难点（模式激光能量增添0.4 eV上文，图3a,b）。这表面夹杂着的Cs+对碘空位弊病具有着显眼排挤功用，在晶状体中演变成了**碘化合物演变成和迁址的“排挤区”，js随机数分布在晶状体中的“排挤区”压缩的了化合物迁址的通畅（图3c）；2、Cs+添加可大幅度降低钙钛矿pe膜中超鲁能氧阴离子的生成率。Cs+参杂后薄膜和珍珠棉中导致超氧亚铁离子的能垒加强了约0.54 eV，出现率下调了约7倍。伴随Cs+掺入也对光氧引导拆分和正离子移动享有**效果，故此中医了两大类破裂共识机制两者之间的分工协作效果。

图3. (a,b) 碘空位通病在钙钛矿膜中迁出时的能垒展示图，(a) 无Cs+正离子；(b) 含Cs+铁离子；(c) 氯化钠晶体中的Cs+正阴离子对碘空位组成的孤立负效应十分压缩的正阴离子移迁管道提示图。

该理论研究展示台了杂化钙钛矿的光生物学稳固性对其A位阳离子的脆弱性，同时也蕴含了Cs+夹杂着对**碘空位行成和移动方便的的作用，反映主要采用A位铝离子充当（如Cs+参杂）是设计构思发掘**率、高稳定量分析高性钙钛矿胶片的**手段之六。
