Ag银纳米晶修饰的TiO2纳米管（TNT）阵列的合成研究

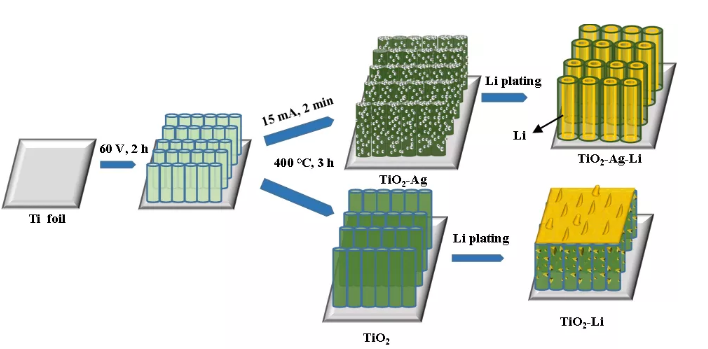

根据**的阳极空气氧化法纪备TiO₂纳米技术管阵列（TNT），调控不同管径的纳米管阵列，研究发现较薄管壁的纳米管有利于锂的沉积。进一步采用阴极沉积法，通过两次短暂(每次1分钟)沉积快速实现均匀的**银纳米晶修饰，得到3D TNT-Ag阵列。调控实现对纳米管其固有的锂亲和力和较大的Li吸附能，这有利于Li的捕获。锂沉积效果发现，3D TNT-Ag阵列能够锂**诱导金属锂的限域沉积。

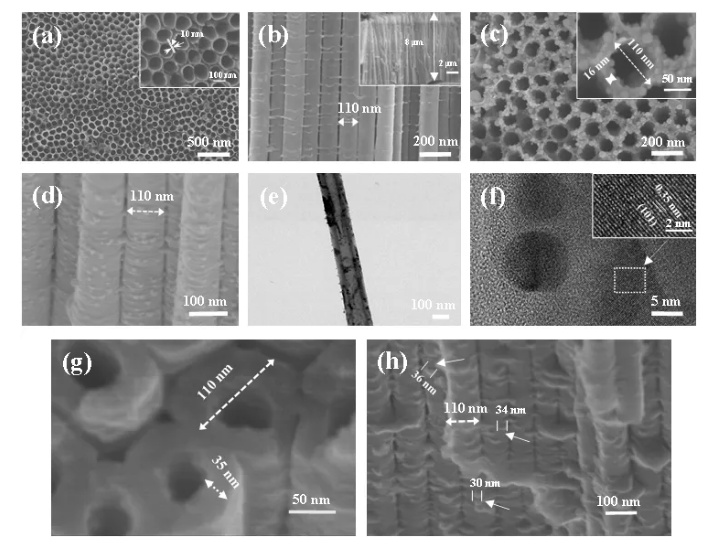

图 2. (a, b) TNT的俯瞰图与受力SEM , (c, d) TNT-Ag的俯瞰图与受力SEM, (e) TNT-Ag的TEM ,(f) TNT-Ag的HRTEM, (g, h) Li堆积0.5 mAh cm-2于TNT-Ag的SEM.

从图2（a,b）中不错能够TiO2奈米管阵称为内径110nm，全长约8um的整整齐齐摆列的奈米管组合。

图2（c,d）为Ag体现后的TiO2納米管阵列，如图已知已知，納米管道内部内壁均有裝饰透亮的银納米粒子状，粒子状数值在7-10nm左古。

该复合型底材设备构造中TiO2存在僵板的锂判断力和相对较大的Li吸能，这不助进Li的采集，而银納米晶能能帮助锂重合金在納米规格尺寸积极进取行采用性的成核，且主要表出现无成核势垒的共同点，导致确保竖直的锂基性岩并添加3D納米管阵列，组成3D设备构造的重合金锂阵列。半锂蓄锂电池測試成果表示，这般二元设备构造TNT-Ag-Li负极在2 mAh cm-2使用量（1 mA cm-2）经途300次巡环系统法后，仍可做到99.4％的高库仑速率。不错主意的是在Li中心对称锂蓄锂电池中，在2mA h cm-2使用量（1 mA cm-2）下，TNT-Ag-Li突显出2500h综上所述的长久巡环系统法平均寿命，且存在**的极化电阻值4mV。后，将TNT-Ag-Li重合金负极和民用LiFeO4正极匹配好的全锂蓄锂电池，非常明显主要表出现比民用重合金锂片更**的性能参数，在5 C大系数下主要展示115 mA h g-1 的高使用量和**的安全稳定性处理，在500个巡环系统法中的库仑速率万代高达≈100％。

浙江杏彩体育平台 生物工程展示的二氧化反应钛纳米技术结合的材料订做厂品以下的：

多孔硅树脂用料/聚二甲基硅氧烷软型用料

多孔硅基-维氧化物钨纳米技术线

TiO2/AC复合型光解氧化剂

多孔纳米技术晶TiO2贴膜光离子液体剂

氮添加TiO2光促使剂

TiO2/催化活性炭吸附玻纤软型村料

锐钛型介孔微米TiO2粉末

纳米级结合物TiO2-WO3介孔建材

介孔TiO2/Y-Fe2O3组合材料

混晶型式微米TiO2粉剂

分子式装饰氮化碳/二脱色钛塑料建材

TiO2纤维板素多孔三维立体文件

吸引力核-壳纳米技术硅基多孔用料

蜂窝状介孔二氧化反应钛装修材料

碳氮共添加的介孔TiO2nm球

Sr夹杂TiO2介孔材料

锶掺入二氧化物钛介孔装修材料

Sr-TiO2介孔材质

Cu2+掺入TiO2介孔材料

介孔TiO2/GO复合的原材料的原材料

稀土金属Nd3+掺入介孔TiO2分手后复合素材

稀士Nd3+添加介孔TiO2/GO分手后复合相关材料

TiO2多孔的材料

Fe/TiO2多孔建材

Fe3O4/SiO2/TiO2多孔结合氧化的物

石墨烯资料介孔碳分手后复合资料

介孔二钝化钛/多孔炭建筑材料

硫酸钠改性材料介孔TiO2@SiO2

三级介孔TiO2纳米技术纤维素膜

PVP-I修饰语介孔TiO2光促使剂

V2O5/BiVO4/TiO2混合离子液体剂

TiO2基微米pp植物纤维光解剂的作用剂

设计物外壁表达二腐蚀钛光离子液体剂

g-C3N4/TiO2可見光促使剂

多孔硅基良好钝化钨納米棒

多孔硅衬底的纳米技术塑料薄膜资料

多孔硅债券属氧化反应物纳米技术黏结材质

三维图进行介孔二脱色钛微球

介孔TiO2一定化常见葡萄品种糖氧化反应酶

介孔TiO2用料(m-TiO2)

介孔TiO2廊坊可耐电器有限公司棒

介孔CO-TiO2

介孔TiO2/Cdsnm结合原料

不难发现光初始化失败介孔TiO2

Ti自突显介孔TiO2光促使剂

WO3/TiO2介孔的原材料

介孔原料TiO2/SBA-15

Ag掺入TiO2/SBA-15促使剂

铁掺入TiO2/SBA-15

Fe-TiO2/SBA-15

WO3-TiO2/SBA-15

介孔RGO/TiO2混合催化氧化剂

不低于相关资料根据成都杏彩体育平台 生物工程我们zhn2020.12.30
