调整轻金属卟啉和酞菁有机化合物就是类能地驱动CO2替换的的离子液体剂的作用剂，由于被具有广泛性地应用软件于电的离子液体剂的作用CO2还原成管理体系内，其实其在Li-CO2电池箱制度中的应用软件却并没有遭受到任何的加关注。

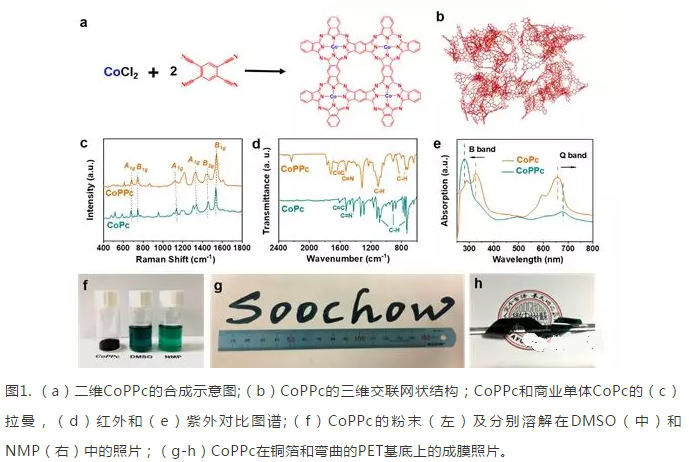

 我国凭借简单的的微波通信供暖法治建设备了包括应力松弛和可加个工性的包括线状交连的结构的3d共轭聚酞菁钴（CoPPc）得知该水滑石物能熔化分解在许多电性稀释剂中，且当稀释剂散发后能在各种类型板材的厚度和图形的底材上组成另一层均衡的膜，将底材实行变形或收叠时，外观的膜会碎裂以及滑落，这证明文件了该水滑石物兼备健康的优质的配置和可另加工性，以下化学性质为新形电级的规划提拱了已经。

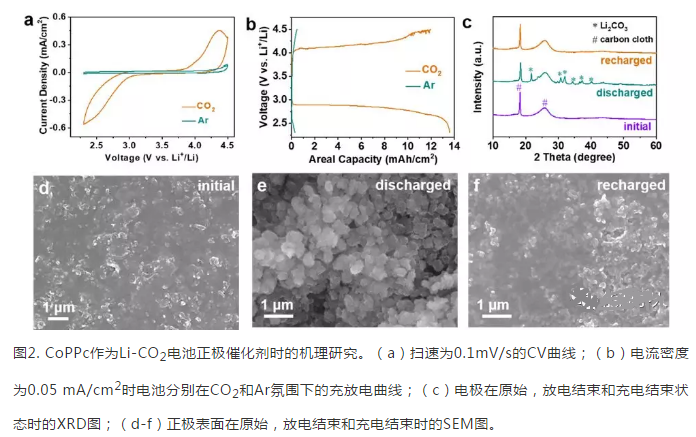

后来自己对该催化反应剂在Li-CO2电瓶中的内在软件做下研究，当将其看做Li-CO2体积电芯正极催化氧化剂时，其这不仅能的拉低体积电芯极化，还能使体积电芯释拉出来出过大的户型面积比体积，当直流电压溶解度为0.1mA/cm2时，该充电首圈尖端放电余量为13.6mAh/cm2，库伦转化率做到88%，且充点线电压降落到~4.1 V。考虑到熟知 或者的体现研究进展，人们对所处有所不同充电流状况下的正极表面层展开了探索。非原位的XRD及SEM表示，当电池箱未使用充尖端放电时，CoPPc在碳布的表面成型一半竖直且非均质的pet薄膜；当在0.05mA/cm2的电流大小规格下拨电至5mAh/cm2时，电极材料表面层会履盖上一场层粒度为200~500nm的Li2CO3颗粒状；在电动车充电的时候中，结合在一起电分析化学质谱软件测试，CO2是核心的气味结果，且当蓄电开始和结束后，集粘性流体界面的Li2CO3消失掉，电极材料面上恢复过来到原的状态。这揭示CoPPc在Li-CO2动力电池中可以的催进Li2CO3的不可逆转生成和转换。

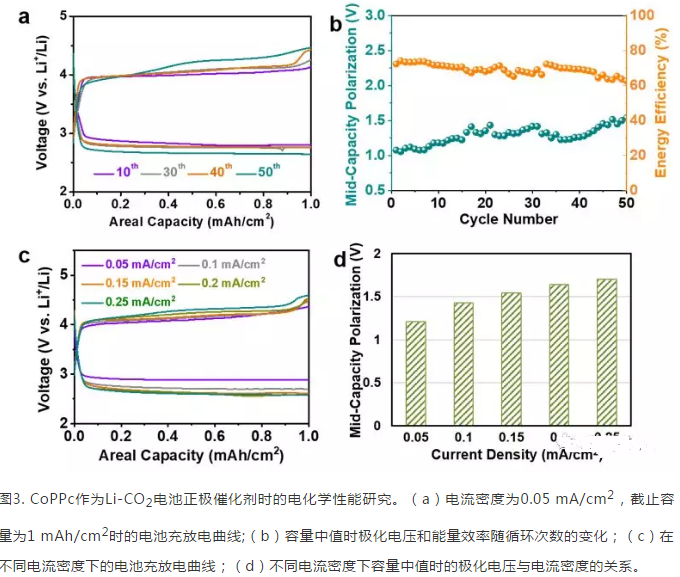

继续对无机化学物质能力通过了测量。安装电压电流体积为0.05mA/cm2，截止到电容量为1 mAh/cm2，当快速充电电阻载止4.5 V时，该锂电能可逆转无限循环50次，相电压极化从1.08V增至1.53V。除此之外，将直流电压体积从0.05mA/cm2上升到0.25mA/cm2时，电阻值极化仅从~1.2V偏高到~1.7V。哪些后果阐明用CoPPc用作催化反应剂时，Li-CO2能锂电移除出大的占地面积比储存量并展露出的循环往复动态平衡性和倍数功能。

宝鸡杏彩体育平台  生物体产生酞菁相关内容制定品牌分类目录：

二氧化钛多孔电极上修饰酞菁锌

二氧化钛多孔电极上修饰甲基卟啉

磺基酞菁铜/石墨烯纳米复合材料(CuTsPc/GR)修饰玻碳电极

多酸/酞菁铜复合膜电极(CuPc-PANI)

酞菁铁修饰碳糊电极

酞菁铁-邻苯二甲酸二正辛酯修饰碳糊电极

四磺酸基酞菁铁(FeTSPc)修饰光滑铂(Pt)电极

碳纳米管/酞菁钴复合材料修饰玻碳电极

酞菁钴修饰碳糊电极

聚酞菁钴/碳纳米管复合材料修饰电极(CoPPc/MWCNTs/GCE)

聚合酞菁钴修饰玻碳电极(poly-CoPc-GC)

聚氨基酞菁钴(CoTAPc)修饰电极(CoTAPc/GC)

α-(2,4-二叔丁基苯氧基)酞菁钴修饰碳糊电极

铁/钴双金属酞菁电催化剂

四苯基卟啉氧钒/酞菁复合光电导材料

石墨烯/酞菁/聚苯胺复合电极材料

脲醛树脂微胶囊包覆酞菁蓝电泳液

锂/亚硫酰氯电池酞菁配合物催化剂

多酸/酞菁复合膜电极

单核金属酞菁催化锂/亚硫酰氯电池

不对称酞菁光电功能材料

酞菁铜功能化聚苯胺(PAnCuPc)

酞菁铜(HBCuPc)功能化Fe3O4

超支化酞菁铜功能化碳纳米管CNTs(HBCuPc-CNTs)

酞菁铜功能化的CNTs(HBCuPc-CNTs)

四磺酸基酞菁铁(FeTSPc)功能化石墨烯纳米层(GNs)复合物

铟酞菁功能化的四臂星型聚甲基丙烯酸甲酯

酞菁功能化纤维素纳米纤维

金属磺化酞菁功能化石墨烯杂化材料

磺化酞菁氧钒功能化石墨烯杂化材料

氯代磺化酞菁铟功能化石墨烯杂化材料

氯代磺化酞菁铁功能化石墨烯杂化材料

钴酞菁功能化聚合物

硅酞菁功能化石墨烯(SiPc(phenyl)2G2)

氨基金属酞菁功能化修饰氧化石墨烯复合材料

铜酞菁功能化石墨烯

钴酞菁功能化Janus复合材料

铟酞菁功能化的四臂星形聚合物

硅酞菁功能化TiO2晶体

卟啉酞菁功能化的无机纳米复合体

镍酞菁功能化石墨烯载金复合材料

苯并噻二唑功能化金属酞菁

金属酞菁功能化超支化聚芳醚酮

有机功能化非聚集酞菁

温暖提升：兰州杏彩体育平台 怪物科技信息十分有限厂家提供的商品仅用到成果转化，不许用到人体组织**、**开放、和各种商用领域，告之购置方或三、方的采购我厂家的商品用到**、**开放或商用领域，购置方或三、方将负担那些法规规定承担义务，我厂家也将追责其法规规定承担义务。
