溶胶凝胶法制备Sm掺杂铁酸铋(001)外延薄膜的相关研究

成都杏彩体育平台 生物学信息枝术现有总部提高多种多样原产可能国内生产的塑料复合膜，厚度可个性定制；多种多样底材及及概念的塑料复合膜；产品品质高；有关枝术資料欢迎大家咨讯。还提高多种多样二维相关产品；纳米产品、氮化硼、二硫化橡胶钼、CVD生长发育的塑料复合膜、尖晶石、异质结、塑料复合膜（蓝蓝色宝石、PET、铜膜、石英石、黑云母、银膜、SOI底材、Si窗玻璃底材）等相关产品。

溶胶凝胶法制备Sm掺杂铁酸铋(001)外延薄膜

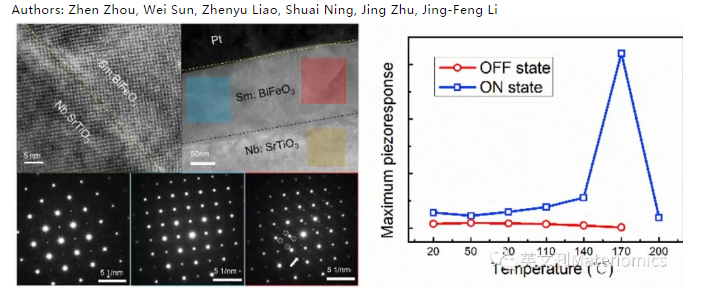

因此进行参杂能完成较高的电容式耐热性，常温多铁装修产品铁酸铋BiFeO3近期被越发越小做为有提升发展空间的无铅电容式装修产品而被应用。进行溶胶抑菌凝胶法在（001）多晶硅掺铌钛酸锶SrTiO3衬底上化学合成了参杂12%Sm的BiFeO3本质贴膜。进行倒易发展空间图和电子散射电镜认定了本质性。电子散射电镜也认定了R3c和Pbam相在该贴膜中的混用。进行电容式力显微镜观察检查了贴膜从常温到200℃的畴组成类型和电容式没有响应的的变化。在110℃到170℃，畴愈来愈愈来愈拉新，畴组成类型引发显著修改。

利用脉冲激光沉积(PLD)方法在LaAlO3单晶衬底上外延生长BiFeO3，得到了菱方四方的(R-T)MPB。用压电响应力显微镜(PFM)观察到，由于四方相和菱方相的共存，材料的压电响应有了明显的改善。类似地，Takeuchi等人在BiFeO3的A位引入了Sm、Gd和Dy等镧系元素，从而发现了一个菱方正交的(R-O)MPB。假设随着掺杂量的增加，稀土元素半径变小将导致压电反铁电顺电相变。MPB位于反铁电-顺电相界面。 这些工作也是基于利用PLD制备的外延薄膜和人们对稀土掺杂的BFO的兴趣中激发而来的。硅衬底上多晶薄膜和掺钐的BFO块体陶瓷的压电响应也得到了改善。然而，至今还没有直接观察到这些材料的反铁电行为。

在探索中，诗人们提纯了12%Sm夹杂的BiFeO3概念聚酯pet薄膜。主要采用溶胶-凝胶的作用法在掺铌的SrTiO3(001)衬底上提纯聚酯pet薄膜。该组分相应于低温下相组成设计的MPB，预测在低温下易发生变幻。为了能探索该用料的能力，在低温至200℃时间范围内观擦到铁电畴，用PFM做法部位定量分析了铁电畴随摄氏度的变幻。不仅对相位组成设计的观擦外，还巧用switching spectroscopy PFM(ss-pfm)探索了摄氏度在納米似然法下对电容式式出错的损害。SS-PFM彰显了铁电向反铁电相的相变。还，在相边缘处发现了非常明显的电容式式出错。

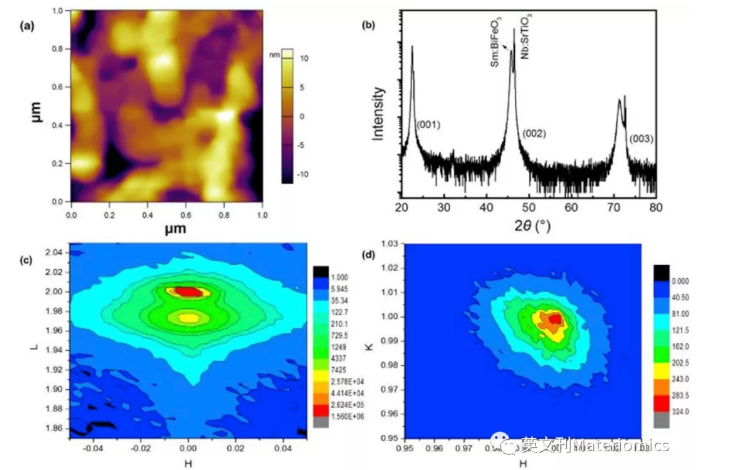

图1(a)展现了印刷品的认为形貌，会发现强烈的晶界。图1(b)展现了12%Sm参杂BiFeO3塑料膜和珍珠棉的XRD图谱。塑料膜和珍珠棉和衬底的(001)衍射峰清晰明了内见，多种衍射峰在多数座标下可以说看找不到。用同歩散发X放射性元素进1步采取了RSM。HL位置中的(002)传统方法和HK位置中的(113)传统方法分开如图甲如图是1(c)和(d)如图是。XRD和RSM介绍认为塑料膜和珍珠棉有保持良好的本质性性能规格。从RSM谱图开始出发，计算方式了12%Sm参杂BiFeO3印刷品的晶格规格：apc = bpc=3.906Å, cpc=3.958Å。在其本质性性，a和b值与衬底SrTiO3(3.905Å)如此更加接近。在本质性BiFeO3塑料膜和珍珠棉中，(113)传统方法沿面内(IP)角度的散射认为晶格有颗定方面的松垮，这在本质性BiFeO3塑料膜和珍珠棉中是分类的原因。因为塑料膜和珍珠棉高度的新增，晶格失配引发的压缩视频剪切力随着减低。在夹持因素，参杂印刷品的c值比衬底多两倍，而Sm3+这对于Bi3+的球半径较小，则比BiFeO3塑料膜和珍珠棉的c值小得多。

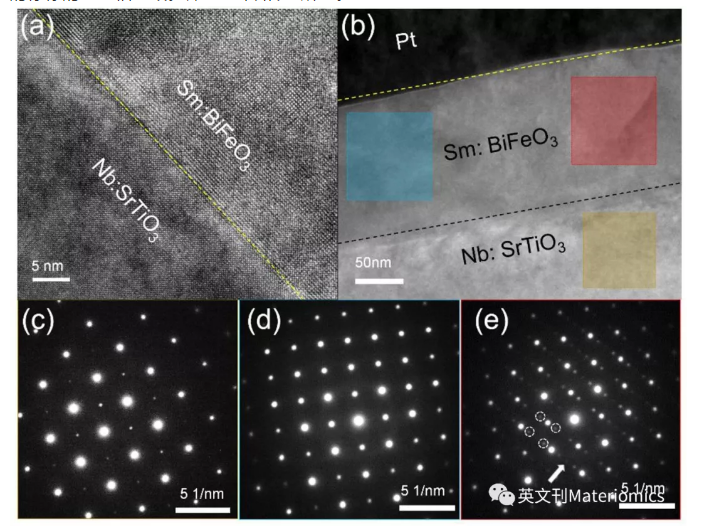

高判别电子散射电镜在塑料膜-底材画面上对产品的样本的横断面做好了影像，并行为了其本质节构，如下图随时右图2(a)右图。图2(b)示出了产品的样本的横断面图案。从这幅图案中会确实塑料膜层厚约为140nm，产品的样本内控如果没有在线检测到晶界。图2(c)-(e)示出了在图2(b)右图的一些城市上做好的SAED报告。衬底Nb：SrTiO3行为出**的立米相，如下图随时右图2(c)右图。有意义的是，在塑料膜中发觉了几种衍射经济模式，。天蓝色写出的城市存在R3c相对性性，与BiFeO3一样。用鲜红色写出的城市行为了1/4(011)和1/2(011)点，取决于从R3c到一样PbO3相的晶格变异，Sm或一些希土夹杂着的BiFeO3装修标准中也看等到本身经济模式，。这三个相的并存取决于它是在本身的成分中是不稳的，和会很会地主动更换。什么值得一提的是，企业互相分离纯化了14%Sm的夹杂着塑料膜，和存在较高的判别率。

山东杏彩体育平台 生物技术作为的其它定制开发塑料薄膜哪几种地方？硅片上的金刚石氮化铝聚酯薄膜Si上镀Alpe膜（Aluminum Film on Silicon Wafer）Si-Al符合pe膜Si片本质AIN聚酯薄膜 (Si+AlN dia4")：Si+SiO2+Cr+Aupe膜：(Au,Si)/SiO2复合型納米粒子薄膜和珍珠棉Si/SiO2/Cr/Au软型聚酰亚胺膜AL2O3+Al(0.1)Ga(0.9)N 复合膜Al2O3+Al0.1GaN0.9bopp薄膜N型不参杂Nb：SrTiO3+Ba1-xSrxTiO3胶片Ba1-xTiO3型塑料膜  400nm掺铌SrTiO3基片 400nm双面拋光透明膜Nb: SrTiO3+BiFeO3bopp薄膜Nb: SrTiO3+BiFeO3bopp薄膜 10x10 x 0.5 mmSrTiO3衬底上BiFeO3膜Nb∶SrTiO3单晶硅基片上本质种子发芽BaTiO3pe膜Fe3O4/BiFeO3软型薄膜和珍珠棉Si+SiO2+Ta+Cu透明膜Si/SiO2/Ta/Cupet薄膜Cu/Ta/SiO2/Sibopp薄膜Si衬底上Ta-N/Cubopp薄膜Si+SiO2+Ti+Aupe膜Si/SiO2/Cr/Au/Ti 衬底透明膜渡金硅片镀铂硅片ptPt/Ti/SiO2/SiSi+GaNbopp薄膜：俗名：Si 晶圆概念 Gan 聚酯塑料薄膜 (si + Gan 聚酯塑料薄膜)Si衬底上GaN塑料膜Si基GaNpet薄膜Si+Cupe膜:多孔Si/Cu结合bopp薄膜Si上镀Cu贴膜Si基上电堆积Cu聚酯薄膜YSZ+CeO2聚酯薄膜 30-50nmCeO2/YSZ和好塑料膜 30-50nmCeO2/YSZ塑料膜Si+BN薄膜和珍珠棉Si/BN硅基氮化硼聚酰亚胺膜三层氮化硼保护膜Si基低 CAS号7440-42-8Si夹杂的c-BN聚酯薄膜Si上的Cu外延性膜SiBN结合聚酰亚胺膜FTO膜Glass+FTO溥膜磨砂玻璃片上涂氟氧化反应锡（FTO）锗(GOI)聚酰亚胺膜隔绝体上锗(GOI)透明膜超簿Si调整层准备耐压体上Ge(GOI)的原材料GaAs+AlGaAs+GaAs聚酯薄膜GaAs （半绝缘带）（100）晶向基片上的GaAs GaAs / AlGaAsbopp薄膜GaAs/AlGaAs/GaAspet薄膜GaAs/AIGaAs压阻复合膜GaN一系列聚酯薄膜氮化镓GaN/蓝辉石黏结衬底上蒸烫金属镍(Ni)聚酯薄膜GaN 透明膜基片Ga2O3-ß膜AL2O3+Ga2O3-ß薄膜和珍珠棉Ga2O3-ß单晶体24英寸ß- Ga2O3单晶硅衬底Ga2O3-Al膜Si上镀Ge胶片0.5-2um种子发芽Si—Ge聚酯薄膜10x10mmSi基渗透型Ge保护膜硅肌底石墨稀膜1cm*1cm硅基低石墨烯材料膜5cm*5cm三层石墨稀膜2cm*2cm康宁7980窗户玻璃上镀ITO膜10x10x0.7mm康宁7980上镀ito膜(ito film on corning 7980)InP上镀InAlAs溥膜  掺Fe半绝缘层新材料料 300nm在InP衬底上的生长InAlAs/InGaAs等异质结构的InP衬底上InAlAs透气膜InP衬底上生长发育InAlAs贴膜InAlAs-InGaAs-InPInP上镀InGaAs塑料薄膜 半耐压铝材料GaAs InGaP贴膜GaAs衬底InGaPbopp薄膜不锈钢衬底InGaP/GaAs双结pe膜InGaP/GaAs/InGaAs三结透气膜InGaP/GaAs微构造相关材料GaAs衬底成功的制法了InGaP外加pe膜InGaP/GaAs异质结ITO+ZnO钠钙窗户玻璃ITO/ZnO混合板材纳米技术ZnO/ITO导电钢化玻璃结合文件ITO= 100nm，ZnO= 50nmITO导电玻璃板衬底上磨合出通透高密度ZnO贴膜La0.7Sr0.3MnO3 + Pb0.19Zr0.2Ti0.8O3pp原料La0.7Sr0.3MnO3 + PbZr(x)Ti(1-x)O3结合建材SrMoO4聚酰亚胺膜SrMoO4透明膜（400nm）光致会发光透明膜SiO2+Pt pe膜SiO2∶Pt贴膜二硫化硅/铂黏结聚酰亚胺膜SiO2/Pt二防氧化硅阻抗铂黏结薄膜和珍珠棉催化反应板材Si+SiO2+Ti+Pt胶片Pt/Ti/SiO2/Si基片镀PZT膜Pt/Ti/SiO2/Si衬底的宽光波贴膜Pt/Ti/Si3N4/SiO2/Si肌底的双层膜钙钛矿型稀土矿pp腐蚀物LaFeO3膜钙钛矿型铁酸镧LaFeO3pet薄膜Ni衬底上的LaFeO3pet薄膜LaFeO3奈米晶保护膜LaNiO3导电塑料膜Si基低LaNiO3导电透明膜10x10x0.5mmSi基LaNiO3导电bopp薄膜 Si/LaNiO3

往上的基本资料来山东杏彩体育平台 生物技术编辑zhn2020.12.14，往上的基本资料出自文献资料；假如版权侵权；请练习客服热线做好卸载.之内信息来自五湖四海互2.连接网络网，深表歉意版权侵权，请联系起来你们通过册除仅使用在成果转化
