渭南杏彩体育平台 生物技术保证重金属制卟啉能默契配合物，重金属制卟啉微米晶、微米棒，微米薄膜和珍珠棉物料及卟啉MOF,COF,HOF的配体物料，

卟啉共价无机的框架（POF）对于韧性锌空气当中电池箱的正极电催化氧化剂。卟啉渗透性位点以原子团水准控住并时间性地打造到的二维(2D)骨架中，碳奈米管(CNTs)当做进一大步监测姿态的支撑杆，确定微米大小的形貌和表面监测，自动合成的 CNT@POF相混物在可充电桩全自动和柔软性的全固态硬盘锌环境充电现象出远低于贵材料基电离子药液剂的效果，全自动锌环境充电现象为低的起始相电压差（0.71V），工作效率硬度为237 mW/cm2，200次的间歇安全性，相同的柔性fpc线路板锌暖空气锂电池使用性能。

1.POF包含设计及柔软性全nvme固态锌空气质量电瓶展示图

如图1a所示，POF是由卟啉基和苯共价结合，钴离子配位共同形成二维层状结构。图1b清晰地展示了柔性全固态锌空气电池的三明治结构。泡沫镍作为集流体，CNT@POF为正极材料，固态凝胶电解液作为电子传输介质，薄锌片为负极材料。

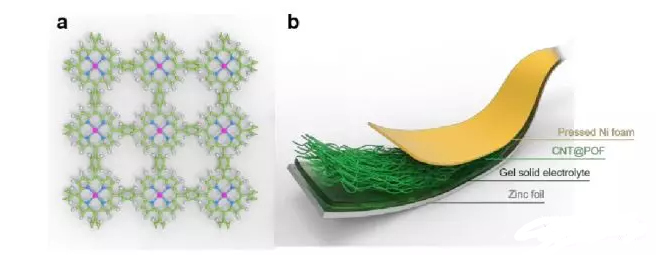

                   图1（a）双层POF的物理化学构成：（b）软性全nvme固态锌气体电池板关心图；

2.CNT@POF的形貌特点及元素组成

如图已知甲提示2a 宏观政策的CNT@POF聚酰亚胺膜的网套直径为4.0 cm，CNT@POF为一项超材料聚酰亚胺膜，在微弯环节找不到随便受伤或波浪纹。图2b CNT@POF互为错综而成型一二层孤立的聚酰亚胺膜。如图已知甲提示2c提示，围绕在CNT上的POF高度为4 nm，纤薄的POF维持了CNT@POF饱和溶液物的高导电性。此外，0.34 nm的晶格边距归一种于CNTs的（100）晶面。图2d展示英文了碳、氮、钴一统的分布点，找不到随便的探亲签证，他是根据POF的控制围绕CNTs的因素。

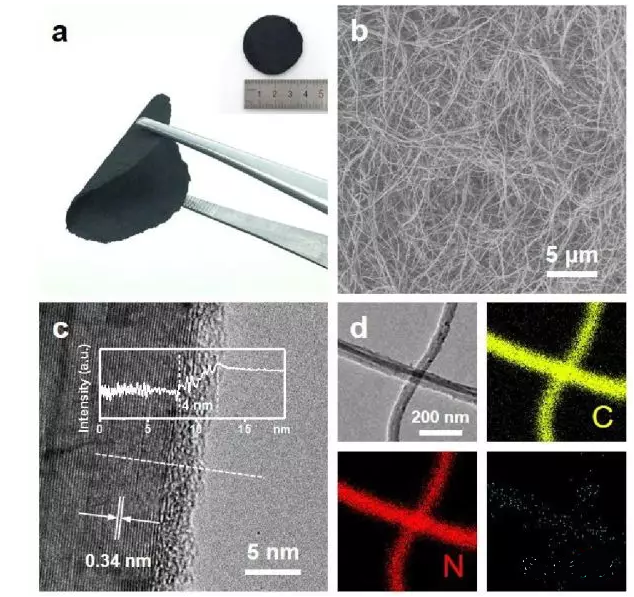

 图2 （a）CNT@POF在打弯和拉申时候下的图像文件；

（b）CNT@POF的SEM图；

（c）CNT@POF的得分辩率TEM图；

（d）CNT@POF的DES element mapping；

3.由图3 a的CNT@POF及CNT的XRD图彰显了在26°的强衍射峰相应于CNT的（100）晶面。CNT@POF在13°的强衍射峰论述了POF依规的结构特征，与其他的无定形整合物不同的。

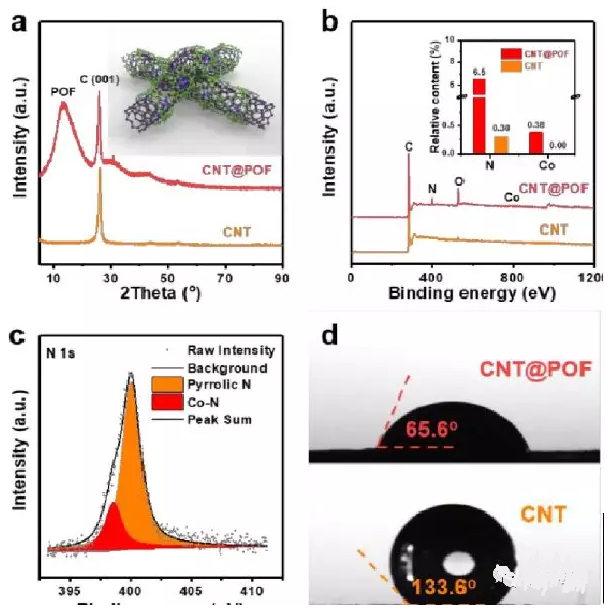

图3（a）CNT及CNT@POF的XRD图，配图为CNT@POF的型式示图图；

（b）CNT及CNT@POF的XPS图,插图图片为根据的稀土元素相对性组成了；

（c）CNT@POF的好成绩辨率N 1s XPS图谱；

（d）CNT及CNT@POF的打交道角考试；

4.将CNT@POF看做正极按装成液体锌废气干电池充电，拥有高的瓦数比热容和优秀的充尖端放电动态平衡性。从图4a 也可以能够，液体锌废气干电池充电的瓦数比热容谷值做到237 mW cm^-2，远远优于Pt/C+Ir/C贵重金属件组合起来。在电流量黏度为2.0 mA cm^-2的前提下通过恒电流值充充电池充电充电（图4b），CNT@POF正极锌环境锂电池充电缺省直流电流值差为0.71 V，低于Pt/C+Ir/C贵合金金属三人组合，表示CNT@POF促使剂是顺畅的双工作氧促使剂。在200次充充电池充电充电再巡环后（图4c），充充电池充电充电直流电流值差基础做到不会改变，蕴含了固体锌环境锂电池充电顺畅的再巡环稳固性。

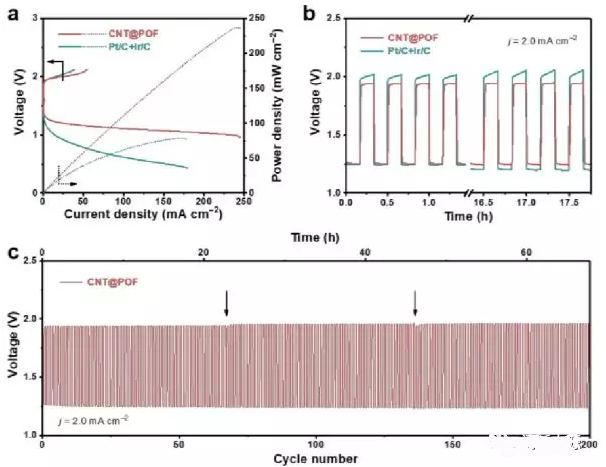

图4（a）液太锌气流充电电池的极化直线；

（b）CNT@POF和Pt/C+Ir/C的恒交流电充充放电曲线图；

（c）CNT@POF在电流大小黏度为2.0 mA cm-2期限长度期限间歇不稳性测试仪；

和谐温馨警示语：

成都杏彩体育平台  海洋生物技术激发有限担责状工司供货的产品设备设备仅采用科研课题，不是采用我们身体**、**激发、和另外业务楼不同的适用范围，烦请够买方或第二方采购流程我工司的产品设备设备采用**、**激发或业务楼不同的适用范围，够买方或第二方将担责几乎所有法律法规法规担责状，我工司也将追求其法律法规法规担责状,本文所发布的文章均为促进同行的交流与学习。axc
