二维双金属件烯氢化物nm片脱硫剂的作用剂（图案阅读笔记）

这出示打了个种针对三种废金属因素组成的超高不稳定性的催化反应剂。溶解度泛函理论知识测算证明，H氧原子受自动化功效和RhPd金属不稳性的Miedema游戏规则制约。所刷出的促使剂行为 出的酸性HER催化剂的作用稳定性，在10 mA cm-2的过电势仅为40 mV，在100 mA cm-2下才可以要保持10天以上的的相对稳定量分析。

研究但是表示，受到限制的H分子从而提高了RhPdH双合金烯纳米技术片的HER吸附性，而薄款团状性状使不锈钢催化氧化剂的作用剂标准有较高的稳定的性。该工作的经过将杂共价键规定在双不锈钢片的晶格中，提炼了高吸附性不锈钢催化氧化剂的作用剂，为由高速不溶混酚类化合物合成的双不锈钢片的生长发育展示了了种无比新创意的基理。

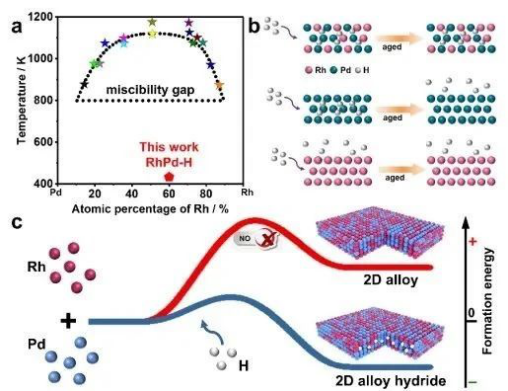

图1. (a)Rh-Pd固定不相混溶区，(b)RhPd，Pd和Rh组合H专业能力示企图图，(c)2D RhPd 耐热合金属各类耐热合金属氢化物的组成能示目的图。

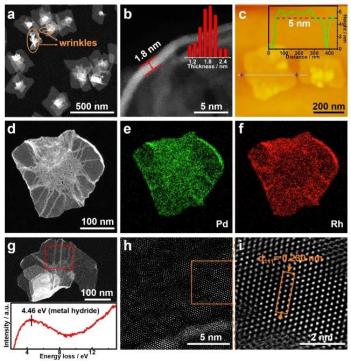

图2. RhPd-H的(a-b)HAADF-STEM，(c)AFM，(d-f)EDX-mapping画像和(g)EELS光谱仪，(h-i) RhPd-H的好的成绩辨率HAADF-STEM彩色图像。

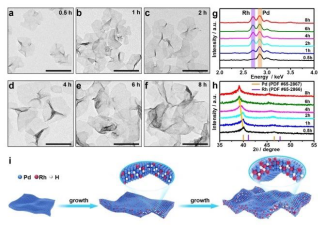

图3. 分类整理到的RhPd-H当中体**TEM图形：(a)0.5 h，(b)1 h，(c)2 h，(d)4 h，(e)6 h和(f)8 h。RhPd-H其中体不一样的反响时段的相关(g) EDX光谱图和(h) XRD彩色图像，(i) RhPd-生长发育环节示意向图。

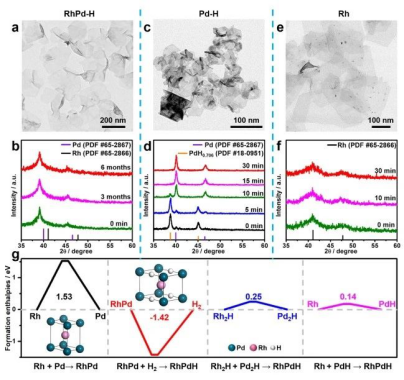

图4. 原本納米片跟去环保中历经各个锈蚀用时可以获得的納米片的TEM和XRD图相:(a-b)RhPd-H，(c-d)Pd-H和(e-f) Rh，(g) 多种参看基态下RhPd和RhPd-H的形成了焓。插画是RhPd和RhPd-H的仿真技术建模。

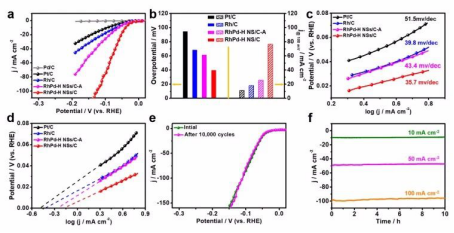

图5.(a)商务Pd/C，Pt/C，Rh/C，RhPd-H/C-A和RhPd-H/C的HER极化等值线。(b) 超过10 mA cm-2营养的过电势和100 mV过电极电位下的感应电流比热容。(c)Tafel弧度。(d)对换功率体积密度。(e) RhPd-H/CP在10, 50, 100 mA cm-2工作感应电流比热容下的记时工作感应电流线条。
