酞菁铁与酞菁钴形成了挽回组成部分

稀释剂热法炼制了种含有非均相轻金属设计布局的异质成分 (FePc/CoPc HS) ORR电吸附剂的作用剂，确保了对FePc比较稳明确和离子液体活性酶的协同管理加快。比较于FePc，FePc/CoPc HS浮显现出更高一些的运转交流电密度计算 (曾加了**) 和更耐用的稳定可靠性 (多了20.5%)。于此，FePc/CoPc HS身为金属电极催化剂载体的作用剂制造的锌大气锂电进行了高输出规格 (128 mW cm−2) 和高断路端电压 (1.67 V)。能够 XAFS和DFT计算方法证明了异质结构特征的设计构思要诱导型有延长时间的Fe-N键，增高Fe亲水性位点相邻的电子技术体积,或是减慢HOMO-LUMO大分子铁轨能隙，使其展示出的ORR能力。

要为提高自己FePc下列关于随之出现物的催化剂的作用安稳性，可用的原则一般情况下包括到将酞菁与碳村料挽回和较高温度治疗，哪些步骤虽然说要在固定层面上提升安稳性，有时候本征的M-N4大环组成部分也将在焙烧具体步骤中遭受到破碎，影响力网络器材的更快的传送数据并下降崔化剂的几丁质酶。与酞菁外环相接的转变基应该调接管理中心彩石原子组成部分的网络器材组成部分，实现阶段不稳性方位的**升级。此外，有某官能团的FePc衍化物也够借助缩聚建成高稳相关性高性缩聚物。只不过，组成缩聚物的具体部骤常常在拆迁中遇到烦杂的部骤或严苛的标准；另外，该方式方法也真难另外以确保化学活化和稳相关性高性的增进。在ORR活力火山图里，酞菁钴的崔化活力最低酞菁铁，但根据酞菁钴不感受到与过氧化物氢化学反应的苦恼，呈现出对ORR好的的稳定可靠性。

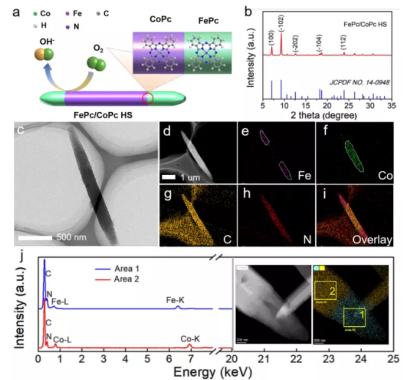

图1 a) FePc/CoPc HS举手图。b) FePc/CoPc HS的XRD图谱。c) FePc/CoPc HS的TEM形象。d - i) FePc/CoPc HS的HAADF-STEM彩色图像相应FePc/CoPc HS应对的EDS能谱。j) 异质画质周边区1和区城2的EDS谱图。

铝合金原子非均相匀称的异质空间结构FePc/CoPc HS

一种生活彩石设计元素非均相分布区的异质框架FePc/CoPc HS（图1a）

FePc/CoPc HS中显示分明的衍射峰，和β-相酞菁钴的条件车票相比较应，证实这类异质结构的文件兼备较高的结晶体度，或者非常倾向于选用β-相酞菁钴的结晶成分（图1b）。能够TEM （图1c），HAADF-STEM及分属的EDS能谱（图1d-i），不错确定FePc/CoPc HS中Fe金属种元素其主要分散在毫米棒的两端，而钴金属种元素多在毫米棒的前面方面，这导致介绍信了异质结构设计毫米棒的取得成功筑构。

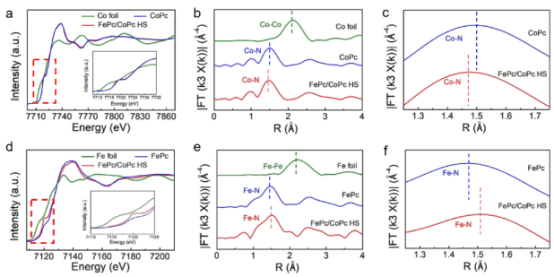

图2 a) Co的k边XANES, b) FePc/CoPc HS、CoPc和Co箔的傅里叶更改EXAFS光谱分析。c) b）该图FePc/CoPc HS和CoPc EXAFS图谱的高斯模糊图像放大图。d) Fe的k边XANES, e) FePc/CoPc HS、FePc和Fe箔的傅立叶变幻EXAFS光谱图。f) e图里FePc/CoPc HS和FePc EXAFS图谱的边缘变大图。(a, d) 中的插图图片是根据的XANES图谱的变小形象。
