另一种兼备非均相合金营养元素地域分布的异质结构的 (FePc/CoPc HS) ORR电催化氧化剂

稀释剂热法合出一个多种拥有非均相彩石种元素分布范围的异质空间结构 (FePc/CoPc HS) ORR电催化反应剂，建立了对FePc稳固性和催化剂的作用特异性的协同作战发展。比起来于FePc，FePc/CoPc HS展现什么出更高一些的运转直流电压强度 (加大了**) 和更持续的固相关性 (增高了20.5%)。前者，FePc/CoPc HS用作金属电极催化氧化剂装配的锌新鲜空气电池组进行了高输出功率高密度 (128 mW cm−2) 和高串入相电压 (1.67 V)。凭借XAFS和DFT估算表明了异质形式的设计的就可以介导导致延长时间的Fe-N键，不断增加Fe生物位点外围的网络高密度,与大于HOMO-LUMO分子式导轨能隙，使其展现什么出**的ORR性能指标。

FePc/CoPc HS中出现明显的衍射峰，和β-相酞菁钴的标准卡片相对应，证明这种异质结构材料具有较高的结晶度，并且倾向于采用β-相酞菁钴的晶体结构（图1b）。通过TEM （图1c），HAADF-STEM及其对应的EDS能谱（图1d-i），可以看出FePc/CoPc HS中Fe元素主要分布在微米棒的两端，而钴元素集中在微米棒的中间部分，这一结果证明了异质结构微米棒的成功筑构。

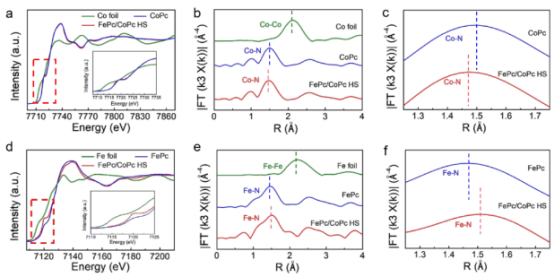

图2 a) Co的k边XANES, b) FePc/CoPc HS、CoPc和Co箔的傅里叶转换EXAFS光谱仪。c) b）图例FePc/CoPc HS和CoPc EXAFS图谱的局布放小图。d) Fe的k边XANES, e) FePc/CoPc HS、FePc和Fe箔的傅立叶改变EXAFS光谱分析。f) e图下FePc/CoPc HS和FePc EXAFS图谱的高斯模糊缩放图。(a, d) 中的图文并茂是相关的XANES图谱的变大影像。

当做ORR崔化剂，FePc/CoPc HS具较高的ORR活性氧，发展的不安全稳定处理性，并催进ORR时候向4电子器材方位实行，过腐蚀氢的劳动生产率很低。当作为锌氧气电瓶的负极催化反应剂时，引路线电压高达到1.67 V。这样有意思的异质构成定制方案为seo自动化构成作为了了种新的定制方案形式，为酞菁基ORR电的催化剂的作用剂的来设计保证了新理念。
