单元尺寸素二维层状的材料（硅烯、锗烯、锡烯、磷烯、碲烯、铋烯和硼烯）

我们公司对石墨稀、一层和小高层分层金属材质混炼物等二维的原建筑建材并且 另外氧原子似然法宽度的层状的原建筑建材的钻研进行极其较快。二维的原建筑建材因为它的千奇百怪的质地放在智能电子、感知、能量是什么内存和获取等层面的不确定APP而被钻研者们所广钻研。

由此可见，“單元素二维建筑材料”是由集中化化学事物分解成的二位层状食材。自石墨稀被挖掘并多方面论述近年来，“单元式素二维产品”家庭的成员介绍快速扩大扩大，是指一个多些新奇的的原材料，如硅（Si）、锗（Ge）、锡（Sn）、磷（P）、碲（Se）、铋（Bi）和硼（B）等属性的二维村料形态特征，也也就是其实的硅烯、锗烯、锡烯、磷烯、碲烯、铋烯和硼烯。这样村料基本上都有半导体材质带隙和高变更率，使两者在电子技术学和光电产品子技术学中的使用尤其有趣的英语。和另外的二维村料一致，两者的性可很非常容易地经由化学反应和如何消除静电夹杂或引用载荷等的方式来调准。

硼烯线通病的混杂和频次性自折装

二维（2D）硼（即，borophene）制作而成有以下认识论預測1，2，3，4，5。它的不锈钢本质和高的面内各向喜欢的人将石墨稀6和三层黑磷7的不少人生理想暴击伤害根据在一同。身为合出的2D用料，其结构设计基本特征尚未从小块硼中推论算出，这表述未挖掘硼烯的当下的偏差。

你不在里，小编的使用非常高真空系统（UHV）复印机扫描隊道电子显微镜/光谱分析学（STM / STS）和导热系数泛函理论上（DFT）在原子核限度上调查了硼烯线问题。在合理的发芽具体条件下，硼烷取决于应于v 1/6和v 1/5发掘三维模型会与各种相的组合而成摸块相一致的格局彼此混合物并存储线常见问题。这么多线常见问题在能量消耗消耗上都有有利于发展空间期限性自组装流水线，可以有新的硼芬相，这朦胧了硼芬晶状体和常见问题当中的的区别。在其高的剖面各向男人及其在能量消耗消耗和格局上相拟的多晶型物，各种表现是硼芬所的。温度低测试进这一步呈现了与电荷量体积波（CDW）不一的细节微电子特性，一些特性由配电线路一些缺陷熬制。在这种电子层级的领悟也许 会为也正在做出的通过borophene的软件方式的设汁和推动作成全力。

氧分子希薄要求内的会直接提炼方式使2D素材不太会在块体8中层。举个例子，硼的氧原子级薄的关键时期，称为为borophene 1，2，已被实验所实行。概念算精准预测，在额外的三角形晶格具备有形似的产生能，但弧形五角形（HHS）的的不同布置教室的数个应该borophene多晶型3，4，5。

图a展现了硼在UHV中的Ag（111）上堆积后的亚一层氮烯的STM图形。晶莹的点对照于一般 会出现做为大多数种类borophene生長后的小颗粒物硼1，2，13。基于STM影像的地理位置和智能节构的卷积，所论borophene海域界面显示为某些影像标准下的下陷，与之前的媒体报道不对1，2，13。就岩浆岩在外观21和氮化金属质外观22上的锰钢的亚一层履盖，还查看到原子结构设计薄岛结构设计。同时，那些岛只要是与基低的锰钢，只要是与基低共价键合的，这与硼烯和银基低主动薄弱的非共价主动用区别。在STS（d I / d V）图（图b）中，一模一样地域的borophene岛被更非常清楚省市划分为亮域。在440至470°C的底物滋生湿度下，时常查看到多个不一的硼烯相，分别为分别于HH氨水浓度为v =  1/6和1/5的v 1/6和v 1/5节构（v = n / N，当中   Ñ是户对一甚至四角晶格的总数Ñ晶格位点）1，2，13。摄入图1分享了硼烷在更宽的高温因素使用范围内种子发芽的高温因素有关于性，该图屏幕上显示了随着时间推移种子发芽高温因素从350°扩大到500°，硼烷从v 1/6到v 1/5的迅速作为衔接。C。DFT计算方式展示这几个相还兼有形似的化学物质势，因为还兼有形似的热不稳相关性性（v 1/ 6，-6.359 eV原子团–1；v 1/ 5，-6.357 eV电子层–1（补点图2）），与之前的的研究一样的3，4。

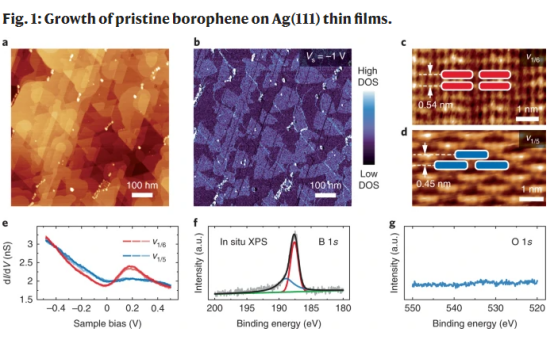

a，b，种植在Ag（111）上的硼苯的态规格（DOS）的大经营规模STM形貌（a）和STS图（b）。c，d，v 1/6（c）和v 1/5（d）硼芬片的共价键分辩率STM形象，行间隔距离分离为0.54±0.03 nm和0.45±0.02 nm。e，在v 1/6和v 1/5硼芬片的不一的位置拍色的四个STS光谱分析展示出材料动作。f，g，B 1的原位XPS光谱图s（f）和O 1 s（g）的内在技术揭示初始的硼烷繁殖。

b，STM偏置电阻（V s）在a和b中为–1 V，在c中为–0.35 V，在d中为–1.2V 。au，其中任何部门。

图下具备的2个相的电子层尺寸的STM画像。1个各分为C，d，。尽可能重叠的圆角矩形架构模快在v 1/6页的接壤行中居中（用鲜红色长方形带表；行行距为0.54±0.03 nm），但此类模块交叠摆列，近似于v 1中的24墙图纹/ 5张（用天蓝色长方形写出；行间宽度为0.45±0.02 nm），与己前的工做保持一致2。

这好几张材料片全部都是材料的，如果在300 K时每家相上的d I / d V弧度所证件的（图1e）。在图1f中，B 1 s的原位XX射线光電子能谱核心理念平均水平比较适合两种亚峰（橘红色，187.6 eV；紫色，188.9 eV），对应着于扣减底色（深绿的曲线）后不同于的B–B键。在为宜192 eV处沒有被氧化的硼峰，打上去的O 1 s管理的本质水平方向电磁波（图1g）否认了硼苯的原使性能。
